Hệ thống báo cháy tự động là gì?
Hệ thống báo cháy tự động là hệ thống tự động phát hiện đám cháy và báo cho người trong công trình biết — không phụ thuộc vào việc có ai đó nhìn thấy lửa hay không. Đây là lớp bảo vệ đầu tiên và quan trọng nhất, vì mọi biện pháp chữa cháy và thoát nạn chỉ có ý nghĩa nếu người ta biết đang có cháy đủ sớm.
QCVN 03:2026/BCA (mục 1.4.23 — Hệ thống báo cháy tự động): “Hệ thống tự động phát hiện và thông báo địa điểm cháy. Chú thích: Hệ thống báo cháy tự động bao gồm các bộ phận cơ bản: Trung tâm báo cháy tự động, đầu báo cháy tự động, hộp nút ấn báo cháy, nguồn điện. Tùy theo yêu cầu hệ thống báo cháy tự động còn có các bộ phận khác như các module, các thiết bị truyền tín hiệu, giám sát…”
Chú ý cụm “và thông báo địa điểm cháy” — hệ thống không chỉ kêu, mà phải chỉ ra cháy ở đâu. Đây là lý do có sự phân biệt giữa hệ thường và hệ địa chỉ, và là lý do việc lập trình đúng vùng lại quan trọng đến vậy.
Ý chính
- Bốn bộ phận cơ bản bắt buộc: tủ trung tâm · đầu báo cháy · nút ấn báo cháy · nguồn điện.
- Bốn loại hệ theo TCVN 7568-14:2025: thường · địa chỉ · thông minh · không dây.
- Yêu cầu nguồn: hai nguồn độc lập, ắc quy ≥ 24 giờ thường trực + 30 phút báo cháy.
Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam
Ngoài định nghĩa tại mục 1.4.23 đã dẫn, TCVN 7568-14:2025 phân loại và đặt yêu cầu chi tiết (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):
TCVN 7568-14:2025 (mục 4.1.2): “Hệ thống báo cháy phải đáp ứng những yêu cầu sau: — Phát hiện cháy nhanh chóng theo chức năng đã được đề ra; — Chuyển tín hiệu khi phát hiện cháy thành tín hiệu báo động rõ ràng để những người xung quanh có thể thực hiện ngay các biện pháp thích hợp; — Có khả năng chống nhiễu tốt; — Hệ thống báo hiệu nhanh chóng và rõ ràng mọi trường hợp; — Không bị ảnh hưởng bởi các hệ thống khác lắp đặt chung hoặc riêng rẽ; — Không bị tê liệt một phần hay toàn bộ do cháy gây ra trước khi phát hiện ra cháy.”
Yêu cầu cuối cùng rất đáng chú ý và hay bị bỏ qua khi thi công: hệ thống không được tự làm mình tê liệt vì chính đám cháy. Điều này ảnh hưởng tới cách đi dây, cách chia vùng và cách bố trí bộ cách ly ngắn mạch.
Bốn loại hệ theo TCVN 7568-14:2025:
| Loại hệ | Định nghĩa nguyên văn | Phù hợp với |
|---|---|---|
| Thường (mục 3.1) | “Hệ thống báo cháy khi báo cháy sẽ báo đến một khu vực, khu vực đó có thể có một hoặc nhiều đầu báo cháy.” | Công trình nhỏ, ít phòng |
| Địa chỉ (mục 3.2) | “…báo cháy sẽ báo đến từng thiết bị địa chỉ trong hệ thống (đầu báo cháy địa chỉ, module, nút ấn báo cháy địa chỉ,…).” | Nhà cao tầng, công trình lớn |
| Thông minh (mục 3.3) | “…ngoài chức năng báo cháy còn có khả năng đo lường các thông số của đám cháy… Đồng thời, có thể tự điều chỉnh ngưỡng tác động của các đầu báo cháy để thích nghi với sự thay đổi của môi trường, nâng cao hiệu quả phát hiện cháy và giảm thiểu báo cháy giả.” | Nơi môi trường biến động, hay bị báo giả |
| Không dây (mục 3.12) | “Là hệ thống báo cháy sử dụng sóng vô tuyến để truyền và nhận tín hiệu.” | Công trình cải tạo, di tích |
TCVN 7568-14:2025 (mục 5.13 — Cấp nguồn): “Trung tâm của hệ thống báo cháy phải có hai nguồn điện độc lập: Một nguồn 220 V xoay chiều và một nguồn là ắc quy dự phòng. Dung lượng của ắc quy dự phòng phải bảo đảm ít nhất 24 h cho thiết bị hoạt động ở chế độ thường trực và 30 min khi có cháy. Khi sử dụng ắc quy làm nguồn điện, ắc quy phải được nạp điện tự động.”
TCVN 7568-14:2025 (mục 5.13.2 — Điều khiển hệ thống chữa cháy): “Trường hợp hệ thống báo cháy dùng để điều khiển kích hoạt hệ thống chữa cháy thì mỗi điểm trong khu vực bảo vệ phải được kiểm soát bằng 2 đầu báo cháy tự động thuộc 2 kênh hoặc 2 địa chỉ khác nhau.”
Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.4) liệt kê các thiết bị thuộc hệ thống báo cháy trong danh mục phương tiện PCCC: “tủ trung tâm báo cháy; đầu báo cháy các loại; thiết bị truyền tin báo cháy; mô-đun (module) các loại; chuông báo cháy; đèn báo cháy; nút ấn báo cháy”. QCVN 10:2025/BCA quy định đối tượng phải trang bị hệ thống báo cháy tự động và yêu cầu bảo dưỡng ít nhất một năm một lần.
Đối chiếu quốc tế (NFPA)
Hệ Hoa Kỳ quy định trong NFPA 72 (National Fire Alarm and Signaling Code). Cách phân loại tương đồng về tinh thần: conventional (thường) và addressable (địa chỉ). NFPA 72 phân biệt rõ ba mức tín hiệu mà tủ phải xử lý riêng biệt: alarm (báo cháy), supervisory (giám sát — ví dụ van bị đóng) và trouble (sự cố — đứt dây, mất nguồn).
Khác biệt về con số: NFPA 72 yêu cầu ắc quy dự phòng 24 giờ + 5 phút báo động cho hệ thông thường (24 giờ + 15 phút cho một số hệ yêu cầu cao hơn), trong khi TCVN 7568-14:2025 yêu cầu 24 giờ + 30 phút — Việt Nam khắt khe hơn ở phần báo động. Khi mua tủ nhập theo chuẩn NFPA, phải tính lại dung lượng ắc quy theo yêu cầu 30 phút, không dùng nguyên bảng tính của hãng. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.
Nguyên lý & phân loại
Nguyên lý: hệ hoạt động theo chuỗi phát hiện → xử lý → cảnh báo → liên động. Đầu báo cháy hoặc nút ấn phát tín hiệu về tủ trung tâm; tủ xử lý, loại trừ tín hiệu giả, xác định vị trí rồi kích hoạt còi đèn, đồng thời có thể ra lệnh cho các thiết bị ngoại vi (quạt tăng áp, hút khói, thang máy, cửa ngăn cháy) và truyền tin ra ngoài.
| Khối chức năng | Thiết bị | Vai trò |
|---|---|---|
| Phát hiện | Đầu báo khói · đầu báo nhiệt · đầu báo lửa | Tự động nhạy với khói, nhiệt hoặc bức xạ ngọn lửa |
| Nút ấn báo cháy | Báo động bằng tay — nhanh nhất khi có người nhìn thấy lửa | |

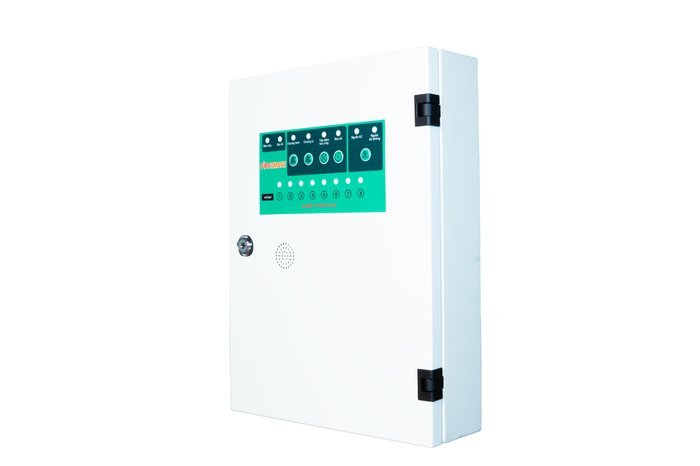

| Xử lý | Tủ trung tâm báo cháy | Nhận, loại trừ tín hiệu giả, xác định vị trí, giám sát toàn hệ |
| Cảnh báo | Còi đèn báo cháy | Báo cho người trong công trình thoát nạn |
| Liên động | Module vào ra | Điều khiển quạt, thang máy, van, bơm; nhận tín hiệu từ hệ chữa cháy |
| Truyền tin | Thiết bị truyền tin báo cháy | Đưa tín hiệu ra ngoài tới nơi tiếp nhận và lực lượng chữa cháy |
| Nguồn | Nguồn 220 V + ắc quy dự phòng | Hai nguồn độc lập; ắc quy ≥ 24 h + 30 min |
Phân biệt nhanh
Hệ thống báo cháy tự động có tủ trung tâm giám sát toàn bộ thiết bị. Thiết bị báo cháy độc lập tự phát hiện và tự kêu tại chỗ, không có tủ trung tâm và không giám sát được — phù hợp nhà ở riêng lẻ, phòng trọ nhỏ. Hệ thống chữa cháy tự động (sprinkler, khí, bột) dập cháy chứ không chỉ báo. Ba thứ này bổ sung cho nhau, không thay thế nhau.
Sản phẩm hệ thống báo cháy tự động của các hãng
Hệ báo cháy là tổ hợp thiết bị, thường lấy đồng bộ từ một hãng vì tủ và thiết bị địa chỉ dùng chung giao thức (thông số theo tài liệu hãng):
Notifier / System Sensor (Honeywell, Hoa Kỳ)
Dải tủ địa chỉ và thiết bị đầy đủ, phần mềm lập trình cause & effect chi tiết cho công trình lớn. Nguồn: notifier.com.
Hochiki (Nhật Bản)
Tủ và thiết bị cho cả hệ thường lẫn hệ địa chỉ, nổi bật về độ ổn định và khả năng chống nhiễu. Nguồn: hochiki.com.
Bosch Security (Đức)
Hệ báo cháy tích hợp được với hệ an ninh và quản lý tòa nhà. Nguồn: boschsecurity.com.
Tên gọi khác / từ đồng nghĩa
Cùng một hệ thống, thị trường Việt Nam gọi bằng nhiều tên: hệ thống báo cháy tự động = hệ báo cháy = hệ thống báo cháy = hệ thống cảnh báo cháy = fire alarm system (FAS). QCVN 03:2026/BCA và TCVN 7568-14:2025 dùng cụm “hệ thống báo cháy tự động”; TCVN 14538:2025 dùng viết tắt FDAS khi nói tới hệ báo cháy trong ngữ cảnh truyền tin.
Thông số kỹ thuật điển hình
| Nội dung | Yêu cầu | Căn cứ |
|---|---|---|
| Bộ phận cơ bản | tủ trung tâm · đầu báo cháy · hộp nút ấn · nguồn điện | QCVN 03:2026/BCA mục 1.4.23 |
| Số nguồn điện | hai nguồn độc lập: 220 V xoay chiều + ắc quy | TCVN 7568-14:2025 mục 5.13 |
| Dung lượng ắc quy | ≥ 24 h thường trực + 30 min khi có cháy | mục 5.13 |
| Nạp ắc quy | tự động | mục 5.13 |
| Khi điều khiển hệ chữa cháy | mỗi điểm bảo vệ do 2 đầu báo thuộc 2 kênh hoặc 2 địa chỉ khác nhau kiểm soát | mục 5.13.2 |
| Nút ấn báo cháy | cách nhau ≤ 45 m, cao 1,4 ± 0,2 m, không gian trống R = 0,6 m | mục 5.10.3, 5.10.4 |
| Mức âm báo cháy | > tiếng ồn nền ≥ 10 dBA, trong dải 65–105 dBA; khu vực ngủ ≥ 75 dBA | mục 5.11.2.1 |
| Không gian trống trước tủ | ≥ 1,5 m; phần điều khiển cao 0,75–1,85 m | mục 5.12.3, 5.12.7 |
| Tủ đặt ở đâu | nơi có người trực suốt ngày đêm; nếu không thì phải truyền tín hiệu tới nơi có người trực | mục 5.12.2 |
| Bảo dưỡng | ít nhất một năm một lần | QCVN 10:2025/BCA |
Thiết bị thường đi cùng
| Thiết bị | Vai trò liên quan |
|---|---|
| Đèn chỉ dẫn thoát nạn · đèn chiếu sáng sự cố | Hỗ trợ thoát nạn sau khi hệ báo cháy phát cảnh báo |
| Hệ thống loa thông báo và hướng dẫn thoát nạn | Hướng dẫn bằng giọng nói ở công trình lớn |
| Hệ thống chữa cháy sprinkler | Liên động hai chiều: hệ báo cháy nhận tín hiệu công tắc áp lực/dòng chảy và có thể điều khiển hệ chữa cháy |
| Quạt tăng áp, hút khói, thang máy, cửa ngăn cháy | Thiết bị ngoại vi được liên động qua module vào ra |
| Hệ thống báo cháy không dây | Phương án cho công trình cải tạo, không kéo được dây |
Cách chọn hệ thống báo cháy tự động
- Bước 1 — tra đối tượng bắt buộc trang bị theo QCVN 10:2025/BCA trước khi bàn tới thiết bị.
- Bước 2 — chọn loại hệ: công trình nhỏ ít phòng dùng hệ thường; nhà cao tầng và công trình lớn nên dùng hệ địa chỉ để “thông báo địa điểm cháy” đúng như định nghĩa yêu cầu; nơi hay báo giả cân nhắc hệ thông minh; công trình cải tạo hoặc di tích dùng hệ không dây.
- Bước 3 — chọn loại đầu báo theo hiện tượng cháy đặc trưng của từng khu vực (khói, nhiệt hay lửa), theo hướng dẫn tại mục 4.1.5 của TCVN 7568-14:2025.
- Bước 4 — tính dung lượng ắc quy theo yêu cầu 24 h + 30 min với tải thực tế, đặc biệt là tải còi đèn.
- Bước 5 — xác định nơi đặt tủ: có người trực 24/24 không; nếu không thì phải có thiết bị truyền tin và điện thoại liên lạc trực tiếp.
- Bước 6 — dự phòng dung lượng 20–30% số kênh hoặc địa chỉ; nhớ mỗi công tắc dòng chảy hoặc công tắc áp suất đưa về tủ được tính là một vùng phát hiện cháy riêng.
Lắp đặt & bảo trì
Đi dây tín hiệu riêng, không lắp chung với dây hệ khác (TCVN 7568-14:2025 mục 5.14.7); tính tiết diện lõi đồng theo độ sụt áp cho phép (mục 5.14.5). Bố trí đầu báo theo khoảng cách quy định tại mục 5.9 và chọn loại theo mục 4.1.5. Đặt tủ ở nơi có người trực, chừa không gian trống ≥ 1,5 m phía trước.
Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V) và QCVN 10:2025/BCA — bảo dưỡng ít nhất một năm một lần. Nội dung tối thiểu: thử báo cháy từ ít nhất một thiết bị của mỗi vùng và xác nhận tủ chỉ thị đúng vị trí; thử chạy trên nguồn ắc quy (ngắt điện lưới, đo thời gian duy trì); đo mức âm còi bằng máy đo; thử tín hiệu sự cố (ngắt một dây, xác nhận tủ báo lỗi khác với báo cháy); thử toàn bộ liên động; và sao lưu file cấu hình lập trình của tủ.
Lỗi thường gặp & cách khắc phục
- Ắc quy không đủ 24 h + 30 min: lỗi phổ biến nhất, chỉ lộ khi mất điện thật. Khắc phục: đo dòng tiêu thụ thực tế ở cả hai chế độ, tính lại và thay ắc quy đúng dung lượng.
- Báo cháy giả liên tục rồi bị cô lập vùng: người trực tắt vùng hay báo giả cho đỡ phiền — vùng đó mất bảo vệ hoàn toàn. Khắc phục: xử lý gốc bằng cách rà lại loại và vị trí đầu báo theo mục 4.1.5; cân nhắc hệ thông minh tự điều chỉnh ngưỡng.
- Tủ đặt nơi không có người trực: vi phạm mục 5.12.2. Khắc phục: chuyển tủ về phòng trực hoặc bổ sung tủ hiển thị phụ và thiết bị truyền tin.
- Không phân biệt được báo cháy với báo sự cố: người trực xử lý sai. Khắc phục: kiểm tủ có chỉ thị riêng biệt theo mục 5.12.9; dán bảng hướng dẫn xử lý cạnh tủ và đào tạo định kỳ.
- Liên động chưa từng được thử: quạt, thang máy không chạy khi có cháy thật. Khắc phục: đưa thử liên động thực tế vào bảo dưỡng hằng năm, có thông báo trước cho người sử dụng.
- Mất file cấu hình lập trình: tủ hỏng phải lập trình lại từ đầu cho cả hệ. Khắc phục: xuất và lưu file cấu hình sau mỗi lần thay đổi.
Câu hỏi thường gặp
Hệ thống báo cháy tự động gồm những bộ phận nào? Theo QCVN 03:2026/BCA mục 1.4.23, các bộ phận cơ bản gồm trung tâm báo cháy tự động, đầu báo cháy tự động, hộp nút ấn báo cháy và nguồn điện. Tùy yêu cầu còn có module, thiết bị truyền tín hiệu và thiết bị giám sát.
Hệ báo cháy thường và hệ địa chỉ khác nhau thế nào? Hệ thường (TCVN 7568-14:2025 mục 3.1) chỉ báo đến một khu vực có thể gồm nhiều đầu báo. Hệ địa chỉ (mục 3.2) báo đến từng thiết bị cụ thể. Với nhà cao tầng, hệ địa chỉ rút ngắn đáng kể thời gian tìm ra điểm cháy.
Ắc quy dự phòng phải duy trì bao lâu? TCVN 7568-14:2025 mục 5.13 quy định ít nhất 24 giờ ở chế độ thường trực và 30 phút khi có cháy. Ắc quy phải được nạp điện tự động. Lưu ý con số 30 phút này khắt khe hơn mức 5 phút của NFPA 72, nên không dùng nguyên bảng tính của hãng nước ngoài.
Khi nào cần hệ báo cháy thông minh? Khi môi trường lắp đặt biến động nhiều (bụi, ẩm, nhiệt độ thay đổi) khiến hệ hay báo giả. Theo mục 3.3, hệ thông minh đo được thông số đám cháy và tự điều chỉnh ngưỡng tác động của đầu báo để thích nghi, nhờ đó giảm báo cháy giả.
Hệ báo cháy dùng điều khiển hệ chữa cháy thì cần gì thêm? Theo mục 5.13.2 của TCVN 7568-14:2025, mỗi điểm trong khu vực bảo vệ phải được kiểm soát bằng 2 đầu báo cháy tự động thuộc 2 kênh hoặc 2 địa chỉ khác nhau — để tránh xả chất chữa cháy vì một tín hiệu đơn lẻ có thể sai.
Hệ báo cháy tự động phải bảo dưỡng bao lâu một lần? QCVN 10:2025/BCA quy định bảo dưỡng ít nhất một năm một lần; nội dung và cách làm theo Thông tư 36/2025/TT-BCA (Phụ lục V) cùng hướng dẫn của nhà sản xuất. Hai việc quan trọng nhất là thử chạy trên nguồn ắc quy và thử toàn bộ liên động.
Xem thêm
Tủ trung tâm báo cháy · Đầu báo khói · Đầu báo nhiệt · Đầu báo lửa · Nút ấn báo cháy · Còi đèn báo cháy · Module vào ra báo cháy · Thiết bị truyền tin báo cháy · Hệ thống báo cháy không dây · Hub Tiêu chuẩn & Quy chuẩn PCCC.
Nguồn tham khảo
QCVN 03:2026/BCA (mục 1.4.23, 1.4.24, 1.4.37, 1.4.38, 1.4.39, 1.4.40) · TCVN 7568-14:2025 (mục 3.1, 3.2, 3.3, 3.12, 4.1.2, 4.1.5, 5.9, 5.10, 5.11, 5.12, 5.13, 5.13.2, 5.14) · QCVN 10:2025/BCA (mục 1.5.6) · TCVN 14538:2025 · Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.4) · Thông tư 36/2025/TT-BCA (Phụ lục V) · NFPA 72 · tài liệu các hãng Notifier, System Sensor, Hochiki, Bosch Security (nofollow)
Biên tập & thẩm định: Ban nội dung kỹ thuật PCCC Việt Nam · Cập nhật lần cuối: 03/8/2026.
Nội dung được kiểm chứng từ văn bản pháp luật và tiêu chuẩn PCCC hiện hành — xem phương pháp biên tập. Thấy thông tin chưa chính xác? Góp ý cho wiki.
