Đèn chiếu sáng sự cố – Đèn exit (biển Exit) chỉ dẫn thoát nạn

Mô tả

Đèn exit (đèn chỉ dẫn thoát nạn) và đèn chiếu sáng sự cố là thiết bị bắt buộc trong hệ thống PCCC, tự động bật khi mất điện để chỉ hướng và chiếu sáng lối thoát nạn, giúp người trong công trình thoát ra an toàn khi có cháy.

Đèn chiếu sáng sự cố là gì? Nguyên lý hoạt động của đèn sự cố

Đèn chiếu sáng sự cố là thiết bị được thiết kế để cung cấp ánh sáng khi hệ thống điện chính bị mất hoặc gặp sự cố. Chúng đảm bảo an toàn trong các tình huống khẩn cấp, như khi có hỏa hoạn, mất điện, hoặc bất kỳ tình huống nào đòi hỏi việc sơ tán khẩn cấp. Đèn này thường tự động bật sáng khi phát hiện nguồn điện chính bị cắt.

Đèn chiếu sáng sự cố hoạt động dựa trên một bộ pin sạc hoặc nguồn dự phòng bên trong. Khi có điện, đèn sẽ sử dụng điện từ nguồn chính để hoạt động đồng thời sạc cho pin dự phòng. Khi mất điện, đèn sẽ tự động chuyển sang sử dụng nguồn từ pin dự phòng để cung cấp ánh sáng. Nguyên lý hoạt động cơ bản bao gồm một mạch sạc pin, một bộ điều khiển tự động phát hiện mất điện, và bóng đèn LED hoặc halogen để phát sáng.

Cần phải áp dụng tiêu chuẩn TCVN 13456:2022 khi thiết kế, lắp đặt phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn được trang bị cho gian phòng, nhà và các công trình xây dựng trong tất cả các giai đoạn xây dựng mới, cải tạo, sửa chữa hay thay đổi công năng.

Các kỹ sư nên tham khảo Bảng đối chiếu phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn khi lên phương án thiết kế nhà và công trình.

Những loại đèn sự cố phổ biến trên thị trường Việt Nam

• Đèn chiếu sáng sự cố LED: Loại này sử dụng bóng đèn LED, tiêu thụ ít năng lượng và có tuổi thọ cao.
  • Ưu điểm: Tiết kiệm năng lượng, tuổi thọ cao, ánh sáng mạnh.
  • Nhược điểm: Chi phí ban đầu cao hơn so với các loại khác.
• Đèn chiếu sáng sự cố Halogen: Sử dụng bóng halogen, cho ánh sáng ấm và sáng.
  • Ưu điểm: Ánh sáng mạnh, giá thành hợp lý.
  • Nhược điểm: Tiêu thụ nhiều điện hơn, tuổi thọ bóng đèn ngắn hơn.
• Đèn chiếu sáng sự cố Compact Fluorescent (CFL): Sử dụng bóng đèn huỳnh quang nhỏ gọn.
  • Ưu điểm: Tiêu thụ ít năng lượng, giá thành rẻ.
  • Nhược điểm: Khởi động chậm, ánh sáng không mạnh bằng LED hoặc Halogen.

Bảng giá đèn chiếu sáng sự cố mới nhất

	Thông số kĩ thuật của đèn chiếu sáng khẩn cấp Kentom – Thời gian hoạt động > 2 giờ chiếu sáng. – Công suất 2 bóng x 6W, ánh sáng vàng. – Nhiệt độ hoạt động 15 đến 40 độ C (max). – Chế độ bảo vệ sạc tự động ngắt mạch khi đầy bình. – Đèn sự cố hiển thị báo trong khi sạc điện. – Đèn khẩn cấp sử dụng battery khô, vận chuyển an toàn trong sử dụng. – Kích thước 220 x 245 x 85 mm. – Vỏ nhựa nguyên chất cao cấp, cách điện an toàn khi sử dụng và chống ẩm. – Đèn khẩn cấp có chế độ hoạt động: chiếu sáng không liên tục. – Điện áp nguồn 220V AC50Hz Giá bán: 294.000 VNĐ

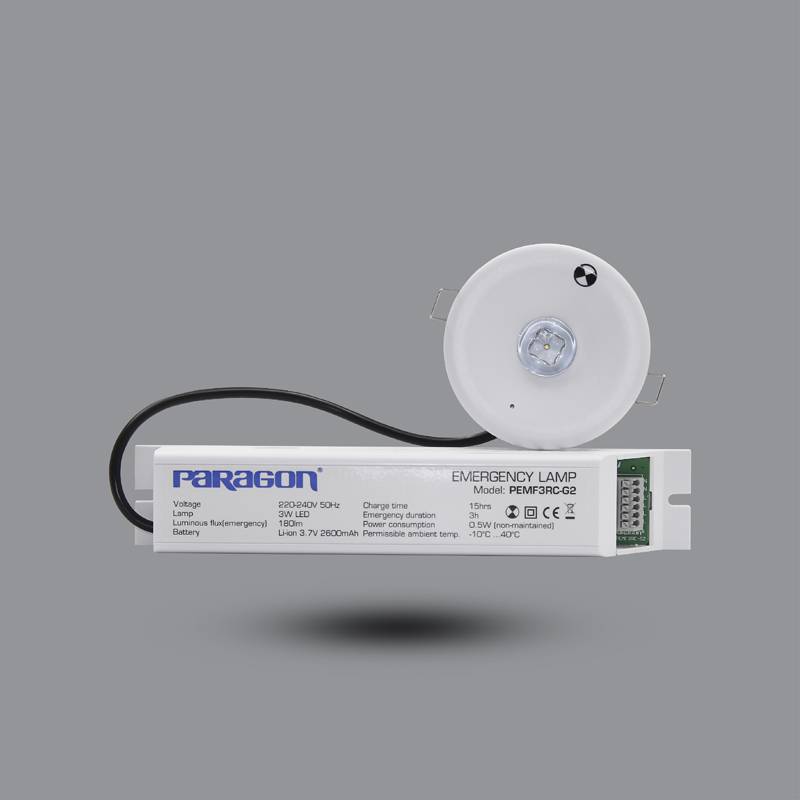

	Thông số kỹ thuật Đèn sạc khẩn cấp âm trần PEMF3RC-G2 Paragon Công suất: 3 W Điện áp : AC220-240V/50Hz Cấp độ bảo vệ IP : 20 Khoét lỗ : 75 mm Kích thước : 90×28.5 mm Bảo hành : 2 năm Pin : Li-ion 3.7V 2600mAh Thời lượng pin : 3 h Chế độ hoạt động : Liên tục hoặc không liên tục Cách lắp đặt đèn sự cố Paragon : Âm trầnGiá bán: 1.208.000 VNĐ

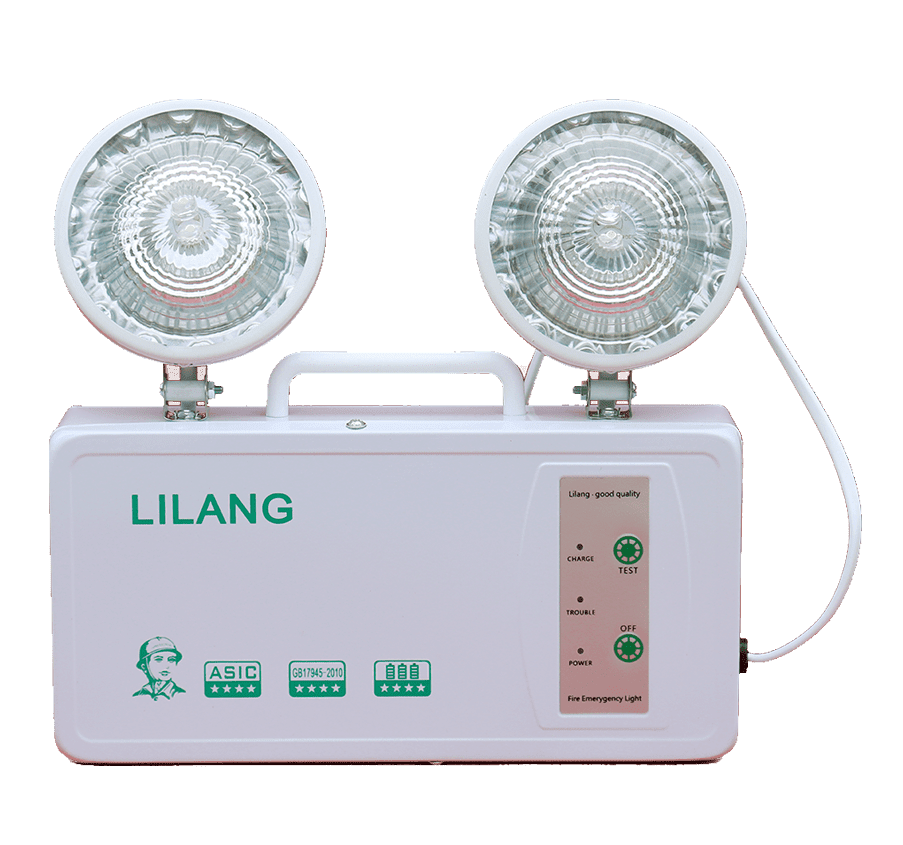

	Đèn mắt ếch sự cố LiLang – Thời gian thắp sáng 120 phút – Công suất 3W, ánh sáng trắng. Chóa đèn phản quang tăng cường độ sáng thêm 30%. – Dạng đèn thanh mảnh, đẹp, có thể hoạt động chiếu sáng 120 phút – Nhiệt độ hoạt động 15 đến 40 độ C ( max ). – Chế độ bảo vệ sạc tự động ngắt mạch khi đầy pin. – Đèn hiển thị báo trong khi sạc điện. – Sử dụng pin khô, vận chuyển an toàn trong sử dụng. – Kích thước 255 x 38 x 23 mm. – Vỏ hợp kim chắc chắn sơn tĩnh điện, cách điện an toàn khi sử dụng và chống ẩm ( Có độ bền cao kể cả khi cháy nổ) – Chế độ hoạt động : chỉ sáng khi mất điện – Điện áp nguồn 220V AC- 50Hz Giá bán: 160.000 VNĐ
	Đèn chiếu sáng sự cố FireSmart Model: FS-EMPr Nguồn điện: 220VAC 50Hz-60Hz Pin: Lithium 3.7V 1500mAh Bóng đèn Led 2x3W Thời gian sáng: bằng nguồn Pin >120 Phút Thời gian sạc đầy: 12 giờ (Cắm điện 220V liên tục ) Giá bán: 260.000 VNĐ
	Đèn chiếu sáng khẩn cấp Rạng Đông Mã sản phẩm : DKC01/2W Công suất: 2W Dung lượng Pin: 800 mAh Thời gian: 180 phút Thời gian nạp đầy: 20 giờ Kích thước (DxRxC): 265 x 50 x 258 mm – Nguồn sáng chất rắn, hiệu suất cao, có độ bền cao. – Thân đèn bằng hợp kim – Mặt tán quang bằng mica cho phân bố ánh sáng rộng. Giá bán: 325.000 VNĐ

Chú thích:

Để xác định công suất của đèn chiếu sáng sự cố, bạn có thể thực hiện các bước sau:

1. Kiểm tra nhãn sản phẩm: Công suất thường được ghi trên nhãn hoặc tài liệu hướng dẫn của đèn.
2. Xem tài liệu kỹ thuật: Nhà sản xuất sẽ cung cấp thông tin về công suất (W) và dung lượng pin của đèn.
3. Tính toán công suất: Nếu bạn có các thông số về dòng điện (A) và điện áp (V), bạn có thể dùng công thức: $P(W)=I(A)\times V(V)$
4. Tham khảo chuẩn quốc gia: Đèn chiếu sáng sự cố phải tuân thủ các tiêu chuẩn như TCVN 7722-2-22:2013 về mức công suất và thời gian hoạt động.

Quy định về lắp đặt đèn chiếu sáng sự cố trong nhà

Chức năng chính của loại đèn này là cung cấp ánh sáng để đảm bảo dễ dàng nhận biết các đường thoát nạn trong nhà và công trình, đồng thời giúp phát hiện các vật cản trong quá trình thoát nạn.

Lắp đặt đèn chiếu sáng sự cố và biển báo an toàn phải phù hợp theo quy định của TCVN 7722-2-22:2013. Khi lắp đặt đèn chiếu sáng sự cố và biển báo an toàn trong nhà, công trình, hạng mục công trình có nguy hiểm về nổ hoặc độ ẩm cao phải sử dụng các đèn, biển báo có khả năng chống nổ hoặc chống ẩm.

Đèn chiếu sáng sự cố và biển báo an toàn có nguồn điện dự phòng phải đảm bảo thời gian hoạt động ổn định liên tục tối thiểu là 120 phút khi có sự cố cháy, nổ hoặc cúp điện.

• Lối thoát hiểm: Đèn chiếu sáng sự cố nên được lắp tại các lối ra thoát hiểm, cầu thang, và hành lang dẫn ra ngoài.
• Khu vực công cộng: Các phòng khách, nhà bếp, và phòng ngủ cũng nên được trang bị đèn chiếu sáng sự cố để đảm bảo an toàn khi di chuyển trong trường hợp mất điện.
• Khu vực nguy hiểm: Những nơi có nguy cơ cao như nhà kho, gara, hoặc gần hệ thống điện chính cũng cần được trang bị.

“Đèn Exit” và “Biển chỉ dẫn thoát nạn” là gì?

Theo tiêu chuẩn quốc gia của Việt Nam số 13456 ban hành năm 2022, các biển chỉ dẫn thoát nạn (biển báo chỉ hướng thoát nạn và biển báo chỉ dẫn lối ra thoát nạn) cung cấp các chỉ dẫn thoát nạn thông qua sự kết hợp của màu sắc, hình dạng và một số ký hiệu hình học hoặc chữ. Biển báo an toàn gồm 2 loại: biển báo an toàn được chiếu sáng từ bên ngoài và biển báo an toàn được chiếu sáng từ bên trong.

Đèn exit (hoặc biển chỉ dẫn thoát hiểm) là hệ thống đèn báo giúp hướng dẫn người thoát nạn ra ngoài an toàn trong tình huống khẩn cấp, như hỏa hoạn hoặc mất điện. Chúng thường có chữ “LỐI THOÁT” hoặc “EXIT” hoặc các biểu tượng chỉ hướng thoát hiểm, được chiếu sáng để đảm bảo nhìn thấy rõ trong bóng tối.

Có các loại lựa chọn tùy theo địa hình của khu vực lắp đặt như sau:

• Đèn exit đơn hướng: Chỉ dẫn theo một hướng cụ thể, là chỉ hướng bên trái, bên phải, lên trên hoặc xuống dưới.
• Đèn exit đa hướng: Có thể hiển thị nhiều hướng thoát hiểm trên cùng một mặt của biển exit chỉ dẫn thoát nạn.
• Đèn exit một mặt:  Các mũi tên chỉ hướng và chữ được thể hiện trên 1 mặt đèn.
• Đèn exit hai mặt:  Các hướng dẫn thoát nạn được thể hiện trên cả hai mặt (hai bên) của biển exit.

Bảng giá một số loại đèn exit phổ biến

	Đèn exit 1 mặt không hướng Kentom Mã sản phẩm: KT-610 Nhà sản xuất: Kentom Xuất xứ: Việt Nam Nguồn điện sạc: AC 220V/50Hz Pin sạc: 3.6V. pin MH (Metal hydrid) Dòng điện sạc: 70mA Bóng đèn: Supper Led (ánh sáng mạnh, độ bền cao) Thời gian sạc: 24h Thời gian thắp sáng: 3 giờ chế độ DC Đèn KT-610 là dạng đèn mỏng và sáng 1 mặt (độ dày = 35mm) Bảo hành: 6 tháng Giá bán: 250,000 VNĐ
	Đèn exit 2 mặt chỉ hướng FireSmart Chế độ hoạt động: Liên tục Loại bóng: Super Led Nguồn điện cung cấp: 220 – 240V/50-60Hz. Nhiệt độ hoạt động: -10 ~ 40C. Công suất tiêu thụ: 3W Pin sạc: (3.6V 0.7Ah). Sạc: tự động. Thời gian sạc: ~24giờ. Thời gian hoạt động của ắc quy: 2giờ. Giá bán: 210,000 VNĐ
	Biển exit 1 mặt chỉ hướng Lilang Mã số: XF-BLZD-2LREL 3WA Ðiện áp nguồn vào: AC 220V, 50Hz Chế độ hoạt động: Liên tục hoặc không liên tục Công suất tiêu thụ: 3 Watt Thời gian sáng: 120 phút Thời gian chuyển sang chế độ khẩn cấp: 1 giây Loại pin: Ni-Cd 2*1.2V/800mAH Chế độ kiểm tra định kỳ: Tự động Kích thước: 25mm x 350mm x 140mm Giá bán: 125,000 VNĐ
	Biển exit 2 mặt không hướng Asia Lighting  Xuất Xứ: Việt Nam Công suất: 3w Điện áp: 90-265VDC/50Hz Kích thước: 350*25*145mm Bộ lưu điện: 2h Bảo hành: 24 tháng Giá bán: 230,000 VNĐ
	Đèn exit có chức năng chiếu sáng sự cố Paragon Độ rọi: >150 cd/m2 Khoảng cách có thể nhìn thấy: 27m Cấp chống thấm: IP20 Lớp bảo vệ: II Vật liệu vỏ: Nhôm Màu vỏ: Trắng Loại bóng: LED Sạc: tự động Công suất tiêu thụ: 2W Nguồn cung cấp: 220V/50Hz Thời gian sạc ban đầu: ~20 giờ Nhiệt độ hoạt động: -10 ~ 45°C Thời gian hoạt động của pin: 3 giờ Loại Pin: Ni-Cd (1.2V/ 900mAh) Chế độ hoạt động: liên tục Giá bán: 382,000 VNĐ

Lắp đặt Biển chỉ dẫn và đèn EXIT như thế nào?

Cần phải lắp đặt biển báo chỉ dẫn lối ra thoát nạn ở tất cả các lối ra vào của cầu thang bộ thoát nạn, các đường thoát nạn trên tầng nhà và tất cả các lối ra của gian phòng có từ 02 lối ra thoát nạn trở lên. Phải lắp đặt biển báo chỉ hướng thoát nạn trên đường thoát nạn, ở trong gian phòng và tất cả các vị trí mà tầm nhìn bị che khuất không thể phát hiện được các lối ra thoát nạn.

Quy cách lắp đặt:

• Lắp đèn ở độ cao từ 2 đến 2,5 mét.
• Đảm bảo đèn luôn được kết nối với nguồn điện dự phòng để hoạt động khi mất điện.
• Kiểm tra định kỳ để đảm bảo đèn hoạt động tốt và không bị cản trở tầm nhìn.

Có thể không cần bố trí trong các trường hợp  gian phòng có trang bị chiếu sáng sự cố và chỉ có 01 lối ra vào hoặc có lối ra trực tiếp ra hành lang bên hoặc không gian ngoài nhà.

Cũng không cần lắp đặt thiết bị này trong trường hợp gian phòng không trang bị chiếu sáng sự cố nhưng chỉ có 01 lối ra vào và khoảng cách từ điểm bất kỳ của gian phòng đến lối ra thoát nạn gần nhất không lớn hơn 7 m hoặc khoảng cách từ điểm bất kỳ của gian phòng đến cửa ra vào không lớn hơn 13 m và diện tích tối thiểu phần tường tiếp giáp hành lang đạt 50 % là kính đồng thời đảm bảo một trong các điều kiện sau:

• Cửa mở vào hành lang có bố trí chiếu sáng sự cố;
• Cửa mở hành lang bên hoặc mở trực tiếp ra ngoài nhà.

Không cần lắp đặt đèn exit đối với nhà 1 tầng có diện tích sàn không quá 200 m² và diện tích lỗ hở trên tường ngoài nhà đạt tối thiểu 80%.

Câu hỏi thường gặp (FAQ)

Đèn exit là gì? Khác gì đèn chiếu sáng sự cố?

Đèn exit là đèn có biểu tượng chỉ hướng thoát nạn (chữ EXIT/hình người chạy); đèn chiếu sáng sự cố cấp ánh sáng cho lối đi khi mất điện. Nhiều công trình dùng kết hợp cả hai.

Đèn chiếu sáng sự cố phải duy trì sáng trong bao lâu?

Theo TCVN 13456:2022, đèn phải tự động sáng khi mất điện và duy trì đủ thời gian để thoát nạn an toàn (thường tối thiểu 1–2 giờ tùy loại công trình).

Công trình nào bắt buộc lắp đèn exit, đèn sự cố?

Nhà cao tầng, chung cư, khách sạn, trung tâm thương mại, nhà xưởng, nơi tập trung đông người… đều bắt buộc trang bị theo quy định PCCC hiện hành.

Lắp đèn exit ở những vị trí nào?

Tại cửa thoát nạn, đầu và cuối hành lang, chiếu nghỉ cầu thang, chỗ đổi hướng lối thoát và những nơi cần chỉ dẫn hướng thoát.
