Nút ấn báo cháy

Nút ấn báo cháy là gì?

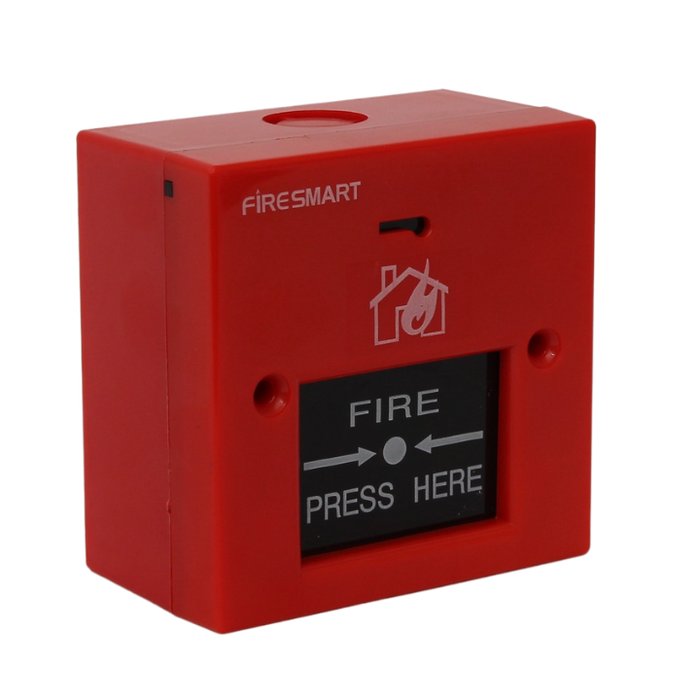

Nút ấn báo cháy (tên đầy đủ trong tiêu chuẩn: hộp nút ấn báo cháy; tiếng Anh: manual call point, MCP) là thiết bị cho phép người phát hiện cháy báo động bằng tay — bằng cách đập vỡ kính hoặc ấn/gạt cần — mà không phải chờ đầu báo cháy tự động tác động.

Vai trò của nút ấn thường bị đánh giá thấp, nhưng thực tế nó là đường báo cháy nhanh nhất trong nhiều tình huống: con người nhìn thấy lửa trước khi khói kịp bốc lên tới trần và tới đầu báo. Với đám cháy ở tầng hầm để xe, ở bếp, ở kho có trần cao, hoặc ở khu vực thông thoáng gió, đầu báo khói có thể mất vài phút mới tác động — trong khi người có mặt chỉ cần ba giây để đập nút ấn.

Ý chính

• Là thiết bị đầu vào bằng tay của hệ thống báo cháy — bổ sung cho đầu báo tự động, không thay thế nhau.
• Ba con số phải nhớ theo TCVN 7568-14:2025: khoảng cách ≤ 45 m, chiều cao 1,4 ± 0,2 m, không gian trống bán kính 0,6 m phía trước.
• Là phương tiện PCCC có tên trong Phụ lục Nghị định 105/2025/NĐ-CP.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Nút ấn báo cháy được định nghĩa và quy định khá chi tiết trong hệ văn bản Việt Nam (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

QCVN 03:2026/BCA (mục 1.4.38 — Nút ấn báo cháy): “Thiết bị thực hiện việc báo cháy ban đầu bằng tay.”

QCVN 03:2026/BCA (mục 1.4.23 — Hệ thống báo cháy tự động, chú thích): “Hệ thống báo cháy tự động bao gồm các bộ phận cơ bản: Trung tâm báo cháy tự động, đầu báo cháy tự động, hộp nút ấn báo cháy, nguồn điện…”

Về vị trí và cách bố trí, TCVN 7568-14:2025 (Hệ thống báo cháy — Phần 14: Thiết kế, lắp đặt các hệ thống báo cháy cho nhà và công trình) quy định bốn nội dung ở mục 5.10:

TCVN 7568-14:2025 (mục 5.10.3): “Khoảng cách giữa các hộp nút ấn báo cháy không được vượt quá 45 m.“

TCVN 7568-14:2025 (mục 5.10.4): “Hộp nút ấn báo cháy phải được lắp đặt ở chiều cao (1,4 ± 0,2) m tính từ mặt đường đi lại và có một không gian trống dạng nửa hình cầu bán kính 0,6 m xung quanh mặt trước của hộp nút ấn báo cháy.”

Mục 5.10.1 yêu cầu lắp nút ấn “ở vị trí có thể nhìn thấy rõ và tiếp cận được dễ dàng”; mục 5.10.2 cho phép lắp nút ấn chung với vùng phát hiện cháy trong điều kiện nhất định. Thiết bị sản phẩm tuân theo TCVN 7568-11:2015 (ISO 7240-11) — Hộp nút ấn báo cháy.

Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.4): “Thiết bị báo cháy độc lập; thiết bị thuộc hệ thống báo cháy: tủ trung tâm báo cháy; đầu báo cháy các loại; thiết bị truyền tin báo cháy; mô-đun (module) các loại; chuông báo cháy; đèn báo cháy; nút ấn báo cháy.”

Đối chiếu quốc tế (NFPA)

Trong hệ tiêu chuẩn Hoa Kỳ, thiết bị này gọi là manual fire alarm box hoặc manual pull station, quy định trong NFPA 72 (National Fire Alarm and Signaling Code). Các yêu cầu tương đồng về tinh thần với Việt Nam nhưng khác con số: NFPA 72 yêu cầu nút ấn đặt trong phạm vi 1,5 m tính từ mỗi lối ra của mỗi tầng, và khoảng cách đi bộ tới nút ấn gần nhất không quá 61 m (200 ft). Chiều cao lắp theo NFPA 72 là 1,07–1,37 m tính từ sàn tới cơ cấu vận hành — thấp hơn một chút so với mức 1,4 ± 0,2 m của TCVN 7568-14:2025, do khác tiêu chuẩn tiếp cận cho người khuyết tật.

Điểm khác biệt đáng chú ý: NFPA 72 nhấn mạnh nút ấn phải đặt ngay tại lối ra (để người vừa thoát vừa báo động), trong khi TCVN 7568-14:2025 tiếp cận theo khoảng cách phủ đều 45 m. Thiết kế tốt nên đáp ứng cả hai: vừa phủ đều, vừa có nút ấn ở mọi lối ra và chiếu nghỉ cầu thang. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: nút ấn là một công tắc thường mở (hoặc thường đóng) đặt sau một tấm kính hoặc màng nhựa. Khi người dùng đập vỡ kính hoặc ấn màng, tiếp điểm chuyển trạng thái, làm thay đổi trở kháng của mạch tín hiệu. Tủ trung tâm nhận biết thay đổi này và phát báo động. Với hệ địa chỉ, nút ấn có một mạch điện tử mang địa chỉ riêng nên tủ hiển thị đúng vị trí nút ấn nào được kích hoạt.

Phân biệt nhanh

Nút ấn báo cháy là thiết bị đầu vào — người ấn để báo có cháy. Còi, đèn báo cháy là thiết bị đầu ra — phát cảnh báo cho người khác. Nút ấn xả khí (trong hệ chữa cháy khí) và nút dừng xả là thiết bị của hệ chữa cháy, màu sắc và ký hiệu khác, tuyệt đối không lắp lẫn vị trí. Một số sản phẩm tích hợp cả ba chức năng còi + đèn + nút ấn trong một vỏ — tiện cho công trình nhỏ nhưng khi hỏng thì mất cả ba.

Sản phẩm nút ấn báo cháy của các hãng

Đây là nhóm thiết bị có nhiều hãng cung cấp, cả quốc tế lẫn trong nước (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Hochiki (Nhật Bản)

Hãng thiết bị báo cháy lâu đời, có dải nút ấn địa chỉ và thường, loại màng đàn hồi reset bằng chìa (không cần thay kính) và loại vỏ chống thời tiết cho ngoài trời. Nguồn: hochiki.com.

Notifier & System Sensor (Honeywell, Hoa Kỳ)

Cung cấp nút ấn địa chỉ đồng bộ với tủ trung tâm cùng hãng, có loại một tác động và hai tác động (kéo rồi mới ấn) để giảm báo nhầm. Nguồn: notifier.com · systemsensor.com.

Apollo Fire Detectors (Anh)

Dòng nút ấn theo chuẩn châu Âu EN 54-11, có phiên bản chống cháy nổ và phiên bản vỏ kín nước. Nguồn: apollo-fire.co.uk.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường và văn bản Việt Nam gọi bằng nhiều tên: nút ấn báo cháy = hộp nút ấn báo cháy = nút nhấn báo cháy = nút báo cháy khẩn cấp = công tắc báo cháy = manual call point (MCP) = manual pull station. TCVN 7568-14:2025 và TCVN 7568-11:2015 dùng cụm “hộp nút ấn báo cháy”, còn QCVN 03:2026/BCA và Nghị định 105/2025/NĐ-CP dùng “nút ấn báo cháy” — cùng một thiết bị.

Thông số kỹ thuật điển hình

Các giá trị bắt buộc lấy theo TCVN 7568-14:2025; giá trị sản phẩm mang tính điển hình — luôn kiểm datasheet đúng model:

Cách ước lượng nhanh số nút ấn cần lắp: với hành lang thẳng, khoảng cách giữa hai nút không quá 45 m nghĩa là một hành lang dài 100 m cần tối thiểu 3 nút. Nhưng con số 45 m chỉ là giới hạn trên — thực tế nên đặt thêm nút tại mỗi lối ra thoát nạn, mỗi chiếu nghỉ buồng thang và mỗi lối vào khu vực nguy hiểm, vì đó là nơi người thoát nạn đi qua và là nơi người ta phản xạ tìm nút ấn.

Thiết bị thường đi cùng

Cách chọn và bố trí nút ấn báo cháy

• Chọn đúng loại theo hệ thống: hệ có dây theo kênh dùng nút ấn thường; hệ địa chỉ dùng nút ấn địa chỉ để tủ hiển thị đúng vị trí; công trình cải tạo không kéo được dây thì dùng nút ấn không dây.
• Ưu tiên loại màng đàn hồi reset bằng chìa thay vì loại đập vỡ kính: thử định kỳ không tốn vật tư, không có mảnh kính gây đứt tay, và người dùng đỡ ngần ngại khi cần ấn thật.
• Bố trí theo cả hai nguyên tắc: phủ đều khoảng cách không quá 45 m và đặt tại mọi lối ra thoát nạn, chiếu nghỉ buồng thang, lối vào khu vực nguy hiểm.
• Giữ đúng không gian trống 0,6 m phía trước — đây là điều dễ bị vi phạm nhất khi công trình đi vào sử dụng (tủ, kệ hàng, biển quảng cáo che mất).
• Môi trường lắp: bãi xe hở, khu sản xuất ẩm, ngoài trời cần vỏ IP cao và nắp che chống nước; khu vực có nguy cơ nổ cần bản chống cháy nổ.
• Chống bấm nghịch: nơi đông người lạ (trường học, trung tâm thương mại) nên dùng loại có nắp bảo vệ trong suốt có còi cảnh báo khi mở nắp, hoặc loại hai tác động.

Lắp đặt & bảo trì

Lắp nút ấn ở chiều cao 1,4 ± 0,2 m tính từ mặt đường đi lại, bảo đảm không gian trống dạng nửa hình cầu bán kính 0,6 m phía trước (TCVN 7568-14:2025 mục 5.10.4). Đặt ở nơi nhìn thấy rõ và tiếp cận dễ dàng — không đặt sau cánh cửa mở, không đặt khuất sau cột. Nên có biển chỉ dẫn phía trên nếu vị trí không nổi bật.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V), thực hiện theo hướng dẫn nhà sản xuất và tiêu chuẩn, quy chuẩn liên quan; QCVN 10:2025/BCA yêu cầu bảo dưỡng hệ thống báo cháy tự động ít nhất một năm một lần. Nội dung nên có: thử kích hoạt từng nút ấn và xác nhận tủ trung tâm hiển thị đúng vị trí, kiểm tra kính/màng còn nguyên, lau sạch mặt nút, kiểm tra không gian trống phía trước có bị che không, và ghi nhật ký từng nút đã thử.

Mẹo vận hành: đánh số từng nút ấn trên bản vẽ và dán mã tương ứng ngay trên thiết bị. Khi tủ báo “nút ấn số 12”, người trực biết ngay chạy đến đâu — thay vì mất vài phút dò tìm.

Lỗi thường gặp & cách khắc phục

• Nút ấn bị che khuất: tủ hàng, kệ, biển quảng cáo, cây cảnh đặt trước nút — vi phạm yêu cầu không gian trống 0,6 m. Khắc phục: kẻ vạch sàn hoặc dán ký hiệu vùng cấm để đồ, đưa vào nội quy PCCC và danh mục kiểm tra định kỳ.
• Ấn nút mà tủ không báo: đứt dây, lỏng đầu cốt, hoặc điện trở cuối đường dây (EOL) sai giá trị. Khắc phục: đo thông mạch, kiểm tra EOL, siết lại đầu nối; thử lại và xác nhận trên tủ.
• Tủ báo sai vị trí: lập trình địa chỉ sai hoặc đấu nhầm kênh trong quá trình thi công. Khắc phục: thử lần lượt từng nút và đối chiếu với bản vẽ, lập trình lại địa chỉ, cập nhật nhãn trên tủ.
• Bấm nghịch, bấm nhầm: phổ biến ở trường học và nơi công cộng. Khắc phục: lắp nắp bảo vệ trong suốt có còi báo khi mở, dùng loại hai tác động, và tuyên truyền cho người sử dụng.
• Kính vỡ không được thay: sau một lần sự cố hoặc một lần thử, kính không được thay nên nút mất tác dụng. Khắc phục: dự trữ sẵn kính thay thế, hoặc chuyển sang loại màng đàn hồi reset bằng chìa.
• Ăn mòn tiếp điểm ở nơi ẩm: nút lắp ở tầng hầm, bãi xe hở, khu sản xuất ẩm. Khắc phục: dùng bản có cấp bảo vệ vỏ cao hơn, có nắp che; đưa các nút ở vị trí ẩm vào diện kiểm tra tần suất dày hơn.

Câu hỏi thường gặp

Nút ấn báo cháy lắp ở độ cao bao nhiêu? Theo TCVN 7568-14:2025 mục 5.10.4, hộp nút ấn báo cháy phải được lắp ở chiều cao 1,4 ± 0,2 m tính từ mặt đường đi lại, tức trong khoảng 1,2 m đến 1,6 m.

Khoảng cách giữa các nút ấn báo cháy tối đa là bao nhiêu? TCVN 7568-14:2025 mục 5.10.3 quy định khoảng cách giữa các hộp nút ấn báo cháy không được vượt quá 45 m. Đây là giới hạn trên — thực tế nên đặt thêm nút tại mỗi lối ra thoát nạn và chiếu nghỉ buồng thang.

Vì sao phải chừa không gian trống 0,6 m trước nút ấn? Để người sử dụng tiếp cận và thao tác được ngay khi có cháy. TCVN 7568-14:2025 mục 5.10.4 quy định phải có không gian trống dạng nửa hình cầu bán kính 0,6 m xung quanh mặt trước hộp nút ấn. Đặt tủ, kệ hàng hay biển quảng cáo che nút là vi phạm.

Đã có đầu báo khói rồi thì có cần nút ấn báo cháy không? Có. Hai thiết bị bổ sung cho nhau chứ không thay thế. Con người thường nhìn thấy lửa trước khi khói kịp bốc lên tới đầu báo trên trần — đặc biệt ở nơi trần cao, thông gió mạnh hoặc cháy ở tầng hầm. QCVN 03:2026/BCA cũng liệt kê hộp nút ấn báo cháy là một trong các bộ phận cơ bản của hệ thống báo cháy tự động.

Nút ấn báo cháy loại đập vỡ kính và loại ấn màng khác nhau thế nào? Loại đập vỡ kính phải thay kính sau mỗi lần dùng hoặc mỗi lần thử. Loại ấn màng đàn hồi reset bằng chìa nên thử định kỳ không tốn vật tư, không có mảnh kính gây đứt tay, và người dùng đỡ ngần ngại khi cần ấn thật.

Có bắt buộc kiểm tra nút ấn báo cháy định kỳ không? Có. QCVN 10:2025/BCA yêu cầu bảo dưỡng hệ thống báo cháy tự động ít nhất một năm một lần; việc bảo quản, bảo dưỡng thực hiện theo Thông tư 36/2025/TT-BCA và hướng dẫn nhà sản xuất. Nội dung quan trọng nhất là thử kích hoạt và xác nhận tủ hiển thị đúng vị trí nút được ấn.

Xem thêm

Tủ trung tâm báo cháy · Còi đèn báo cháy · Module vào ra báo cháy · Đầu báo khói · Đầu báo lửa · Hệ thống báo cháy tự động · Hub Tiêu chuẩn & Quy chuẩn PCCC.

Nguồn tham khảo

QCVN 03:2026/BCA (mục 1.4.23, 1.4.38) · TCVN 7568-14:2025 (mục 5.10.1–5.10.4) · TCVN 7568-11:2015 (ISO 7240-11) · QCVN 10:2025/BCA · Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.4) · Thông tư 36/2025/TT-BCA (Phụ lục V) · NFPA 72 · tài liệu các hãng Hochiki, Notifier, System Sensor, Apollo (nofollow)

Biên tập & thẩm định: Ban nội dung kỹ thuật PCCC Việt Nam · Cập nhật lần cuối: 03/8/2026.
