Đèn chỉ dẫn thoát nạn

Đèn chỉ dẫn thoát nạn là gì?

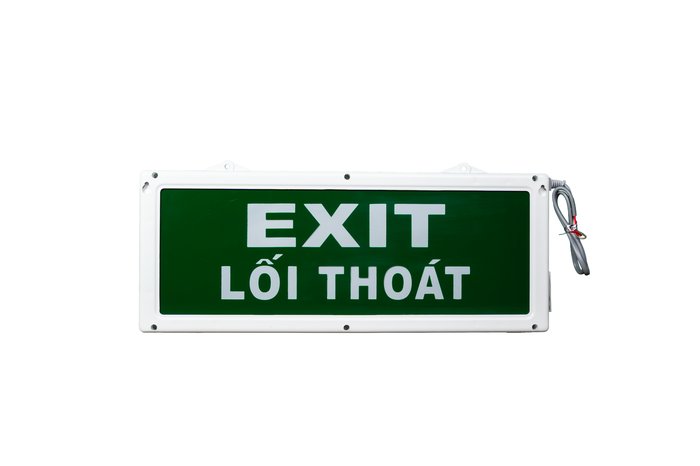

Đèn chỉ dẫn thoát nạn — tên trong tiêu chuẩn là biển báo an toàn, thị trường quen gọi là đèn EXIT — là phương tiện chỉ ra hướng đi và vị trí lối ra thoát nạn khi có cháy hoặc mất điện. Đèn có nguồn dự phòng riêng nên vẫn sáng khi điện lưới mất.

Đây là thiết bị nhìn thì đơn giản nhưng cứu người rất thật: trong đám cháy, khói làm mất phương hướng, đèn chiếu sáng thông thường tắt, và người ta hoảng loạn thường chạy về phía cửa mình quen dùng — thường là cửa chính đã bị lửa chặn. Một dãy biển báo bố trí đúng dẫn người đi theo đường thoát nạn chứ không theo thói quen.

Ý chính

• Bốn con số phải nhớ theo TCVN 13456:2022: ≥ 120 phút hoạt động liên tục, ≤ 25 m giữa các biển báo, lắp ở 2–2,7 m, biển tầm thấp 150–200 mm từ sàn.
• Màu bắt buộc: nền xanh lá cây, chữ và ký hiệu màu trắng, có chữ “LỐI RA” hoặc “EXIT”.
• Kích thước biển phải tính theo khoảng cách quan sát — công thức h = L/z, không chọn theo cảm tính.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Việt Nam có tiêu chuẩn riêng cho nhóm thiết bị này: TCVN 13456:2022 — Phòng cháy chữa cháy: Phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn — Yêu cầu thiết kế, lắp đặt (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

TCVN 13456:2022 (mục 3.1 — Đường thoát nạn): “Đường di chuyển liên tục và không bị chặn từ một điểm bất kỳ trong nhà hoặc công trình đến lối ra bên ngoài.” (mục 3.2 — Lối ra thoát nạn): “Lối ra trên đường thoát nạn dẫn ra khu vực an toàn từ khu vực bị cháy, nổ.”

TCVN 13456:2022 (mục 4.5): “Đèn chiếu sáng sự cố và biển báo an toàn có nguồn điện dự phòng phải đảm bảo thời gian hoạt động ổn định liên tục tối thiểu là 120 min khi có sự cố cháy, nổ.”

TCVN 13456:2022 (mục 4.6): “Biển báo an toàn phải được nhìn thấy rõ ràng các chữ “LỐI RA” hoặc chữ “EXIT”, ký hiệu hình học khác thích hợp. Màu sắc của biển báo an toàn: màu nền là màu xanh lá cây; màu chữ và ký hiệu hình học là màu trắng.”

TCVN 13456:2022 (mục 5.2.6): “Biển báo an toàn bố trí dọc theo đường thoát nạn phải đáp ứng TCVN 8092:2009 (ISO 7010:2003); TCVN 5053:1990; ISO 3864-1. Vị trí lắp đặt giữa các biển báo an toàn (không bao gồm biển báo an toàn tầm thấp) phải đảm bảo khoảng cách không lớn hơn 25 m.”

TCVN 13456:2022 (mục 5.2.8): “Biển báo an toàn (không bao gồm biển báo an toàn tầm thấp) phải lắp đặt ở độ cao từ 2 m đến 2,7 m so với mặt sàn, hoặc ngay trên cửa nếu cửa có chiều cao lớn hơn 2,7 m. Các khu vực không được bảo vệ chống khói khiến khói tích tụ có thể che khuất thì biển báo an toàn nên được gắn thấp hơn trần nhà tối thiểu 0,5 m để tránh bị ngập khói và không được lắp đặt biển báo an toàn được chiếu sáng từ bên ngoài.”

Về kích thước biển — mục 5.2.7 đưa ra công thức xác định chiều cao nhỏ nhất của biển báo an toàn theo khoảng cách quan sát:

TCVN 13456:2022 (mục 5.2.7): “h — chiều cao nhỏ nhất của biển báo an toàn (m); L — khoảng cách quan sát (m); z — hằng số, trong đó z bằng 100 cho các biển báo an toàn được chiếu sáng từ bên ngoài và bằng 200 cho các biển báo an toàn chiếu sáng từ bên trong.”

Tức h = L / z. Với biển tự phát sáng từ bên trong (loại đèn EXIT thông dụng, z = 200), muốn nhìn rõ từ 20 m thì chiều cao biển tối thiểu là 20/200 = 0,1 m. Với biển chỉ được chiếu sáng từ ngoài (z = 100), cùng khoảng cách đó cần biển cao gấp đôi — 0,2 m.

Về biển báo tầm thấp, tiêu chuẩn quy định đáy biển phải lắp cách sàn một khoảng từ 150 mm đến 200 mm. Loại này rất hữu ích vì khói bốc lên cao trước, người bò sát sàn vẫn nhìn thấy được.

Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.7) liệt kê “Đèn, phương tiện chiếu sáng sự cố, chỉ dẫn thoát nạn” trong danh mục phương tiện PCCC. QCVN 10:2025/BCA quy định đối tượng phải trang bị và yêu cầu bảo dưỡng ít nhất một năm một lần.

Đối chiếu quốc tế (NFPA / ISO)

Điểm khác biệt lớn nhất giữa Việt Nam và Hoa Kỳ là hình thức biển báo. Hệ Hoa Kỳ theo NFPA 101 (Life Safety Code) dùng biển chữ “EXIT” màu đỏ hoặc xanh lá trên nền tương phản, chữ cao tối thiểu 6 inch (khoảng 152 mm). Hệ Việt Nam theo TCVN 13456:2022 dựa trên ISO 7010 / ISO 3864-1 — dùng ký hiệu hình người chạy màu trắng trên nền xanh lá cây, kèm chữ “LỐI RA” hoặc “EXIT”.

Cách tiếp cận ISO có ưu điểm: ký hiệu hình học đọc được không cần biết chữ — quan trọng với khách nước ngoài, trẻ em và người không đọc được tiếng Việt. Vì vậy khi mua đèn EXIT nhập từ thị trường Bắc Mỹ, cần kiểm xem có đúng chuẩn màu và ký hiệu theo TCVN 13456:2022 không, chứ không chỉ nhìn chữ “EXIT”.

Về thời gian hoạt động, NFPA 101 yêu cầu chiếu sáng sự cố duy trì tối thiểu 90 phút, trong khi TCVN 13456:2022 yêu cầu 120 phút — Việt Nam khắt khe hơn. Khi mua thiết bị nhập theo chuẩn Bắc Mỹ phải kiểm lại dung lượng pin có đạt 120 phút không. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: đèn có mạch sạc pin liên tục khi có điện lưới. Khi mất điện, mạch tự chuyển sang nguồn pin và duy trì phát sáng. Biển báo hiện đại dùng LED nên tiêu thụ rất ít, cho phép đạt thời gian 120 phút với pin nhỏ gọn.

Phân biệt nhanh

Đèn chỉ dẫn thoát nạn (biển báo an toàn) chỉ đường — cho biết đi hướng nào. Đèn chiếu sáng sự cố tạo ánh sáng để nhìn thấy đường và vật cản. Hai thiết bị bổ sung cho nhau: biển chỉ hướng mà tối om thì vẫn vấp ngã; sáng mà không biết đi đâu thì vẫn chạy nhầm. TCVN 13456:2022 quy định cả hai trong cùng một tiêu chuẩn.

Sản phẩm đèn chỉ dẫn thoát nạn của các hãng

Đây là nhóm thiết bị có nhiều nhà cung cấp trong nước và nhập khẩu (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Các nhà sản xuất trong nước khác

Đèn EXIT là mặt hàng phổ biến, nhiều đơn vị trong nước sản xuất. Điểm cần kiểm khi mua: (1) màu nền xanh lá cây, chữ và ký hiệu trắng theo mục 4.6; (2) thời gian duy trì đạt tối thiểu 120 phút theo mục 4.5 — đây là chỉ tiêu hay bị công bố thiếu trung thực; (3) ký hiệu hình học đúng ISO 7010 / TCVN 8092:2009; và (4) là phương tiện PCCC theo Nghị định 105/2025/NĐ-CP mục 1.7.

Hàng nhập khẩu

Đèn nhập từ thị trường Bắc Mỹ thường theo NFPA 101 với chữ “EXIT” màu đỏ và thời gian duy trì 90 phút — không đáp ứng yêu cầu về màu sắc và thời gian của TCVN 13456:2022. Đèn theo chuẩn châu Âu (EN 1838, ISO 7010) gần với yêu cầu Việt Nam hơn về ký hiệu, nhưng vẫn phải kiểm lại thời gian duy trì 120 phút.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường và văn bản Việt Nam gọi bằng nhiều tên: đèn chỉ dẫn thoát nạn = biển báo an toàn = đèn EXIT = đèn thoát hiểm = đèn chỉ dẫn thoát hiểm = biển chỉ dẫn lối ra = exit sign. TCVN 13456:2022 dùng cụm “biển báo an toàn”; Nghị định 105/2025/NĐ-CP dùng “đèn, phương tiện chiếu sáng sự cố, chỉ dẫn thoát nạn”. Lưu ý cụm “đèn thoát hiểm” tuy phổ biến nhưng không phải thuật ngữ trong tiêu chuẩn.

Thông số kỹ thuật điển hình

Các chỉ tiêu bắt buộc lấy theo TCVN 13456:2022 — đây là những con số dùng khi nghiệm thu:

Ví dụ áp dụng công thức h = L/z: hành lang dài, người đứng ở đầu hành lang cần nhìn thấy biển ở cuối cách 30 m. Nếu dùng biển tự phát sáng từ bên trong (z = 200): h = 30/200 = 0,15 m — biển cao tối thiểu 15 cm. Nếu dùng biển chỉ được rọi sáng từ ngoài (z = 100): h = 30/100 = 0,3 m — phải cao gấp đôi. Đây là lý do biển tự phát sáng vừa nhỏ gọn vừa kinh tế hơn ở hành lang dài.

Thiết bị thường đi cùng

Cách chọn và bố trí đèn chỉ dẫn thoát nạn

• Bước 1 — vẽ đường thoát nạn trước, đặt biển sau. Biển phải dẫn người đi hết một đường di chuyển liên tục và không bị chặn ra tới ngoài (mục 3.1), không phải đặt rải rác cho đủ số lượng.
• Bước 2 — kiểm khoảng cách: không quá 25 m giữa các biển. Ở chỗ rẽ, chỗ giao nhau của hành lang, phải có biển chỉ hướng ngay tại điểm rẽ — đây là nơi người ta phân vân nhất.
• Bước 3 — tính kích thước biển theo h = L/z dựa trên khoảng cách quan sát thực tế, không chọn theo cảm tính hay theo giá.
• Bước 4 — xử lý khu vực khói tích tụ: nơi không được bảo vệ chống khói thì gắn biển thấp hơn trần tối thiểu 0,5 m và không dùng loại chiếu sáng từ bên ngoài; cân nhắc bổ sung biển tầm thấp (đáy cách sàn 150–200 mm).
• Bước 5 — kiểm thời gian duy trì 120 phút bằng cách yêu cầu thử thực tế, không tin công bố trên bao bì. Đây là chỉ tiêu hay bị thổi phồng nhất trong nhóm sản phẩm này.
• Ưu tiên chế độ duy trì (maintained) ở nơi ít người qua lại: đèn sáng thường xuyên nên nhìn là biết còn hoạt động hay đã hỏng.

Lắp đặt & bảo trì

Lắp biển ở độ cao 2–2,7 m so với mặt sàn, hoặc ngay trên cửa nếu cửa cao hơn 2,7 m. Bảo đảm biển nhìn thấy được từ mọi vị trí trên đoạn đường thoát nạn mà nó phục vụ — đứng thử tại điểm xa nhất và kiểm bằng mắt là cách nghiệm thu thực tế nhất. Không để đồ đạc, biển quảng cáo, cây cảnh hoặc vách ngăn mới dựng che khuất biển.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục IV — bảo quản, bảo dưỡng đèn, phương tiện chiếu sáng sự cố, chỉ dẫn thoát nạn) và QCVN 10:2025/BCA — bảo dưỡng ít nhất một năm một lần. Nội dung quan trọng nhất là thử phóng điện toàn phần: ngắt điện lưới và bấm giờ xem đèn còn sáng đủ 120 phút không. Pin trong đèn EXIT xuống cấp âm thầm theo năm; một đèn vẫn sáng khi có điện hoàn toàn có thể chỉ trụ được 10 phút khi mất điện.

Nên làm: dán nhãn ghi tháng/năm thay pin lên từng đèn và lập sổ theo dõi. Thay pin theo tuổi thọ nhà sản xuất công bố, không chờ tới khi thử mới phát hiện hỏng.

Lỗi thường gặp & cách khắc phục

• Pin chai, không đủ 120 phút: lỗi phổ biến nhất và nguy hiểm nhất vì hoàn toàn vô hình. Khắc phục: thử phóng điện toàn phần hằng năm, dán nhãn ngày thay pin, thay pin theo chu kỳ chứ không chờ hỏng.
• Biển bị che khuất: vách ngăn mới dựng, biển quảng cáo, hàng hóa xếp cao. Khắc phục: rà lại toàn tuyến thoát nạn sau mỗi lần thay đổi mặt bằng; đưa vào danh mục kiểm tra định kỳ.
• Không có biển tại điểm rẽ: người chạy tới ngã ba không biết rẽ hướng nào. Khắc phục: đi bộ thử toàn tuyến thoát nạn và bổ sung biển chỉ hướng tại mọi điểm phân vân.
• Biển quá nhỏ so với khoảng cách nhìn: mua theo giá chứ không theo công thức h = L/z. Khắc phục: tính lại theo mục 5.2.7 và thay biển ở những đoạn hành lang dài.
• Dùng biển chiếu sáng từ ngoài ở khu vực khói tích tụ: vi phạm mục 5.2.8 — khói che mất nguồn sáng thì biển thành vô hình. Khắc phục: thay bằng loại tự phát sáng từ bên trong, gắn thấp hơn trần tối thiểu 0,5 m.
• Dùng đèn nhập chữ “EXIT” đỏ: không đúng màu quy định tại mục 4.6 và thường chỉ đạt 90 phút. Khắc phục: thay bằng sản phẩm đúng chuẩn nền xanh lá cây, chữ và ký hiệu trắng, thời gian duy trì 120 phút.

Câu hỏi thường gặp

Đèn EXIT phải sáng được bao lâu khi mất điện? Theo TCVN 13456:2022 mục 4.5, đèn chiếu sáng sự cố và biển báo an toàn có nguồn điện dự phòng phải bảo đảm thời gian hoạt động ổn định liên tục tối thiểu 120 phút khi có sự cố cháy, nổ.

Đèn chỉ dẫn thoát nạn màu gì mới đúng chuẩn? TCVN 13456:2022 mục 4.6 quy định màu nền là xanh lá cây, màu chữ và ký hiệu hình học là màu trắng, có chữ “LỐI RA” hoặc “EXIT” nhìn thấy rõ ràng. Đèn chữ “EXIT” màu đỏ theo chuẩn Bắc Mỹ không đáp ứng yêu cầu này.

Khoảng cách giữa các đèn chỉ dẫn thoát nạn là bao nhiêu? Theo mục 5.2.6, khoảng cách giữa các biển báo an toàn (không bao gồm biển tầm thấp) không được lớn hơn 25 m. Ngoài ra cần bố trí biển chỉ hướng tại mọi điểm rẽ hoặc giao nhau của đường thoát nạn.

Đèn chỉ dẫn thoát nạn lắp ở độ cao bao nhiêu? Theo mục 5.2.8, biển báo an toàn phải lắp ở độ cao từ 2 m đến 2,7 m so với mặt sàn, hoặc ngay trên cửa nếu cửa cao hơn 2,7 m. Ở khu vực có khói tích tụ, nên gắn thấp hơn trần tối thiểu 0,5 m. Biển báo tầm thấp có đáy cách sàn từ 150 mm đến 200 mm.

Làm sao biết biển báo cần kích thước bao nhiêu? Dùng công thức h = L/z tại mục 5.2.7, trong đó h là chiều cao nhỏ nhất của biển (m), L là khoảng cách quan sát (m), z bằng 100 với biển được chiếu sáng từ bên ngoài và bằng 200 với biển chiếu sáng từ bên trong. Ví dụ: nhìn từ 30 m, biển tự phát sáng cần cao tối thiểu 0,15 m.

Đèn chỉ dẫn thoát nạn khác đèn chiếu sáng sự cố thế nào? Đèn chỉ dẫn thoát nạn (biển báo an toàn) chỉ ra hướng và vị trí lối ra. Đèn chiếu sáng sự cố tạo độ rọi trên đường thoát nạn để người thoát nạn nhìn thấy đường đi và vật cản. Cả hai đều được quy định trong TCVN 13456:2022 và cần trang bị đồng thời.
