Công tắc dòng chảy là gì?
Công tắc dòng chảy (tiếng Anh: flow switch, waterflow switch) là thiết bị lắp trực tiếp trên thân đường ống chữa cháy, phát tín hiệu điện khi có dòng nước chảy qua vị trí đó. Loại phổ biến nhất là kiểu lá (vane type): một lá nhựa mỏng thò vào lòng ống, nước chảy đẩy lá lệch đi và tác động vào công tắc bên ngoài.
Giá trị lớn nhất của thiết bị này là định vị. Một công tắc áp lực đặt tại cụm van chỉ nói được “có nước chảy trong hệ” — nhưng ở đâu thì không biết. Lắp công tắc dòng chảy trên từng nhánh ống của từng tầng hoặc từng khu vực thì tủ trung tâm biết ngay đầu phun mở ở tầng nào. Với nhà cao tầng, đây là khác biệt giữa vài phút và vài chục phút tìm kiếm.
Ý chính
- Phát hiện dòng chảy, không phải áp suất — lắp được trên từng nhánh nên xác định được vị trí.
- QCVN 10:2025/BCA: mỗi công tắc dòng chảy dùng làm tín hiệu báo cháy được tính là một vùng phát hiện cháy riêng — ảnh hưởng trực tiếp tới số địa chỉ cần dự phòng.
- Gần như luôn cần bộ trễ (retard) để chống báo giả do dao động áp hoặc búa nước.
Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam
Công tắc dòng chảy được nêu tên trực tiếp trong nhiều văn bản (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):
QCVN 10:2025/BCA (mục 1.5.6, chú thích): “Trường hợp các công tắc dòng chảy hoặc công tắc áp suất hoặc thiết bị có chức năng tương tự của hệ thống chữa cháy được sử dụng làm tín hiệu báo cháy và được giám sát bởi trung tâm báo cháy thì mỗi thiết bị được coi là một vùng phát hiện cháy riêng.”
Đây là điều khoản có hệ quả thiết kế rất cụ thể: nếu công trình có 20 nhánh mỗi nhánh một công tắc dòng chảy, thì đó là 20 vùng phát hiện cháy — phải tính vào dung lượng tủ trung tâm và số địa chỉ dự phòng ngay từ đầu.
Cùng mục 1.5.6 còn có một quy định thú vị: với gian phòng cao không quá 10 m trong nhà nhóm F5 đã trang bị hệ chữa cháy tự động có kết nối liên động với trung tâm báo cháy, thì cho phép không trang bị đầu báo cháy tự động (các thiết bị khác của hệ báo cháy vẫn phải trang bị). Trong trường hợp đó, chính công tắc dòng chảy và công tắc áp lực đóng vai trò phát hiện cháy.
Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.6): “…van báo động; van tràn ngập; van giám sát; van chọn vùng; công tắc áp lực; công tắc dòng chảy; ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động…”
Thông tư 36/2025/TT-BCA (Phụ lục V, mục III): “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy, ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động… tuân theo hướng dẫn của nhà sản xuất, tiêu chuẩn, quy chuẩn kỹ thuật có liên quan.”
TCVN 14496:2025 (mục 4.23): nhắc tới công tắc dòng chảy trong vai trò xác định vị trí đám cháy trên mạng đường ống của hệ chữa cháy tự động bằng nước cho nhà kho cao tầng.
Việc thiết kế hệ chữa cháy tự động bằng nước, trong đó có bố trí công tắc dòng chảy, thực hiện theo TCVN 7336:2021 (QCVN 10:2025/BCA mục 2.5.2); phần tín hiệu đưa về trung tâm tuân theo bộ TCVN 7568 (ISO 7240).
Đối chiếu quốc tế (NFPA)
Hệ Hoa Kỳ gọi là waterflow switch hoặc vane-type waterflow detector, quy định trong NFPA 13 (bố trí) và NFPA 72 (tín hiệu). NFPA 13 yêu cầu mỗi tầng phải có thiết bị báo dòng chảy riêng ở nhà nhiều tầng — cùng tinh thần “định vị theo khu vực” với cách tiếp cận của QCVN 10:2025/BCA.
Về chống báo giả, NFPA 72 cho phép bộ trễ tối đa 90 giây đối với thiết bị báo dòng chảy — đủ để lọc dao động áp nhưng không quá lâu làm chậm báo cháy. Đây là con số tham chiếu hữu ích khi cài đặt, vì cài trễ quá dài là cách “chữa” báo giả rất phổ biến nhưng làm mất ý nghĩa của thiết bị. NFPA 25 yêu cầu thử báo dòng chảy định kỳ bằng cách mở van thử. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.
Nguyên lý & phân loại
Nguyên lý kiểu lá: một lá nhựa dẻo được luồn qua lỗ khoan trên thân ống, thò vào lòng ống. Khi có dòng chảy, áp lực nước đẩy lá lệch theo hướng dòng; chuyển động này truyền qua trục ra ngoài và tác động vào cụm công tắc. Bên trong cụm công tắc có bộ trễ cơ khí — thường là một bánh xe khí hoặc cơ cấu giảm chấn — làm chậm việc đóng tiếp điểm, để dòng chảy thoáng qua không gây báo động.
| Loại | Nguyên lý | Đặc điểm |
|---|---|---|
| Kiểu lá (vane type) | Lá thò vào lòng ống, lệch theo dòng chảy | Phổ biến nhất; lắp trực tiếp trên ống qua lỗ khoan; có bộ trễ chỉnh được |
| Kiểu áp suất | Đo chênh áp do dòng chảy tạo ra | Chính là công tắc áp lực lắp tại van báo động — không định vị được theo nhánh |
| Kiểu paddle cho ống nhỏ | Cánh gạt trong thân van riêng | Dùng cho ống nhánh nhỏ, lắp bằng ren |
Phân biệt nhanh — ba thiết bị hay bị nhầm
| Thiết bị | Phát hiện | Định vị được không | Vị trí lắp |
|---|---|---|---|
| Công tắc dòng chảy | Có dòng nước chảy | Có — theo nhánh lắp đặt | Trực tiếp trên thân ống |
| Công tắc áp lực | Áp suất đạt ngưỡng | Không — chỉ biết “có nước chảy trong hệ” | Tại cụm van báo động, hoặc giám sát áp đường ống |
| Đồng hồ đo lưu lượng | Đo lượng nước chảy (L/s) | — | Trên đường thử; là thiết bị đo kiểm, không báo cháy |
Sản phẩm công tắc dòng chảy của các hãng
Đây là thiết bị chuyên dụng của các hãng làm phụ kiện hệ sprinkler (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):
Potter Electric (Hoa Kỳ)

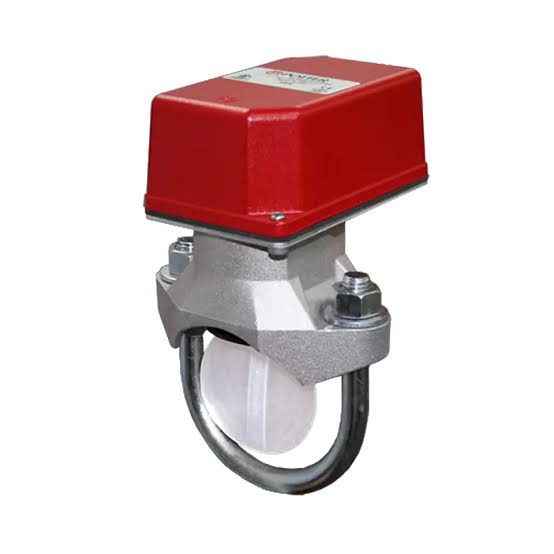

Dòng VSR — công tắc dòng chảy kiểu lá cho ống thép, có bộ trễ khí điều chỉnh được ngay trên thiết bị, 1 hoặc 2 bộ tiếp điểm SPDT, vỏ chống thời tiết cho bản ngoài trời. Hãng cũng có tài liệu hướng dẫn xử lý hiện tượng cycling (thiết bị đóng mở liên tục do dao động áp). Nguồn: pottersignal.com.
System Sensor (Honeywell, Hoa Kỳ)
Công tắc dòng chảy kiểu lá với bộ trễ chỉnh được, có phiên bản dùng cho ống nhựa CPVC. Nguồn: systemsensor.com.
Johnson Controls / Tyco (Hoa Kỳ)
Công tắc dòng chảy đồng bộ với cụm van sprinkler cùng hãng, dải cỡ ống rộng. Nguồn: tyco-fire.com.
Viking Group (Hoa Kỳ)
Công tắc dòng chảy kiểu lá cho hệ sprinkler ướt, kèm phụ kiện lắp đặt. Nguồn: vikinggroupinc.com.
Tên gọi khác / từ đồng nghĩa
Cùng một thiết bị, thị trường Việt Nam gọi bằng nhiều tên: công tắc dòng chảy = công tắc lưu lượng = công tắc báo dòng chảy = cảm biến dòng chảy = flow switch = waterflow switch = vane type flow switch. QCVN 10:2025/BCA, Nghị định 105/2025/NĐ-CP và Thông tư 36/2025/TT-BCA đều dùng cụm “công tắc dòng chảy”.
Thông số kỹ thuật điển hình
Giá trị điển hình theo tài liệu các hãng — luôn kiểm datasheet đúng model và đúng cỡ ống:
| Thông số | Giá trị điển hình |
|---|---|
| Cỡ ống lắp được | DN50 đến DN200 (mỗi model có dải cỡ riêng — không lắp lệch cỡ) |
| Lưu lượng tác động tối thiểu | tương đương lưu lượng của một đầu phun sprinkler nhỏ nhất trong hệ (theo hãng) |
| Bộ trễ (retard) | chỉnh được, thường từ vài giây đến khoảng 90 giây; NFPA 72 giới hạn tối đa 90 s |
| Áp làm việc tối đa | tới ~175–250 psi (12,1–17,2 bar) tùy model |
| Kiểu tiếp điểm | SPDT, 1 hoặc 2 bộ |
| Cấp bảo vệ vỏ | trong nhà loại tiêu chuẩn; ngoài trời hoặc tầng hầm ẩm cần bản chống thời tiết |
| Vật liệu lá | nhựa dẻo — phải cắt đúng theo cỡ ống nếu hãng yêu cầu |
| Chứng nhận quốc tế thường gặp | UL Listed, FM Approved (tùy hãng/model) |
Về cài đặt bộ trễ: đây là điểm cân bằng quan trọng. Trễ quá ngắn thì báo giả liên tục do dao động áp mạng cấp nước hoặc búa nước; trễ quá dài thì mất ý nghĩa phát hiện sớm. Nguyên tắc thực hành: cài trễ ở mức nhỏ nhất mà vẫn loại được báo giả, và nếu phải cài gần mức tối đa thì nên xử lý nguyên nhân dao động áp thay vì cứ tăng trễ.
Thiết bị thường đi cùng
| Thiết bị | Vai trò liên quan |
|---|---|
| Tủ trung tâm báo cháy | Nhận tín hiệu; mỗi công tắc dòng chảy chiếm một vùng phát hiện cháy |
| Module vào ra báo cháy | Đưa tiếp điểm của công tắc dòng chảy vào hệ địa chỉ |
| Van báo động · công tắc áp lực | Tín hiệu ở cụm van, bổ sung cho tín hiệu theo nhánh |
| Van giám sát | Van cách ly nhánh — thường lắp cùng vị trí với công tắc dòng chảy |
| Van thử báo động cuối nhánh | Dùng để thử công tắc dòng chảy mà không cần kích hoạt đầu phun |
| Đầu phun sprinkler | Bộ phận tạo ra dòng chảy khi mở vì nhiệt |
Cách chọn và bố trí công tắc dòng chảy
- Chọn đúng cỡ ống: mỗi model chỉ dùng cho một dải cỡ ống nhất định; lá phải cắt đúng theo hướng dẫn nếu hãng yêu cầu. Lắp lệch cỡ làm lá chạm thành ống hoặc không đủ diện tích hứng dòng.
- Bố trí theo khu vực cần định vị: thông thường mỗi tầng hoặc mỗi khu vực chức năng một công tắc. Đây chính là giá trị của thiết bị — bố trí quá ít thì mất khả năng định vị.
- Tính số vùng phát hiện cháy: nhớ rằng mỗi công tắc dòng chảy làm tín hiệu báo cháy được tính là một vùng riêng theo QCVN 10:2025/BCA mục 1.5.6 — cộng vào dung lượng tủ và số địa chỉ dự phòng.
- Ưu tiên model có bộ trễ chỉnh được ngay trên thiết bị để hiệu chỉnh tại chỗ sau khi vận hành thực tế.
- Chọn vỏ theo môi trường: tầng hầm, trục kỹ thuật ẩm, ngoài trời cần bản chống thời tiết.
- Cân nhắc giải pháp không dây khi vị trí lắp xa tủ trung tâm và việc kéo dây tốn kém — nhất là với công trình cải tạo đang hoạt động.
Lắp đặt & bảo trì
Lắp trên đoạn ống thẳng, cách khuỷu, van hoặc chỗ thu hẹp một khoảng theo khuyến cáo của hãng — dòng rối ngay sau khuỷu làm lá rung và gây báo giả. Lắp đúng chiều dòng chảy theo mũi tên trên thân thiết bị. Khoan lỗ đúng đường kính và làm sạch ba-via bên trong ống trước khi lắp lá. Bố trí van thử báo động ở cuối nhánh để thử được thiết bị mà không phải kích hoạt đầu phun.
Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) và QCVN 10:2025/BCA — bảo dưỡng hệ thống chữa cháy tự động ít nhất một năm một lần. Nội dung nên có: mở van thử cuối nhánh và bấm giờ từ lúc mở van tới lúc tủ báo (đối chiếu với thời gian trễ đã cài); xác nhận tủ hiển thị đúng vùng; kiểm tiếp điểm và đầu cốt; kiểm lá còn nguyên không bị mòn hay gãy.
Lỗi thường gặp & cách khắc phục
- Báo động giả liên tục (cycling): dao động áp mạng cấp nước, búa nước, hoặc khí lẫn trong ống làm lá rung. Khắc phục: tăng bộ trễ ở mức vừa đủ, xả hết khí trong hệ, kiểm chế độ bơm bù áp; tài liệu của Potter về hiện tượng flowswitch cycling nêu đúng ba nguyên nhân này.
- Không báo khi có dòng chảy: lá bị gãy hoặc kẹt, tiếp điểm hỏng, hoặc bộ trễ cài quá dài. Khắc phục: mở van thử và bấm giờ; nếu quá thời gian trễ mà không báo thì tháo kiểm tra lá và tiếp điểm.
- Lá gãy do lắp sai cỡ ống: lá quá dài chạm thành ống rồi gãy theo thời gian. Khắc phục: kiểm model có đúng dải cỡ ống không; cắt lá theo đúng hướng dẫn hãng khi lắp.
- Báo sai vùng: đấu nhầm kênh hoặc lập trình địa chỉ sai. Khắc phục: thử lần lượt từng công tắc bằng van thử và đối chiếu với bản vẽ; cập nhật nhãn trên tủ.
- Cài trễ quá dài để “chữa” báo giả: làm mất ý nghĩa phát hiện sớm — nước đã chảy cả phút mà tủ chưa báo. Khắc phục: xử lý nguyên nhân dao động áp thay vì tăng trễ; tham chiếu giới hạn 90 giây của NFPA 72.
- Ăn mòn tiếp điểm ở tầng hầm ẩm: dùng bản trong nhà cho vị trí ẩm ướt. Khắc phục: thay bằng bản có cấp bảo vệ vỏ cao hơn; tăng tần suất kiểm tra ở các vị trí ẩm.
Câu hỏi thường gặp
Công tắc dòng chảy khác công tắc áp lực thế nào? Công tắc dòng chảy phát hiện dòng nước đang chảy tại vị trí lắp, nên xác định được khu vực có đầu phun mở. Công tắc áp lực phát hiện áp suất đạt ngưỡng, thường lắp tại cụm van báo động nên chỉ cho biết có nước chảy trong hệ mà không định vị được.
Mỗi công tắc dòng chảy có tốn một vùng phát hiện cháy không? Có. QCVN 10:2025/BCA mục 1.5.6 chú thích nêu rõ: khi công tắc dòng chảy hoặc công tắc áp suất được dùng làm tín hiệu báo cháy và được trung tâm báo cháy giám sát thì mỗi thiết bị được coi là một vùng phát hiện cháy riêng. Cần tính điều này khi chọn dung lượng tủ.
Vì sao công tắc dòng chảy cần bộ trễ? Vì mạng cấp nước luôn có dao động áp và búa nước; những xung này làm lá rung và có thể gây báo cháy giả. Bộ trễ làm chậm việc đóng tiếp điểm để lọc bỏ các dòng chảy thoáng qua. Nguyên tắc là cài trễ ở mức nhỏ nhất mà vẫn loại được báo giả.
Nên lắp bao nhiêu công tắc dòng chảy? Thông thường mỗi tầng hoặc mỗi khu vực chức năng một thiết bị, để tủ trung tâm định vị được khu vực có đầu phun mở. Bố trí quá ít làm mất chính giá trị của thiết bị. Việc bố trí cụ thể theo thiết kế được duyệt theo TCVN 7336:2021.
Thử công tắc dòng chảy thế nào? Mở van thử báo động ở cuối nhánh để tạo dòng chảy thật, bấm giờ từ lúc mở van tới lúc tủ báo và đối chiếu với thời gian trễ đã cài. Đồng thời xác nhận tủ hiển thị đúng vùng. Không nên thử bằng cách mô phỏng tín hiệu trên tủ, vì như vậy không kiểm tra được lá và cơ cấu cơ khí.
Lắp công tắc dòng chảy ngay sau khuỷu ống được không? Không nên. Dòng rối ngay sau khuỷu, van hoặc chỗ thu hẹp làm lá rung và gây báo giả. Phải lắp trên đoạn ống thẳng, cách các chi tiết này một khoảng theo khuyến cáo của nhà sản xuất.
Xem thêm
Công tắc áp lực · Van báo động · Đầu phun sprinkler · Hệ thống chữa cháy sprinkler · Module vào ra báo cháy · Tủ trung tâm báo cháy · Đồng hồ đo lưu lượng · Hub Tiêu chuẩn & Quy chuẩn PCCC.
Nguồn tham khảo
QCVN 10:2025/BCA (mục 1.5.6 và chú thích, mục 2.5.2) · QCVN 03:2026/BCA · TCVN 14496:2025 (mục 4.23) · TCVN 7336:2021 · bộ TCVN 7568 (ISO 7240) · Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.6) · Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) · NFPA 13, NFPA 25, NFPA 72 · tài liệu các hãng Potter, System Sensor, Tyco, Viking (nofollow)
