Van giám sát

Van giám sát là gì?

Van giám sát là van chặn (van khóa) trên đường ống chữa cháy có hai đặc điểm bắt buộc: (1) thể hiện rõ trạng thái đóng/mở nhìn được từ bên ngoài, và (2) được giám sát bằng công tắc điện (tamper switch / supervisory switch) đưa tín hiệu về tủ trung tâm báo cháy — để nếu ai đó khóa van mà quên mở lại thì hệ thống báo lỗi ngay.

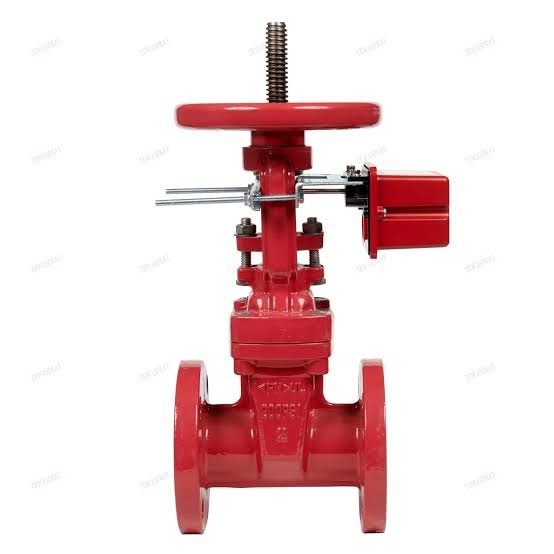

Kiểu van giám sát phổ biến nhất là van OS&Y (Outside Screw and Yoke — trục vít và gông ngoài): trục van nhô ra khỏi tay quay khi van mở và thụt vào khi van đóng, nên chỉ cần nhìn là biết trạng thái, kể cả từ xa. Ngoài ra còn có van bướm có bộ chỉ thị (butterfly valve with supervisory switch) và van chỉ thị kiểu trụ ngoài nhà (post indicator valve — PIV).

Ý chính

• Vấn đề mà van giám sát giải quyết: van khóa bị đóng nhầm là nguyên nhân hàng đầu khiến hệ chữa cháy không có nước khi cần.
• Van giám sát = van chặn + chỉ thị trạng thái + tín hiệu giám sát điện về trung tâm báo cháy.
• Là phương tiện PCCC có tên trong danh mục của Nghị định 105/2025/NĐ-CP.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Van giám sát được văn bản pháp quy Việt Nam gọi tên trực tiếp (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.6 — Thiết bị thuộc hệ thống chữa cháy): “tủ điều khiển chữa cháy; chuông, còi, đèn, bảng hiển thị cảnh báo xả chất chữa cháy; van báo động; van tràn ngập; van giám sát; van chọn vùng; công tắc áp lực; công tắc dòng chảy; ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động; ống mềm dùng cho đầu phun chữa cháy; họng tiếp nước chữa cháy (họng chờ); đầu phun chất chữa cháy các loại…”

Thông tư 36/2025/TT-BCA (Phụ lục V, mục III — Bảo quản, bảo dưỡng thiết bị thuộc hệ thống chữa cháy): “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy, ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động… tuân theo hướng dẫn của nhà sản xuất, tiêu chuẩn, quy chuẩn kỹ thuật có liên quan.”

QCVN 10:2025/BCA đưa ra yêu cầu tương tự về chỉ thị trạng thái cho các van tại họng chờ tiếp nước (mục H.2.13): các họng chờ “phải được lắp đặt van một chiều và thể hiện trạng thái đóng/mở“. Ngoài ra, mục H.2.17 quy định cách bố trí van khóa trên nhánh cụt: “Những van để khóa nước từ các đường ống nhánh cụt phải được bố trí để bảo đảm mỗi đoạn ống chỉ khóa nhiều nhất là 5 họng nước chữa cháy trên cùng một tầng.” Việc thiết kế hệ chữa cháy tự động bằng nước thực hiện theo TCVN 7336:2021 (QCVN 10:2025/BCA mục 2.5.2); phần tín hiệu giám sát đưa về trung tâm báo cháy tuân theo bộ TCVN 7568 (ISO 7240).

Đối chiếu quốc tế (NFPA)

Theo phần chú giải của NFPA 25: “Indicating Valves. Indicating valves provide a dependable, visible indication of the open position, even at a distance.” Tài liệu này minh họa bằng cặp van OS&Y: van bên trái có trục nhô ra — đang mở; van bên phải có trục thụt ngang tay quay — đang đóng. NFPA 25 cũng nêu: theo NFPA 13, các van điều khiển nguồn cấp nước và van cấp nước cho hệ sprinkler phải là loại van có chỉ thị (indicating type), chỉ trừ một số trường hợp van hộp ngầm kiểu roadway-box được cơ quan thẩm quyền (AHJ) chấp thuận với điều kiện có sẵn cờ-lê chữ T tại chỗ để đóng/mở khi khẩn cấp.

Việc giám sát điện trạng thái van và truyền tín hiệu về trung tâm thuộc phạm vi NFPA 72. NFPA 25 quy định kiểm tra van điều khiển hằng tuần (van khóa niêm phong) hoặc hằng tháng (van có giám sát điện), và thử vận hành hằng năm. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý chỉ thị: ở van OS&Y, trục van có ren nằm bên ngoài thân van và chạy trong một gông (yoke). Quay tay quay làm trục tịnh tiến — trục nhô lên khi mở, thụt xuống khi đóng. Vị trí trục chính là chỉ thị cơ khí, không cần điện.

Nguyên lý giám sát điện: một công tắc giám sát gắn vào thân van, có cần gạt tì vào trục (với OS&Y) hoặc vào cơ cấu truyền động (với van bướm). Khi van rời khỏi vị trí mở hoàn toàn, công tắc chuyển trạng thái và gửi tín hiệu trouble/supervisory về tủ trung tâm báo cháy. Ngưỡng tác động cụ thể phải tra datasheet của đúng model — ví dụ tài liệu dòng OSYSU của Potter nêu công tắc báo khi trục van dịch chuyển khoảng hai vòng quay tay quay; các model và hãng khác có cữ tác động khác nhau, phải chỉnh và kiểm theo hướng dẫn riêng.

Phân biệt nhanh

Van giám sát là van do người đóng/mở, có chỉ thị và được giám sát điện. Van một chiều tự động chặn dòng ngược, không có tay vặn. Van báo động, van khô, van tràn ngập/preaction là van điều khiển tự động của hệ chữa cháy. Công tắc giám sát van chỉ là bộ phận gắn thêm để lấy tín hiệu — bản thân nó không phải là van.

Sản phẩm van giám sát của các hãng

Thị trường phân biệt hai nhóm sản phẩm: thân van (OS&Y, van bướm, PIV) và công tắc giám sát gắn kèm (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Potter Electric (Hoa Kỳ) — công tắc giám sát van

Hãng chuyên về thiết bị giám sát cho hệ sprinkler, có dòng công tắc giám sát cho van OS&Y (loạt OSYSU) và cho van bướm, van PIV. Công tắc có 1 hoặc 2 bộ tiếp điểm SPDT, vỏ chống thời tiết, kèm vít chống tháo. Nguồn: pottersignal.com.

Johnson Controls / Tyco (Hoa Kỳ)

Cung cấp van bướm có bộ chỉ thị và công tắc giám sát tích hợp, van OS&Y cho cụm van sprinkler, đồng bộ với van báo động và van khô cùng hãng. Nguồn: tyco-fire.com.

Victaulic (Hoa Kỳ)

Dòng FireLock — van bướm nối rãnh có bộ chỉ thị và công tắc giám sát tích hợp trong hộp số, giảm số chi tiết lắp thêm. Nguồn: victaulic.com.

Viking Group (Hoa Kỳ)

Cung cấp van OS&Y, van bướm giám sát và công tắc giám sát cho cụm van hệ sprinkler. Nguồn: vikinggroupinc.com.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường Việt Nam gọi bằng nhiều tên: van giám sát = van OS&Y = van cửa OSY = van chặn có giám sát = van khóa chỉ thị = supervised control valve = indicating valve. Bộ phận gắn kèm gọi là công tắc giám sát van = công tắc tamper = tamper switch = supervisory switch. Văn bản pháp quy Việt Nam dùng thống nhất cụm “van giám sát” (Nghị định 105/2025/NĐ-CP, Thông tư 36/2025/TT-BCA).

Thông số kỹ thuật điển hình

Giá trị dưới đây mang tính điển hình — luôn kiểm datasheet đúng model trước khi chọn:

Thiết bị thường đi cùng

Cách chọn van giám sát

• Ưu tiên loại có chỉ thị nhìn được: OS&Y cho phòng bơm và cụm van; van bướm có bộ chỉ thị cho nơi chật; PIV/WPIV cho đường ống ngầm ngoài nhà.
• Bắt buộc có công tắc giám sát nếu van nằm trên đường cấp nước cho hệ chữa cháy — chọn công tắc có đủ tiếp điểm cho tủ trung tâm và có vít chống tháo.
• Tổn thất áp: van bướm tổn thất cao hơn van cửa OS&Y ở cùng cỡ — cần đưa vào tính toán thủy lực.
• Không gian thao tác: van OS&Y cần khoảng trống phía trên để trục nhô ra khi mở — kiểm tra chiều cao trần phòng bơm trước khi chọn.
• Chứng nhận và hồ sơ: ưu tiên UL/FM của đúng model. Phụ lục danh mục phương tiện PCCC của Nghị định 105/2025/NĐ-CP có nêu tên “van giám sát”. Cần hiểu đúng cơ chế: giấy phép lưu thông cấp cho mẫu phương tiện, do bên sản xuất, lắp ráp hoặc nhập khẩu xin cho mẫu lần đầu — không phải thủ tục mà chủ công trình phải xin cho từng van đã lắp. Việc của người mua là yêu cầu nhà cung cấp xuất trình hồ sơ của đúng mẫu đang bán.

Lắp đặt & bảo trì

Lắp van ở vị trí dễ tiếp cận, có biển chỉ dẫn khu vực mà van phục vụ. Van giám sát trên đường cấp nước chữa cháy luôn phải ở trạng thái mở hoàn toàn; nếu chưa nối được tín hiệu giám sát điện thì phải khóa niêm phong và kiểm tra bằng mắt theo chu kỳ ngắn. Đấu công tắc giám sát về mạch giám sát của tủ trung tâm báo cháy (không đấu chung mạch báo cháy) để phân biệt được sự cố với báo cháy.

Về bảo quản – bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III), thực hiện theo hướng dẫn nhà sản xuất và tiêu chuẩn, quy chuẩn liên quan; QCVN 10:2025/BCA yêu cầu bảo dưỡng hệ thống chữa cháy tối thiểu một năm một lần. Hệ tham chiếu NFPA 25 yêu cầu kiểm tra van điều khiển hằng tuần/hằng tháng và thử vận hành hằng năm (đóng – mở hết hành trình rồi trả về mở hoàn toàn).

Lỗi thường gặp & cách khắc phục

• Van bị đóng mà không ai biết: lỗi nguy hiểm nhất — hệ chữa cháy mất nước hoàn toàn. Khắc phục: bắt buộc lắp công tắc giám sát nối về trung tâm; nếu không có thì khóa niêm phong và tăng tần suất kiểm tra bằng mắt.
• Công tắc giám sát không gửi tín hiệu: cần gạt bị lệch, tiếp điểm hỏng, dây đứt/lỏng. Khắc phục: thử bằng cách quay van vài vòng và xác nhận tủ trung tâm có báo; chỉnh lại cữ tác động theo hướng dẫn hãng.
• Van kẹt không quay được: lâu ngày không vận hành, trục khô, gioăng bám cặn. Khắc phục: đưa vào lịch thử vận hành định kỳ (đóng – mở hết hành trình), bôi trơn trục theo hướng dẫn hãng.
• Mở van chưa hết hành trình: gây tổn thất áp lớn nhưng chỉ thị vẫn “mở”. Khắc phục: sau mỗi lần bảo trì phải quay hết hành trình rồi lùi lại 1/4 vòng theo hướng dẫn hãng, và kiểm tra chênh áp.
• Rò rỉ ở cổ trục: gioăng cổ trục lão hóa. Khắc phục: siết lại ép cổ trục hoặc thay gioăng theo bộ phụ tùng của hãng.

Câu hỏi thường gặp

OS&Y là viết tắt của gì? OS&Y là Outside Screw and Yoke — trục vít và gông nằm bên ngoài thân van. Nhờ cấu tạo này, trục van nhô ra khi van mở và thụt vào khi van đóng, cho phép nhận biết trạng thái van bằng mắt từ khoảng cách xa.

Vì sao van trên đường ống chữa cháy phải được giám sát? Vì van khóa bị đóng nhầm (sau bảo trì, sửa chữa hoặc do người khác tác động) sẽ làm hệ chữa cháy không có nước khi cháy, mà nhìn bề ngoài hệ vẫn “bình thường”. Công tắc giám sát gửi tín hiệu về tủ trung tâm khi van rời vị trí mở hoàn toàn — cữ tác động cụ thể theo datasheet của model.

Van giám sát có nằm trong danh mục quản lý ở Việt Nam không? Có. Nghị định 105/2025/NĐ-CP liệt kê “van giám sát” trong nhóm thiết bị thuộc hệ thống chữa cháy, và Thông tư 36/2025/TT-BCA (Phụ lục V) đưa van giám sát vào danh mục thiết bị phải bảo quản, bảo dưỡng. Lưu ý phân biệt: việc thiết bị có tên trong danh mục không đồng nghĩa chủ công trình phải đi xin giấy phép — giấy phép lưu thông cấp cho mẫu phương tiện và thuộc trách nhiệm bên sản xuất, lắp ráp hoặc nhập khẩu.

Van giám sát khác van bướm thường ở chỗ nào? Van bướm thường chỉ là van chặn. Van bướm dùng làm van giám sát phải có bộ chỉ thị trạng thái trên hộp số truyền động và có công tắc giám sát đưa tín hiệu về trung tâm báo cháy.

Tín hiệu van giám sát nên đưa về đâu trong tủ báo cháy? Nên đưa về mạch giám sát/sự cố (supervisory) chứ không đấu chung với mạch báo cháy, để người trực phân biệt được “van bị đóng” với “có cháy” và xử lý đúng quy trình.

Xem thêm

Van một chiều · Van báo động · Van khô · Van preaction · Công tắc dòng chảy · Tủ trung tâm báo cháy · Hub Tiêu chuẩn & Quy chuẩn PCCC.

Nguồn tham khảo

Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.6) · Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) · QCVN 10:2025/BCA (mục 2.5.2, H.2.13, H.2.17) · QCVN 03:2026/BCA · TCVN 7336:2021 · bộ TCVN 7568 (ISO 7240) · NFPA 13, NFPA 25 (Handbook 2020), NFPA 72 · tài liệu các hãng Potter, Tyco, Victaulic, Viking (nofollow).

Biên tập & thẩm định: Ban nội dung kỹ thuật PCCC Việt Nam · Cập nhật lần cuối: 03/8/2026.
