Van báo động

Van báo động là gì?

Van báo động (tiếng Anh: alarm valve, alarm check valve) là van chính đứng đầu hệ thống chữa cháy sprinkler kiểu ướt. Nó làm ba việc cùng lúc trong một thân van — điều mà chính định nghĩa của quy chuẩn nêu rõ:

QCVN 03:2026/BCA (mục 1.4.50 — Van báo động, dùng cho hệ thống Sprinkler kiểu ướt): “Van cho phép nước chảy vào hệ thống chữa cháy Sprinkler kiểu ướt, ngăn nước chảy ngược lại và kết hợp cấp nước để vận hành cơ cấu báo động trong điều kiện dòng chảy quy định.”

Nói cách khác, van báo động về bản chất là một van một chiều có thêm cổng báo động. Ở trạng thái chờ, lá van đóng và giữ cân bằng áp hai bên. Khi một đầu phun sprinkler mở vì nhiệt, nước chảy qua van, lá van nhấc lên và một phần nước được dẫn ra cổng báo động — đi qua bình làm trễ rồi tới chuông nước và công tắc áp lực.

Ý chính

• Chỉ dùng cho hệ sprinkler kiểu ướt — đường ống luôn đầy nước.
• Ba chức năng trong một thân van: cho nước vào · chặn dòng ngược · phát tín hiệu báo động.
• Van báo động, bình làm trễ và chuông nước là một cụm — cùng nằm trong TCVN 6305-2:2007.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Ngoài định nghĩa tại mục 1.4.50 đã dẫn ở trên, van báo động còn xuất hiện ở nhiều nơi (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

QCVN 03:2026/BCA (mục 2 — Tài liệu viện dẫn): “TCVN 6305-2:2007 (ISO 6182-2:2005) Phòng cháy chữa cháy — Hệ thống Sprinkler tự động — Phần 2: Yêu cầu và phương pháp thử đối với van báo động kiểu ướt, bình làm trễ và chuông nước.”

Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.6): “…tủ điều khiển chữa cháy; chuông, còi, đèn, bảng hiển thị cảnh báo xả chất chữa cháy; van báo động; van tràn ngập; van giám sát; van chọn vùng; công tắc áp lực; công tắc dòng chảy…”

Thông tư 36/2025/TT-BCA (Phụ lục V, mục III): “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy, ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động… tuân theo hướng dẫn của nhà sản xuất, tiêu chuẩn, quy chuẩn kỹ thuật có liên quan.”

Trong danh mục kiểm định phương tiện PCCC của QCVN 03:2026/BCA, van báo động (mục 2.6.3, Alarm Valve) có 11 chỉ tiêu kỹ thuật thử theo TCVN 6305-2:2007, bao gồm: ngoại quan; lò xo và màng; sức chịu đựng; tổn thất thủy lực do ma sát; rò rỉ và biến dạng của van; độ bền của thân; khả năng chịu tác động của ngọn lửa; yêu cầu về vận hành; cấu tạo và độ nghe rõ của chuông nước (nếu có); bình làm trễ (độ bền và thoát nước); và chống ăn mòn.

Cách quy chuẩn gộp chuông nước và bình làm trễ thành hai chỉ tiêu của van báo động cho thấy rõ: ba thiết bị này được coi là một cụm, không phải ba thứ rời rạc.

Việc thiết kế hệ chữa cháy tự động bằng nước thực hiện theo TCVN 7336:2021 (QCVN 10:2025/BCA mục 2.5.2). Lưu ý: bản gốc TCVN 7336:2021 không nằm trong kho tài liệu của bài này — cần đối chiếu trực tiếp khi trích điều khoản cụ thể.

Đối chiếu quốc tế (NFPA)

Hệ Hoa Kỳ gọi là alarm check valve, quy định trong NFPA 13, kiểm tra – thử nghiệm – bảo trì theo NFPA 25. Cách hiểu về chức năng trùng khớp với QCVN 03:2026/BCA: van một chiều có cổng báo động.

Điểm khác biệt thực tế đáng lưu ý: trong thực hành Bắc Mỹ hiện nay, nhiều hệ sprinkler ướt không dùng van báo động mà chỉ dùng công tắc dòng chảy kiểu lá lắp trực tiếp trên ống chính, kết hợp một van một chiều thường. Lý do: công tắc dòng chảy có bộ trễ điện chỉnh được, ít bộ phận cơ khí phải bảo trì hơn cụm van báo động với bình làm trễ và chuông nước.

NFPA 25 yêu cầu thử báo động dòng nước định kỳ (thường hằng quý với hệ ướt) bằng cách mở van thử báo động và xác nhận tín hiệu phát ra trong khoảng thời gian quy định. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: lá van (clapper) nằm giữa buồng dưới (phía nguồn nước) và buồng trên (phía hệ sprinkler). Ở trạng thái chờ, áp hai bên cân bằng và lá van đè xuống đế, bịt kín cổng báo động. Khi đầu phun mở, nước trong hệ chảy đi làm áp buồng trên giảm; áp nguồn đẩy lá van nhấc lên, nước tràn qua và một phần rẽ vào cổng báo động. Dòng nước này đi qua bình làm trễ (lọc xung áp) rồi tới chuông nước và công tắc áp lực.

Một số model có đế van kiểu vành nước (water grooved seat) giữ một màng nước mỏng ở đế, giúp lá van đóng kín hơn và giảm rò rỉ vào cổng báo động khi áp nguồn dao động.

Phân biệt nhanh — bốn van đứng đầu bốn loại hệ

Đường báo động của van: bình làm trễ, chuông nước, công tắc áp lực

Van báo động chỉ là cái cửa. Thứ biến việc “cửa mở” thành tín hiệu người ta nghe và thấy được là ba thiết bị nằm trên đường báo động phía sau van, theo đúng thứ tự dòng nước đi qua:

Bình làm trễ — bộ lọc theo thời gian

Áp trong mạng cấp nước dao động liên tục (bơm khởi động, van ở nơi khác đóng mở, búa nước). Mỗi lần áp nhích lên, một ít nước lọt qua lá van ra cổng báo động — đủ để làm chuông kêu nếu không có gì cản. Bình làm trễ buộc lượng nước đó phải làm đầy bình trước; nước ít thì thoát hết qua lỗ xả ở đáy, chỉ dòng chảy liên tục (đầu phun đã mở) mới làm bình đầy và đẩy tín hiệu đi tiếp.

⚠️ Không được bịt lỗ xả ở đáy bình. Rỉ nước ít sau khi áp dao động là bình đang làm việc đúng. Rỉ liên tục khi áp ổn định mới là bất thường — dấu hiệu lá van không kín, phải kiểm tra van chứ không phải bịt lỗ. Bịt lỗ xả làm bình đầy sẵn và xung áp đầu tiên sẽ gây báo giả ngay.

Bình làm trễ không phải hệ nào cũng cần — chỉ dùng khi nguồn nước có dao động áp. Đổi lại, có bình thì tín hiệu thật cũng chậm hơn vài chục giây; thời gian này được tính vào phép thử dòng chảy khi nghiệm thu.

Chuông nước — lớp báo động không cần điện

Nước qua bình làm trễ chảy tới chuông nước, làm quay một tuốc-bin; qua cơ cấu lệch tâm, tuốc-bin làm búa gõ liên tục vào vỏ chuông kim loại. Toàn bộ năng lượng lấy từ chính dòng nước, nên chuông vẫn kêu khi mất điện, cháy tủ điện hoặc hỏng tủ báo cháy — đó là lý do tồn tại của nó.

Hai điểm hay bị bỏ qua khi bảo trì: (1) đường xả của chuông phải thông và xả ra chỗ nhìn thấy được — tắc đường xả thì tuốc-bin quay yếu hoặc không quay, chuông im mà không ai biết; (2) chuông im lặng không chứng minh hệ tốt — cách duy nhất để biết nó còn chạy là mở van thử dòng chảy định kỳ và nghe.

Chuông nước và còi/đèn báo cháy điện là hai lớp khác nhau, không thay nhau: chuông nước báo ra bên ngoài và không cần điện; còi/đèn báo cho người bên trong theo tín hiệu của hệ báo cháy.

Sản phẩm van báo động của các hãng

Van báo động luôn được mua theo cụm gồm thân van và bộ trim của cùng một hãng (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Johnson Controls / Tyco (Hoa Kỳ)

Dòng van báo động AV-1-300 và các model tương đương, kèm trim đầy đủ có bình làm trễ, chuông nước, đồng hồ áp và van thử. Nguồn: tyco-fire.com.

Viking Group (Hoa Kỳ)

Van báo động kiểu ướt với hai phương án trim: bản có chuông nước và bản chỉ dùng công tắc áp lực. Nguồn: vikinggroupinc.com.

Reliable Automatic Sprinkler (Hoa Kỳ)

Cung cấp trọn bộ van báo động, bình làm trễ và chuông nước; hãng cũng cung cấp các sơ đồ nguyên lý cụm van được dẫn lại trong sổ tay NFPA 25. Nguồn: reliablesprinkler.com.

Victaulic (Hoa Kỳ)

Dòng FireLock — van báo động nối bằng khớp rãnh, trim gọn, dễ lắp trong phòng van chật. Nguồn: victaulic.com.

Tại Việt Nam

Van báo động là hàng nhập khẩu, lắp theo thiết kế được thẩm định thiết kế.

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường Việt Nam gọi bằng nhiều tên: van báo động = van alarm = van báo động kiểu ướt = alarm valve = alarm check valve = wet alarm valve. Cả cụm gọi là cụm van báo động hoặc trạm van sprinkler. QCVN 03:2026/BCA, Nghị định 105/2025/NĐ-CP và Thông tư 36/2025/TT-BCA đều dùng cụm “van báo động”; TCVN 6305-2:2007 dùng “van báo động kiểu ướt”.

Thông số kỹ thuật điển hình

Giá trị điển hình theo tài liệu các hãng — luôn kiểm datasheet đúng model:

Hai đồng hồ áp là công cụ chẩn đoán rẻ nhất: đồng hồ trên và dưới lá van cho biết ngay tình trạng cụm van. Áp trên cao hơn áp dưới một chút là bình thường ở hệ ướt. Nếu áp trên tụt dần thì hệ đang rò; nếu chênh lệch lớn bất thường thì lá van hoặc đường ống có vấn đề. Nên ghi lại hai giá trị này trong mỗi lần kiểm tra để so sánh theo thời gian.

Thiết bị thường đi cùng

Cách chọn van báo động

• Chỉ dùng cho hệ ướt: khu vực có nguy cơ đóng băng hoặc không thể để nước trong ống thì phải dùng van khô hoặc van preaction, không dùng van báo động.
• Cỡ van và áp làm việc theo lưu lượng và cột áp thiết kế của vùng bảo vệ; nhớ cộng tổn thất thủy lực qua van vào tính toán tới đầu phun bất lợi nhất.
• Chọn phương án trim: nếu công trình cần báo động không phụ thuộc điện thì chọn trim đầy đủ có bình làm trễ và chuông nước; nếu chỉ cần tín hiệu về tủ trung tâm thì trim gọn với công tắc áp lực đủ dùng — nhưng khi đó mất lớp báo động cơ khí dự phòng.
• Đánh giá dao động áp nguồn: nguồn nước đô thị dao động mạnh thì bắt buộc phải có bình làm trễ hoặc công tắc áp lực có bộ trễ điện.
• Trim phải đồng bộ theo hãng — không lắp ghép chéo hãng giữa thân van, bình làm trễ và chuông nước.
• Chứng nhận: ưu tiên UL/FM; tại Việt Nam van báo động là phương tiện PCCC theo Nghị định 105/2025/NĐ-CP mục 1.6 và thuộc danh mục kiểm định của QCVN 03:2026/BCA.

Lắp đặt & bảo trì

Lắp cụm van thẳng đứng trong phòng van có thoát nước sàn và lối tiếp cận. Bố trí van giám sát ở đầu nguồn để cô lập khi bảo trì, và van thử báo động để thử được cụm mà không kích hoạt đầu phun. Đường xả từ bình làm trễ và từ chuông nước phải dẫn ra điểm thoát nước quan sát được — nước rỉ liên tục ở đó là dấu hiệu lá van không kín. Dán sơ đồ trim và quy trình thử ngay tại cụm van.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) và QCVN 10:2025/BCA — bảo dưỡng hệ thống chữa cháy tự động ít nhất một năm một lần. Nội dung nên có: mở van thử báo động và bấm giờ tới khi chuông kêu và tủ nhận tín hiệu; ghi lại áp trên và áp dưới lá van để so với kỳ trước; kiểm lỗ xả bình làm trễ có thông không; kiểm chuông nước còn kêu rõ; và mở kiểm tra bên trong van theo chu kỳ để phát hiện cặn, gỉ ở đế van.

Lỗi thường gặp & cách khắc phục

• Báo động giả do dao động áp: áp nguồn nhích lên đẩy chút nước qua lá van ra cổng báo động. Khắc phục: kiểm bình làm trễ (lỗ xả có thông không), kiểm độ kín lá van, xem lại chế độ bơm bù áp; cân nhắc công tắc áp lực có bộ trễ điện.
• Nước rỉ liên tục từ đường xả: lá van không đóng kín do cặn, gỉ hoặc gioăng lão hóa. Khắc phục: cô lập cụm van, mở kiểm tra và vệ sinh đế van, thay gioăng. Tuyệt đối không bịt đường xả để “cho đỡ rỉ”.
• Thử van mà chuông không kêu, tủ không báo: đường ống báo động tắc, van khóa trên đường báo động bị đóng nhầm, hoặc công tắc áp lực hỏng. Khắc phục: thông đường ống, mở lại van và đưa van đó vào diện giám sát, thử công tắc áp lực.
• Tổn thất áp qua van lớn hơn tính toán: cặn bám trong thân van làm hẹp tiết diện. Khắc phục: so sánh chênh áp hai đồng hồ với giá trị nghiệm thu ban đầu; vệ sinh bên trong van.
• Van giám sát đầu nguồn bị đóng: cả hệ mất nước mà bên ngoài không có dấu hiệu. Khắc phục: bắt buộc lắp công tắc giám sát trên van này và đưa tín hiệu về tủ trung tâm.
• Lắp van báo động cho khu vực có nguy cơ đóng băng: nước trong ống đóng băng làm vỡ ống. Khắc phục: chuyển sang hệ khô hoặc hệ preaction cho khu vực đó — đây là lỗi thiết kế, phải xử lý từ gốc.

Câu hỏi thường gặp

Van báo động dùng để làm gì? Theo QCVN 03:2026/BCA mục 1.4.50, van báo động cho phép nước chảy vào hệ thống sprinkler kiểu ướt, ngăn nước chảy ngược lại, và kết hợp cấp nước để vận hành cơ cấu báo động trong điều kiện dòng chảy quy định. Tức nó vừa là van một chiều vừa là nguồn tín hiệu báo động.

Van báo động có phải là van một chiều không? Về bản chất là có — nó ngăn nước chảy ngược lại, đúng như định nghĩa của quy chuẩn. Điểm khác là van báo động có thêm cổng báo động dẫn nước tới bình làm trễ, chuông nước và công tắc áp lực.

Van báo động khác van khô thế nào? Van báo động dùng cho hệ sprinkler ướt — đường ống luôn đầy nước. Van khô dùng cho hệ kiểu khô — đường ống chứa khí nén, chỉ có nước sau khi van bật. Van khô cần thêm máy nén khí, công tắc báo áp khí thấp và quy trình reset sau mỗi lần bật.

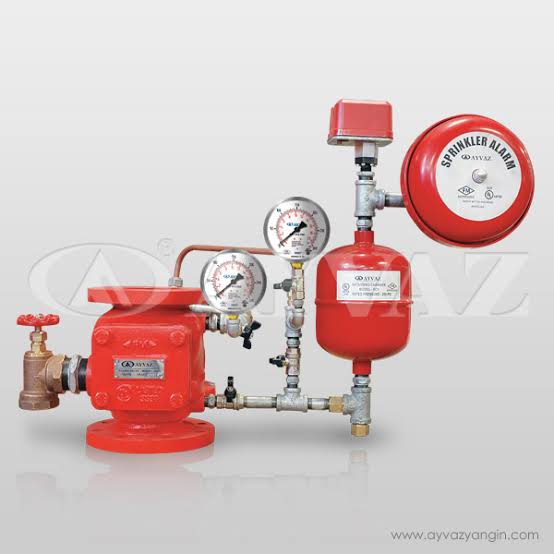

Cụm van báo động gồm những gì? Thân van cùng bộ trim, trong đó thường có bình làm trễ, chuông nước, công tắc áp lực, hai đồng hồ áp (trên và dưới lá van), van thử báo động và van xả. QCVN 03:2026/BCA coi chuông nước và bình làm trễ là hai chỉ tiêu kiểm định của van báo động, cho thấy đây là một cụm thống nhất.

Vì sao đường xả dưới cụm van hay rỉ nước? Rỉ chút ít sau khi áp nguồn dao động là bình thường — đó là bình làm trễ đang tháo lượng nước đã lọt qua. Nhưng nếu rỉ liên tục thì lá van không đóng kín, cần kiểm tra và vệ sinh đế van. Không được bịt đường xả vì như vậy sẽ vô hiệu hóa bình làm trễ.

Thử van báo động thế nào? Mở van thử báo động để tạo dòng chảy giả lập, bấm giờ tới khi chuông nước kêu và tủ trung tâm nhận tín hiệu từ công tắc áp lực. Đồng thời ghi lại áp trên và áp dưới lá van để so sánh với các kỳ trước. Việc bảo dưỡng thực hiện theo Thông tư 36/2025/TT-BCA và tối thiểu một năm một lần theo QCVN 10:2025/BCA.

Xem thêm

Bình làm trễ · Chuông nước · Công tắc áp lực · Công tắc dòng chảy · Van khô · Van preaction · Van tràn ngập · Hệ thống chữa cháy sprinkler · Hub Tiêu chuẩn & Quy chuẩn PCCC.

Nguồn tham khảo

QCVN 03:2026/BCA (mục 1.4.50, mục 2 tài liệu viện dẫn, mục 2.6.3 với 11 chỉ tiêu) · TCVN 6305-2:2007 (ISO 6182-2:2005) · QCVN 10:2025/BCA (mục 2.5.2) · TCVN 7336:2021 · Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.6) · Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) · NFPA 13, NFPA 25 · tài liệu các hãng Tyco, Viking, Reliable, Victaulic (nofollow)

Biên tập & thẩm định: Ban nội dung kỹ thuật PCCC Việt Nam · Cập nhật lần cuối: 03/8/2026.
