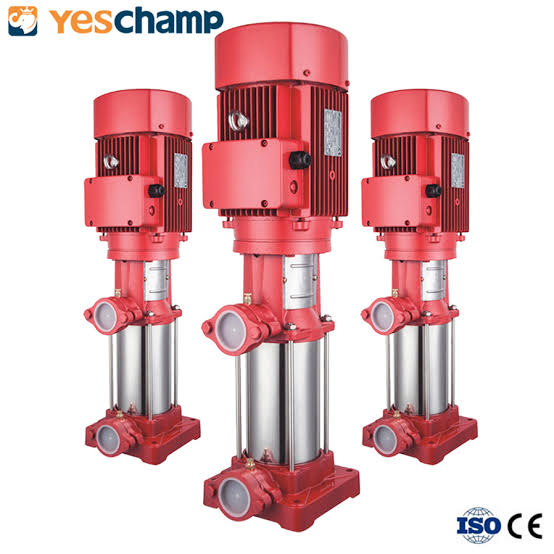

Bơm bù áp

Bơm bù áp là gì?

Bơm bù áp (tiếng Anh: jockey pump, pressure maintenance pump) là bơm nhỏ chạy song song với bơm chữa cháy, có một nhiệm vụ duy nhất: giữ áp suất thường trực trong đường ống chữa cháy.

Vấn đề mà nó giải quyết rất cụ thể. Đường ống chữa cháy luôn được duy trì áp để hệ sẵn sàng phun ngay khi có cháy. Nhưng mọi hệ đường ống đều rò rỉ chút ít qua gioăng, mối nối, cổ trục van. Áp tụt dần. Nếu không có bơm bù áp, bơm chữa cháy chính sẽ phải khởi động chỉ để bù vài lít nước rò rỉ — chạy vài giây rồi tắt, lặp đi lặp lại nhiều lần mỗi ngày. Hệ quả: động cơ và cánh bơm chính mòn nhanh, công tắc áp lực hỏng sớm, và người vận hành quen với việc bơm chính chạy nên không còn coi đó là dấu hiệu bất thường.

Bơm bù áp có lưu lượng rất nhỏ nhưng cột áp tương đương hoặc cao hơn bơm chính một chút, nên nó bù được rò rỉ mà không cần huy động bơm lớn.

Ý chính

• Không phải thiết bị chữa cháy — lưu lượng quá nhỏ để dập cháy; nó chỉ giữ áp ở trạng thái chờ.
• Nguyên tắc cài đặt: bơm bù áp phải khởi động và dừng ở ngưỡng áp cao hơn ngưỡng khởi động của bơm chính — nếu không, cả hai sẽ tranh nhau chạy.
• Bơm bù áp không được tính vào số bơm chính hay bơm dự phòng theo yêu cầu tại mục H.3.1 của QCVN 10:2025/BCA.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Cần nói thẳng một điều để anh không mất công tìm: trong kho văn bản pháp quy PCCC Việt Nam hiện hành mà bài này tra cứu, “bơm bù áp” không có một điều định nghĩa riêng mang đúng tên gọi này (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC). Các quy định liên quan tiếp cận vấn đề từ góc độ duy trì áp suất và điều khiển máy bơm:

QCVN 10:2025/BCA (mục H.3.1): “Máy bơm cấp nước chữa cháy dù thiết kế riêng biệt hay kết hợp với hệ thống nước sinh hoạt, sản xuất đều phải có máy bơm dự phòng, có thông số về lưu lượng, áp lực cấp nước không nhỏ hơn máy bơm chính…”

Điều khoản này nói về bơm dự phòng — thiết bị thay thế bơm chính khi bơm chính hỏng. Bơm bù áp không phải bơm dự phòng và không được tính vào số lượng bơm dự phòng yêu cầu, vì thông số của nó nhỏ hơn bơm chính rất nhiều. Đây là chỗ hay bị hiểu nhầm khi nghiệm thu: một cụm gồm “một bơm chính + một bơm bù áp” không đáp ứng yêu cầu tại mục H.3.1.

QCVN 10:2025/BCA (mục H.2.6): “Áp suất thủy tĩnh của hệ thống chữa cháy riêng biệt đo tại họng nước chữa cháy đặt ở mức nước thấp nhất không được vượt quá 0,6 MPa.” Với hệ nước sinh hoạt – chữa cháy, giới hạn là 0,45 MPa.

Đây là ràng buộc thực tế khi cài đặt bơm bù áp: ngưỡng áp mà bơm bù áp duy trì không được đẩy áp thủy tĩnh tại điểm bất lợi vượt các giới hạn trên. Cài áp quá cao để “cho chắc” là vi phạm quy chuẩn và gây nguy hiểm cho người sử dụng họng nước.

Việc thiết kế hệ chữa cháy tự động bằng nước, trong đó có phương án duy trì áp, thực hiện theo TCVN 7336:2021 (được QCVN 10:2025/BCA mục 2.5.2 chỉ định). Lưu ý: bản gốc TCVN 7336:2021 không nằm trong kho tài liệu của bài này — cần đối chiếu trực tiếp khi trích điều khoản cụ thể về bơm bù áp.

Đối chiếu quốc tế (NFPA)

NFPA 20 quy định khá cụ thể về jockey pump (hay pressure maintenance pump). Ba nguyên tắc đáng tham khảo:

• Kích cỡ: trong ngữ cảnh hệ sprinkler và hệ ống đứng, hướng dẫn của NFPA 20 là chọn bơm bù áp đủ nhỏ để không bù được lưu lượng của một đầu phun sprinkler mở — nếu bơm bù áp đủ mạnh để giữ áp khi có một đầu phun đang phun, nó sẽ che giấu sự cố, bơm chính không khởi động dù đang có cháy thật. ⚠️ Đây là hướng dẫn cho ngữ cảnh cụ thể đó, không phải quy tắc áp dụng cho mọi mạng PCCC. Kích cỡ thực tế phải tính từ lượng rò rỉ bình thường của hệ, đặc tính đường ống và yêu cầu của tiêu chuẩn áp dụng.
• Ngưỡng cài đặt: áp khởi động của bơm bù áp phải cao hơn áp khởi động của bơm chính một khoảng đủ rõ, để bơm chính chỉ vào cuộc khi bơm bù áp không kham nổi.
• Đường ống riêng: bơm bù áp có đường hút và đẩy riêng với van cách ly, để bảo trì nó mà không phải dừng cả hệ.

Nguyên tắc thứ nhất là điểm mà nhiều thiết kế ở Việt Nam bỏ qua — chọn bơm bù áp “cho khỏe” tưởng là an toàn hơn, thực chất lại làm hệ mất khả năng phát hiện sự cố. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: một công tắc áp lực đo áp trên đường ống chính. Khi áp tụt xuống ngưỡng cut-in của bơm bù áp, bơm chạy và nạp bù cho tới khi áp đạt ngưỡng cut-out thì dừng. Nếu áp tiếp tục tụt (do dòng chảy thật sự lớn — đầu phun mở hoặc mở họng nước), áp sẽ chạm ngưỡng thấp hơn nữa và bơm chính khởi động.

Thứ tự ngưỡng áp từ cao xuống thấp cần bảo đảm: dừng bơm bù áp → chạy bơm bù áp → chạy bơm chính → chạy bơm dự phòng. Sai thứ tự này là nguyên nhân của phần lớn sự cố “bơm chính chạy suốt” hoặc “hai bơm tranh nhau”.

Phân biệt nhanh

Bơm bù áp: lưu lượng rất nhỏ, chạy thường xuyên, giữ áp chờ. Bơm chữa cháy chính: lưu lượng lớn theo tính toán, chỉ chạy khi có cháy. Bơm dự phòng: thông số không nhỏ hơn bơm chính, thay bơm chính khi bơm chính hỏng. Bơm tăng áp sinh hoạt: thuộc hệ cấp nước sinh hoạt, không phải thiết bị PCCC — không được dùng thay bơm bù áp cho hệ chữa cháy.

Sản phẩm bơm bù áp của các hãng

Bơm bù áp thường được cung cấp cùng cụm bơm chữa cháy của một hãng (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Grundfos (Đan Mạch)

Dòng bơm ly tâm nhiều cấp trục đứng thường được dùng làm bơm bù áp trong cụm bơm chữa cháy, có sẵn phương án điều khiển bằng công tắc áp lực hoặc biến tần. Nguồn: grundfos.com.

Ebara (Nhật Bản)

Bơm ly tâm nhiều cấp cỡ nhỏ phù hợp vai trò bù áp, đồng bộ với bơm chính cùng hãng. Nguồn: ebara.com.

Pentair (Hoa Kỳ)

Cung cấp cụm bơm chữa cháy theo NFPA 20 kèm bơm bù áp và bảng điều khiển bơm bù áp riêng. Nguồn: pentair.com.

Tại Việt Nam

Bơm bù áp chủ yếu là hàng nhập, lắp thành cụm bởi nhà thầu trong nước. Điểm cần kiểm: (1) lưu lượng đủ nhỏ — không đủ để bù cho một đầu phun sprinkler mở; (2) cột áp phù hợp để giữ áp chờ mà không vượt giới hạn áp thủy tĩnh tại mục H.2.6 của QCVN 10:2025/BCA; (3) có bảng điều khiển và công tắc áp lực riêng, không dùng chung ngưỡng với bơm chính.

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường Việt Nam gọi bằng nhiều tên: bơm bù áp = bơm bù áp lực = bơm duy trì áp suất = bơm jockey = jockey pump = pressure maintenance pump. Một số nơi gọi nhầm là “bơm mồi” — không đúng: bơm mồi (priming pump) là thiết bị nạp nước mồi cho bơm chính trước khi khởi động, chức năng hoàn toàn khác.

Thông số kỹ thuật điển hình

Thông số bơm bù áp phải tính theo từng hệ — không có con số dùng chung. Bảng dưới đây nêu các đại lượng cần xác định và nguyên tắc chọn:

Ví dụ thứ tự ngưỡng áp (minh họa cách sắp xếp, giá trị cụ thể phải theo tính toán của công trình): dừng bơm bù áp ở áp cao nhất → chạy bơm bù áp thấp hơn một chút → chạy bơm chính thấp hơn nữa → chạy bơm dự phòng thấp nhất. Bốn ngưỡng này phải tách nhau đủ rõ. Nếu ngưỡng chạy bơm bù áp và bơm chính quá gần nhau, một dao động áp nhỏ cũng làm cả hai cùng khởi động.

Thiết bị thường đi cùng

Cách chọn bơm bù áp

• Chọn theo rò rỉ thực tế, không chọn “cho khỏe”. Kích cỡ tính từ lượng rò rỉ bình thường của hệ. Riêng với hệ sprinkler và ống đứng, giữ nguyên tắc của NFPA 20: bơm bù áp không nên đủ sức bù cho một đầu phun mở, vì như vậy sẽ giữ được áp khi đang có cháy nhỏ và khiến bơm chính không khởi động.
• Cài ngưỡng áp theo đúng thứ tự và tách nhau đủ rõ để tránh tranh chạy.
• Kiểm giới hạn áp thủy tĩnh tại mục H.2.6 — không cài áp duy trì quá cao “cho chắc”.
• Bố trí đường hút, đường đẩy, van cách ly và van một chiều riêng để bảo trì bơm bù áp mà không dừng cả hệ.
• Cân nhắc bình tích áp — hệ có rò rỉ nhỏ mà không có bình tích áp sẽ khiến bơm bù áp đóng cắt liên tục và hỏng nhanh.
• Nhớ rằng bơm bù áp không được tính vào yêu cầu bơm dự phòng tại mục H.3.1 của QCVN 10:2025/BCA.

Lắp đặt & bảo trì

Lắp bơm bù áp trong cùng phòng bơm, có đường hút và đẩy riêng, có van cách ly hai đầu và van một chiều trên đường đẩy. Lắp công tắc áp lực của bơm bù áp ở vị trí đo được áp thực của đường ống chính, không đo ngay sát đầu đẩy bơm (dễ nhiễu do dao động cục bộ). Nên bố trí đồng hồ áp suất và bộ đếm số lần khởi động — số lần khởi động tăng dần là chỉ báo sớm rất tốt cho tình trạng rò rỉ của hệ.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA và QCVN 10:2025/BCA — bảo dưỡng hệ thống chữa cháy ít nhất một năm một lần. Nội dung nên có: kiểm ngưỡng áp chạy/dừng còn đúng thiết kế không; đếm số lần khởi động trong một chu kỳ và so với kỳ trước; kiểm bình tích áp còn đủ áp khí nạp; kiểm van một chiều; và quan trọng nhất — tìm nguyên nhân nếu bơm bù áp chạy nhiều hơn bình thường thay vì coi đó là chuyện thường.

Lỗi thường gặp & cách khắc phục

• Bơm bù áp chạy liên tục: hệ có rò rỉ đáng kể, van một chiều hỏng, hoặc có van xả bị mở. Khắc phục: coi đây là dấu hiệu cần điều tra, không phải chuyện bình thường — dò rò rỉ trên hệ, kiểm van một chiều và các van xả.
• Bơm bù áp và bơm chính tranh nhau chạy: ngưỡng áp đặt quá gần nhau. Khắc phục: cài lại theo đúng thứ tự với khoảng cách rõ ràng giữa các ngưỡng.
• Bơm bù áp quá khỏe che giấu sự cố (hệ sprinkler/ống đứng): khi có đầu phun mở, bơm bù áp vẫn giữ được áp nên bơm chính không khởi động — lỗi nguy hiểm và khó phát hiện. Khắc phục: đối chiếu lưu lượng bơm bù áp với lưu lượng một đầu phun theo hướng dẫn NFPA 20; thay bơm nhỏ hơn nếu cần.
• Đóng cắt liên tục làm hỏng bơm và công tắc: thiếu bình tích áp hoặc khoảng chênh giữa ngưỡng chạy và dừng quá hẹp. Khắc phục: bổ sung bình tích áp, nới rộng khoảng chênh trong giới hạn cho phép.
• Cài áp duy trì quá cao: làm áp tại họng nước vượt giới hạn của mục H.2.6, người dùng không giữ nổi lăng phun. Khắc phục: hạ ngưỡng cài, hoặc lắp van giảm áp và chia vùng áp lực theo chiều cao.
• Dùng bơm tăng áp sinh hoạt thay bơm bù áp: thiết bị không thuộc hệ PCCC, không có độ tin cậy và chứng nhận tương ứng. Khắc phục: thay bằng bơm đúng chủng loại trong cụm bơm chữa cháy.

Sự cố bơm đóng/cắt liên tục — nguyên nhân thường gặp

Đây là sự cố được hỏi nhiều nhất trong nhóm kỹ sư và người vận hành phòng bơm: bơm chạy vài giây rồi dừng, rồi lại chạy, lặp đi lặp lại hàng chục lần mỗi giờ. Tiếng Anh gọi là short cycling. Hậu quả không chỉ là ồn: mỗi lần khởi động là một lần dòng khởi động lớn đi qua động cơ và tiếp điểm, làm cháy tiếp điểm khởi động từ, mòn vòng bi, hỏng công tắc áp lực và rút ngắn tuổi thọ cả cụm bơm.

⚠️ Đọc mục này như một danh sách hạng mục cần kiểm tra, không phải như một hướng dẫn tự chỉnh. Việc đặt lại ngưỡng áp suất cho cụm bơm chữa cháy phải do đơn vị có chuyên môn thực hiện, dựa trên thông số thực tế của bơm và nguồn cấp nước của chính công trình đó. Các con số trong ví dụ dưới đây là ví dụ minh họa của NFPA 20, không phải giá trị để chép sang hệ khác.

Sáu nhóm nguyên nhân

Nguyên tắc đặt ngưỡng theo NFPA 20

Tài liệu NFPA 25 Handbook (Chương 8) dẫn ví dụ đặt ngưỡng tại phụ lục A.14.2.6(4)(f) của NFPA 20 để minh họa trình tự:

Bơm 1 000 gpm – 100 psi, áp đóng van (churn) 115 psi; nguồn hút từ mạng thành phố 50 psi (tĩnh nhỏ nhất) đến 60 psi (tĩnh lớn nhất). Khi đó: bơm bù áp dừng = 115 + 50 = 165 psi; bơm bù áp chạy = 165 − 10 = 155 psi; bơm chính dừng = 165 psi; bơm chính chạy = 155 − 5 = 150 psi; áp đóng van lớn nhất của bơm chính = 115 + 60 = 175 psi.

Và nguyên tắc quan trọng nhất rút ra từ ví dụ đó:

Thông thường có chênh lệch ít nhất 5 psi (0,4 bar) giữa ngưỡng khởi động của bơm bù áp và ngưỡng khởi động của bơm chính. Đặt chênh lệch nhỏ hơn 5 psi (0,4 bar) có thể làm bơm chính khởi động ngoài ý muốn.

Trình tự cần nhớ, từ áp cao xuống thấp: bơm bù áp dừng → bơm bù áp chạy → bơm chính chạy → bơm dự phòng chạy. Bốn mốc phải tách nhau rõ ràng, không được chồng lấn.

Ba lưu ý dễ bỏ sót

• Đường lấy tín hiệu áp phải riêng và có giảm xung. Bơm bù áp và bơm chính mỗi bơm một đường độc lập; trên mỗi đường có hai van một chiều hoặc hai khớp nối mặt bích phẳng, tác dụng là hạn chế số lần đóng/cắt do sốc áp tức thời. Thiếu chi tiết nhỏ này là nguyên nhân bị bỏ qua nhiều nhất.
• Bơm chính chạy nhiều bất thường là dấu hiệu phải điều tra. NFPA 25 nêu rõ tình trạng bơm chính có vẻ chạy quá nhiều cần được điều tra — có thể do đặt sai ngưỡng bơm bù áp hoặc do bơm bù áp đã mòn tới mức phải thay.
• Thử vận hành bơm bù áp trong kỳ kiểm tra năm. NFPA 25 không bắt thử lưu lượng bơm bù áp, nhưng khuyến nghị cho bơm chạy hết một chu trình đóng – mở bình thường trong kỳ thử bơm chữa cháy hằng năm để xác nhận các ngưỡng cài đặt vẫn đúng. Tại Việt Nam, QCVN 10:2025/BCA mục 1.5.13 quy định bảo dưỡng hệ thống, thiết bị chữa cháy tự động ít nhất một năm một lần.

Vì sao một số nơi yêu cầu bơm chính chỉ dừng bằng tay

NFPA 25 Handbook ghi nhận: một số cơ quan có thẩm quyền và công ty bảo hiểm yêu cầu bơm chữa cháy chỉ được dừng bằng thao tác tay, tháo hoặc vô hiệu rơ-le dừng tự động trong tủ điều khiển. Lý do là lo ngại bơm chữa cháy đóng/cắt lặp lại nhiều lần trong đám cháy rồi cuối cùng không khởi động lại được. NFPA 20 cho phép cả dừng tự động lẫn dừng bằng tay, trừ trường hợp bơm là nguồn nước chữa cháy duy nhất của công trình — khi đó bắt buộc chỉ dừng bằng tay.

Đây là điểm cần thống nhất với đơn vị thiết kế và cơ quan thẩm duyệt ngay từ đầu, vì nó thay đổi cách đấu tủ điều khiển. Xem thêm Tủ điều khiển bơm chữa cháy.

Câu hỏi thường gặp

Bơm bù áp có phải là bơm chữa cháy không? Không. Bơm bù áp chỉ giữ áp suất thường trực trong đường ống và bù các rò rỉ nhỏ; lưu lượng của nó quá nhỏ để dập cháy. Nó cũng không được tính vào số bơm chính hay bơm dự phòng theo yêu cầu tại mục H.3.1 của QCVN 10:2025/BCA.

Vì sao không nên chọn bơm bù áp quá khỏe? Với hệ sprinkler và hệ ống đứng, NFPA 20 hướng dẫn: nếu bơm bù áp đủ mạnh để giữ áp ngay cả khi một đầu phun đang phun, nó sẽ che giấu sự cố — bơm chữa cháy chính không khởi động dù đang có cháy. Lưu ý đây là hướng dẫn cho ngữ cảnh đó; kích cỡ bơm bù áp nói chung phải tính từ lượng rò rỉ bình thường của hệ và yêu cầu của tiêu chuẩn áp dụng.

Bơm bù áp chạy nhiều lần trong ngày có bình thường không? Không nên coi là bình thường. Số lần khởi động tăng dần là chỉ báo sớm cho thấy hệ đang rò rỉ nhiều hơn, hoặc van một chiều hỏng, hoặc có van xả bị mở. Nên đếm số lần khởi động theo chu kỳ và điều tra khi con số tăng.

Cài ngưỡng áp cho bơm bù áp thế nào? Theo thứ tự từ cao xuống thấp: dừng bơm bù áp → chạy bơm bù áp → chạy bơm chính → chạy bơm dự phòng. Các ngưỡng phải tách nhau đủ rõ để không tranh chạy, và áp duy trì không được làm áp thủy tĩnh tại họng nước vượt 0,6 MPa (hệ chữa cháy riêng) hoặc 0,45 MPa (hệ sinh hoạt – chữa cháy) theo mục H.2.6.

Có bắt buộc phải có bơm bù áp không? Kho văn bản pháp quy mà bài này tra cứu không có điều khoản nêu đích danh “bơm bù áp” là bắt buộc. Việc thiết kế hệ chữa cháy tự động bằng nước, bao gồm phương án duy trì áp, thực hiện theo TCVN 7336:2021 và hồ sơ thiết kế được thẩm định thiết kế. Về mặt kỹ thuật, hệ duy trì áp mà không có bơm bù áp sẽ khiến bơm chính khởi động liên tục và mòn nhanh.

Bơm bù áp khác bơm mồi thế nào? Hai thiết bị khác hẳn nhau. Bơm bù áp giữ áp trong đường ống ở trạng thái chờ. Bơm mồi (priming pump) nạp nước vào thân bơm chính trước khi khởi động, để bơm không bị mất mồi. Gọi bơm bù áp là “bơm mồi” là nhầm lẫn phổ biến.
