Hệ thống chữa cháy sprinkler là gì?
Hệ thống chữa cháy sprinkler là hệ chữa cháy tự động bằng nước — hoạt động không cần người vận hành, không cần điện ở khâu quyết định. Cấu tạo gồm bốn khối: nguồn nước (bể, mạng cấp nước), cụm bơm, mạng đường ống, và các đầu phun bố trí trên trần khu vực bảo vệ.
Điểm mạnh lớn nhất của hệ này thường bị hiểu sai. Nhiều người tưởng khi có cháy thì tất cả đầu phun cùng phun như trên phim. Thực tế với hệ sprinkler thông thường, chỉ những đầu phun bị nhiệt của đám cháy tác động mới mở — thường là một hoặc vài đầu ngay phía trên điểm cháy. Nhờ vậy thiệt hại do nước được giới hạn, và lưu lượng yêu cầu cũng không quá lớn.
Giá trị thực tế: hệ sprinkler dập hoặc khống chế đám cháy ngay ở giai đoạn đầu, khi nó còn nhỏ và trước khi người kịp phản ứng. Đây là khác biệt căn bản so với hệ họng nước vách tường — vốn cần người triển khai.
Ý chính
- Tự động hoàn toàn ở khâu quyết định: đầu phun mở vì nhiệt, không chờ tín hiệu điện.
- Chỉ đầu phun bị nhiệt tác động mới mở — không phải cả hệ cùng phun.
- Bốn kiểu hệ ứng với bốn loại van đứng đầu: ướt · khô · tác động trước · tràn ngập.
Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam
Kho văn bản pháp quy tiếp cận hệ sprinkler qua định nghĩa từng thành phần và chỉ định tiêu chuẩn thiết kế (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):
QCVN 10:2025/BCA (mục 2.5.2): “Việc thiết kế, lắp đặt hệ thống chữa cháy tự động được quy định tại các tiêu chuẩn tương ứng, bao gồm TCVN 7336, TCVN 13926, TCVN 13657-1, TCVN 13333, TCVN 6101, TCVN 7161-1, TCVN 7161-5, TCVN 7161-9, TCVN 7161-13, TCVN 7161-14, TCVN 7161-15, TCVN 13877-2, TCVN 14496, NFPA 15.”
Như vậy tiêu chuẩn thiết kế chính cho hệ sprinkler ở Việt Nam là TCVN 7336:2021 — Hệ thống chữa cháy tự động bằng nước, bọt: Yêu cầu thiết kế và lắp đặt. Với nhà kho có chiều cao xếp hàng trên giá đỡ từ 5,5 m đến 25 m, áp dụng thêm TCVN 14496:2025.
Lưu ý minh bạch: bản gốc TCVN 7336:2021 không nằm trong kho tài liệu của bài này. Các thông số cốt lõi của thiết kế — diện tích bảo vệ một đầu phun, cường độ phun theo nhóm nguy hiểm, diện tích tính toán, thời gian làm việc — cần đối chiếu trực tiếp bản gốc. Bài này chỉ trích những gì có trong kho.
Các thành phần được định nghĩa nguyên văn:
QCVN 03:2026/BCA (mục 1.4.50 — Van báo động, dùng cho hệ thống Sprinkler kiểu ướt): “Van cho phép nước chảy vào hệ thống chữa cháy Sprinkler kiểu ướt, ngăn nước chảy ngược lại và kết hợp cấp nước để vận hành cơ cấu báo động trong điều kiện dòng chảy quy định.”
QCVN 03:2026/BCA (mục 1.4.51 — Van tràn ngập): “Van cấp nước điều khiển tự động, được vận hành bằng cơ cấu bổ trợ cho nước chảy vào một hệ thống đường ống dẫn mở của hệ thống tràn (thoát nước) hoặc hệ thống đường ống kín của hệ thống tác động trước.”

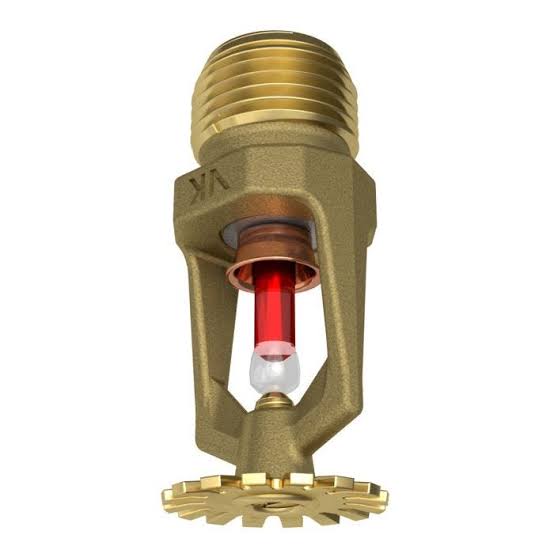

QCVN 03:2026/BCA (mục 1.4.47, 1.4.48, 1.4.49): “Đầu phun — Thiết bị dùng để xả chất chữa cháy, phân bố theo đặc tuyến và số lượng qui định trên một diện tích thiết kế.” · “Đầu phun kín — Đầu phun có cơ cấu nhạy cảm nhiệt được thiết kế để tác động ở một nhiệt độ xác định trước.” · “Đầu phun hở — Đầu phun với đầu ra hở.”
Về liên động với hệ báo cháy — một điều khoản rất đáng biết:
QCVN 10:2025/BCA (mục 1.5.6): “Đối với gian phòng có chiều cao không quá 10 m… trong nhà thuộc nhóm nguy hiểm cháy theo công năng F5… đã trang bị hệ thống chữa cháy tự động, có kết nối liên động với trung tâm báo cháy thì cho phép không trang bị đầu báo cháy tự động (các thiết bị khác của hệ thống báo cháy tự động phải trang bị bảo đảm theo quy định) và bảo đảm điều khiển các thiết bị ngoại vi theo yêu cầu.” Chú thích: “Trường hợp các công tắc dòng chảy hoặc công tắc áp suất… được sử dụng làm tín hiệu báo cháy và được giám sát bởi trung tâm báo cháy thì mỗi thiết bị được coi là một vùng phát hiện cháy riêng.”
Về bảo dưỡng, QCVN 10:2025/BCA quy định bảo dưỡng ít nhất một năm một lần đối với hệ thống, thiết bị chữa cháy tự động; nội dung theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III).
Đối chiếu quốc tế (NFPA)
Hệ Hoa Kỳ quy định trong NFPA 13 (Standard for the Installation of Sprinkler Systems) — bộ tiêu chuẩn chi tiết nhất thế giới về lĩnh vực này, và NFPA 25 cho kiểm tra, thử nghiệm, bảo trì.
NFPA 13 phân loại khu vực bảo vệ theo mức nguy hiểm cháy (light hazard, ordinary hazard nhóm 1 và 2, extra hazard nhóm 1 và 2, cùng các nhóm riêng cho kho hàng), mỗi mức có mật độ phun (density, L/min·m²) và diện tích tính toán (design area) riêng. Cách tiếp cận “mật độ phun × diện tích tính toán” này là nền tảng của mọi thiết kế sprinkler hiện đại.
Một số liệu thường được nhắc trong tài liệu ngành: phần lớn các đám cháy trong công trình có sprinkler được khống chế bởi một số ít đầu phun — thực tế này chính là cơ sở của khái niệm “diện tích tính toán” thay vì phải tính cho toàn bộ diện tích sàn.
NFPA 25 quy định lịch kiểm tra rất chi tiết theo từng cấp: hằng tuần/hằng tháng cho van và đồng hồ áp, hằng quý cho thiết bị báo dòng chảy, hằng năm cho đầu phun và cụm van, và các chu kỳ dài hơn cho kiểm tra bên trong đường ống. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.
Nguyên lý & phân loại
Nguyên lý hoạt động của hệ ướt (phổ biến nhất): đường ống luôn đầy nước có áp, được bơm bù áp giữ. Khi cháy, khí nóng bốc lên trần làm cơ cấu nhạy nhiệt của đầu phun phía trên tác động; đầu phun mở và nước phun ngay. Dòng chảy làm van báo động mở, nước rẽ qua cổng báo động tới bình làm trễ, chuông nước và công tắc áp lực. Áp trong hệ tụt, tủ điều khiển khởi động bơm chữa cháy.
| Kiểu hệ | Van đứng đầu | Trạng thái ống | Đầu phun | Dùng khi |
|---|---|---|---|---|
| Ướt (wet pipe) | Van báo động | Luôn đầy nước | Kín | Phổ biến nhất; nơi không có nguy cơ đóng băng |
| Khô (dry pipe) | Van khô | Chứa khí nén | Kín | Kho lạnh, bãi xe hở, nơi không sưởi |
| Tác động trước (preaction) | Van preaction | Ống kín, có thể có khí | Kín | Phòng máy chủ, kho lưu trữ, nơi tài sản sợ nước |
| Tràn ngập (deluge) | Van tràn ngập | Ống hở, trống | Hở | Kho hóa chất, trạm biến áp, nơi cháy lan rất nhanh |
Phân biệt nhanh
Hệ sprinkler tự động phun tại chỗ cháy, không cần người. Hệ họng nước chữa cháy vách tường cần người triển khai vòi và lăng. Hệ chữa cháy bằng khí dập cháy bằng cách làm loãng ôxy hoặc hấp thụ nhiệt, dùng cho không gian kín có thiết bị sợ nước. Hệ phun sương cao áp (TCVN 13657-1:2023) tạo hạt nước rất nhỏ, dùng ít nước hơn nhưng cơ chế và thiết kế khác hẳn sprinkler.
Sản phẩm và thành phần hệ sprinkler của các hãng
Hệ sprinkler không phải một sản phẩm mua rời mà là tổ hợp nhiều thiết bị, thường lấy van và đầu phun đồng bộ từ một hãng (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):
Tyco / Johnson Controls (Hoa Kỳ)
Cung cấp trọn bộ: đầu phun các loại, van báo động, van khô, van tràn ngập/preaction, phụ kiện và ống. Nguồn: tyco-fire.com.
Viking Group (Hoa Kỳ)
Đầu phun và cụm van cho cả bốn kiểu hệ, kèm các bộ trim khác nhau. Nguồn: vikinggroupinc.com.
Reliable Automatic Sprinkler (Hoa Kỳ)
Hãng chuyên sprinkler, mạnh ở dòng ESFR và giải pháp cho kho cao tầng. Nguồn: reliablesprinkler.com.
Victaulic (Hoa Kỳ)
Hệ ống nối rãnh (grooved) cùng van và đầu phun đồng bộ — rút ngắn thời gian thi công so với hàn hoặc ren. Nguồn: victaulic.com.
Tại Việt Nam
Van và đầu phun chủ yếu nhập khẩu; ống, giá đỡ và thi công do nhà thầu trong nước.
Tên gọi khác / từ đồng nghĩa
Cùng một hệ thống, thị trường và văn bản Việt Nam gọi bằng nhiều tên: hệ thống chữa cháy sprinkler = hệ thống chữa cháy tự động bằng nước = hệ sprinkler = hệ chữa cháy tự động sprinkler = sprinkler system. QCVN 10:2025/BCA dùng cụm “hệ thống chữa cháy tự động bằng nước”; QCVN 03:2026/BCA dùng “hệ thống chữa cháy Sprinkler kiểu ướt”. Bốn kiểu hệ có tên riêng: hệ ướt, hệ khô, hệ tác động trước (preaction), hệ tràn ngập (deluge).
Thông số kỹ thuật điển hình
Hai cảnh báo phải đọc trước khi dùng bảng này:
(1) Các thông số cốt lõi của thiết kế sprinkler — cường độ phun, diện tích bảo vệ một đầu phun, diện tích tính toán, thời gian làm việc theo nhóm nguy hiểm — nằm trong TCVN 7336:2021, văn bản không có trong kho tài liệu của bài này. Chúng tôi chỉ nêu tên tiêu chuẩn theo dẫn chiếu của QCVN 10:2025/BCA mục 2.5.2, không trích số điều và không diễn giải nội dung của nó. Phải đối chiếu bản gốc.
(2) Các con số lấy từ TCVN 14496:2025 chỉ áp dụng trong phạm vi của tiêu chuẩn đó — nhà kho có chiều cao sắp xếp hàng hóa trên giá đỡ cao trên 5,5 m đến 25 m. Không áp dụng cho văn phòng, nhà ở, nhà xưởng hay kho thấp hơn.
| Đại lượng | Ghi chú / nguồn |
|---|---|
| Cường độ phun (L/min·m²) | Theo nhóm nguy hiểm cháy — tra TCVN 7336:2021 |
| Diện tích bảo vệ của một đầu phun | Tra TCVN 7336:2021 theo nhóm nguy hiểm |
| Diện tích tính toán | Tra TCVN 7336:2021 |
| Thời gian làm việc của hệ | Tra TCVN 7336:2021; hệ họng nước đi kèm lấy bằng thời gian này (QCVN 10:2025/BCA mục H.2.9) |
| Hệ số lưu lượng K của đầu phun | Q = K√P — phải khớp tính toán thủy lực (TCVN 14496:2025 mục 5.8) |
| Chỉ số phản ứng nhiệt (RTI) | Chỉ với nhà kho có giá đỡ cao 5,5–25 m: ≤ 45 (m·s)0,5 (TCVN 14496:2025 mục 5.5). Công trình khác: theo thiết kế và listing của model |
| Khoảng cách tán đầu phun đến đỉnh hàng hóa | Chỉ với nhà kho có giá đỡ cao 5,5–25 m: tối thiểu 0,9 m (TCVN 14496:2025 mục 5.2) |
| Số đầu phun trên một nhánh phân phối | Không giới hạn — trong phạm vi TCVN 14496:2025 mục 4.13 |
| Đầu phun màn nước gần tường | cách tường ≤ 0,5 m — chỉ cho màn nước, trong phạm vi TCVN 14496:2025 mục 4.20 |
| Bơm dự phòng | 1–3 bơm chính → ≥1 dự phòng; ≥4 bơm chính → ≥2 (QCVN 10:2025/BCA mục H.3.1) |
| Thời gian khởi động bơm | ≤ 3 min kể từ khi có thông tin báo cháy (mục H.3.3, khi lưu lượng ngoài nhà ≥ 25 L/s) |
| Bảo dưỡng | ít nhất một năm một lần (QCVN 10:2025/BCA) |
Thiết bị thường đi cùng
| Nhóm | Thiết bị |
|---|---|
| Nguồn nước | Bể nước chữa cháy · họng tiếp nước để xe chữa cháy tiếp viện |
| Cụm bơm | Bơm chữa cháy · bơm bù áp · tủ điều khiển bơm · đồng hồ đo lưu lượng |
| Cụm van | Van báo động · van khô · van preaction · van tràn ngập · van một chiều · van giám sát |
| Báo động | Bình làm trễ · chuông nước · công tắc áp lực · công tắc dòng chảy |
| Đầu ra | Đầu phun sprinkler · ống mềm kim loại nối đầu phun |
| Liên động | Tủ trung tâm báo cháy · module vào ra |
Cách chọn kiểu hệ sprinkler
- Mặc định là hệ ướt — đơn giản nhất, tin cậy nhất, ít bộ phận phải bảo trì nhất. Chỉ đổi sang kiểu khác khi có lý do rõ ràng.
- Chuyển sang hệ khô khi khu vực có nguy cơ nước trong ống bị đóng băng hoặc không thể duy trì nước trong ống.
- Chuyển sang hệ tác động trước khi tài sản rất sợ nước (phòng máy chủ, kho lưu trữ, bảo tàng) — hai lớp điều kiện giảm mạnh rủi ro xả nhầm.
- Chuyển sang hệ tràn ngập khi cháy lan rất nhanh và cần phun đồng loạt cả vùng — nhớ tính lại bể và bơm vì lưu lượng lớn hơn nhiều lần.
- Rà nguồn nước trước khi thiết kế: bể và bơm phải đáp ứng được lưu lượng và thời gian làm việc theo TCVN 7336:2021. Đây là ràng buộc thường bị phát hiện muộn.
- Tính liên động với hệ báo cháy ngay từ đầu: nhớ rằng mỗi công tắc dòng chảy hoặc công tắc áp suất đưa về tủ được tính là một vùng phát hiện cháy riêng (QCVN 10:2025/BCA mục 1.5.6).
Lắp đặt & bảo trì
Đường ống phải được đỡ đúng khoảng cách và có độ dốc theo yêu cầu của kiểu hệ (hệ khô và preaction bắt buộc dốc về điểm xả). Cụm van đặt trong phòng có thoát nước và lối tiếp cận. Van giám sát trên đường cấp phải luôn mở và được giám sát điện. Đầu phun lắp bằng cờ-lê chuyên dụng, giữ đúng khoảng cách tới trần, tường và vật cản.
Về bảo dưỡng: QCVN 10:2025/BCA yêu cầu bảo dưỡng hệ thống, thiết bị chữa cháy tự động ít nhất một năm một lần; nội dung theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III). Nội dung tối thiểu nên có: mở van thử báo động và xác nhận chuông kêu, tủ nhận tín hiệu, tủ hiển thị đúng vùng; ghi lại áp trên và dưới van báo động; kiểm tra bằng mắt toàn bộ đầu phun (sơn phủ, bụi, biến dạng, vật cản mới); thử bơm có tải và bấm giờ khởi động; kiểm mực nước bể; xác nhận tủ bơm ở chế độ tự động.
Ba việc rẻ tiền nhưng hay bị bỏ: (1) rà lại vật cản trên trần sau mỗi lần cải tạo; (2) kẻ vạch giới hạn chiều cao xếp hàng trong kho; (3) dự trữ sẵn đầu phun đúng chủng loại và cờ-lê chuyên dụng tại công trình.
Lỗi thường gặp & cách khắc phục
- Van giám sát trên đường cấp bị đóng: cả hệ mất nước mà bên ngoài không có dấu hiệu — lỗi nguy hiểm nhất của hệ sprinkler. Khắc phục: bắt buộc lắp công tắc giám sát đưa tín hiệu về tủ trung tâm báo cháy.
- Đầu phun bị sơn phủ hoặc bị vật cản che: phổ biến sau cải tạo, sơn lại trần, lắp thêm đèn hoặc ống gió. Khắc phục: thay đầu phun đã bị sơn (không cạo để dùng lại); rà lại bố trí sau mỗi lần thay đổi mặt bằng.
- Hàng hóa xếp che đầu phun: vi phạm khoảng cách tối thiểu tới đỉnh hàng hóa. Khắc phục: kẻ vạch giới hạn chiều cao và đưa vào nội quy kho.
- Bể hoặc bơm không đủ cho thời gian làm việc thiết kế: hệ phun được vài phút rồi hết nước. Khắc phục: rà lại tính toán theo TCVN 7336:2021 và mục H.1.5 của QCVN 10:2025/BCA về thể tích bể.
- Tủ bơm để ở chế độ tay sau bảo trì: hệ có nước, có đầu phun, nhưng bơm không chạy. Khắc phục: đưa tín hiệu “chế độ tay” về phòng trực; bắt buộc xác nhận chế độ tự động trong biên bản bảo trì.
- Chọn sai kiểu hệ: dùng hệ ướt cho khu vực đóng băng gây vỡ ống; dùng hệ ướt cho phòng máy chủ gây rủi ro xả nhầm. Khắc phục: đây là lỗi thiết kế, phải xử lý từ gốc bằng cách chuyển sang hệ khô hoặc preaction cho khu vực đó.
Câu hỏi thường gặp
Khi có cháy thì tất cả đầu phun sprinkler cùng phun phải không? Không, với hệ sprinkler thông thường. Chỉ những đầu phun bị nhiệt của đám cháy tác động tới ngưỡng mới mở — thường là một hoặc vài đầu ngay phía trên điểm cháy. Riêng hệ tràn ngập dùng đầu phun hở thì cả vùng phun đồng loạt khi van mở.
Hệ sprinkler có mấy kiểu? Bốn kiểu chính, ứng với bốn loại van đứng đầu: hệ ướt (van báo động, ống luôn đầy nước), hệ khô (van khô, ống chứa khí nén), hệ tác động trước (van preaction, cần thêm tín hiệu từ hệ phát hiện cháy), và hệ tràn ngập (van tràn ngập, đầu phun hở, phun đồng loạt).
Tiêu chuẩn nào quy định thiết kế hệ sprinkler ở Việt Nam? TCVN 7336:2021 — Hệ thống chữa cháy tự động bằng nước, bọt: Yêu cầu thiết kế và lắp đặt, được QCVN 10:2025/BCA mục 2.5.2 chỉ định. Với nhà kho có chiều cao xếp hàng trên giá đỡ từ 5,5 m đến 25 m thì áp dụng thêm TCVN 14496:2025.
Hệ sprinkler có cần hệ báo cháy đi kèm không? Có liên động. QCVN 10:2025/BCA mục 1.5.6 còn nêu một trường hợp đặc biệt: với gian phòng cao không quá 10 m trong nhà nhóm F5 đã có hệ chữa cháy tự động liên động với trung tâm báo cháy thì cho phép không trang bị đầu báo cháy tự động, nhưng các thiết bị khác của hệ báo cháy vẫn phải trang bị.
Hệ sprinkler phải bảo dưỡng bao lâu một lần? QCVN 10:2025/BCA quy định bảo dưỡng hệ thống, thiết bị chữa cháy tự động ít nhất một năm một lần; nội dung và cách làm theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) và hướng dẫn của nhà sản xuất.
Lỗi nào làm hệ sprinkler mất tác dụng mà khó phát hiện nhất? Van giám sát trên đường cấp nước bị đóng nhầm — hệ trông vẫn bình thường nhưng hoàn toàn không có nước. Biện pháp duy nhất hiệu quả là lắp công tắc giám sát trên van này và đưa tín hiệu về tủ trung tâm báo cháy để báo ngay khi van rời vị trí mở hoàn toàn.
Xem thêm
Đầu phun sprinkler · Van báo động · Van khô · Van preaction · Van tràn ngập · Bơm chữa cháy · Bể nước chữa cháy · Họng nước chữa cháy vách tường · Hub Tiêu chuẩn & Quy chuẩn PCCC.
Nguồn tham khảo
QCVN 10:2025/BCA (mục 1.5.6 và chú thích, 2.5.2, H.1.5, H.2.9, H.3.1, H.3.3) · QCVN 03:2026/BCA (mục 1.4.47, 1.4.48, 1.4.49, 1.4.50, 1.4.51, 1.4.52) · TCVN 7336:2021 · TCVN 14496:2025 (mục 4.13, 4.20, 5.2, 5.5, 5.8) · TCVN 6305-2:2007, 6305-5:2009, 6305-7:2006, 6305-9:2013, 6305-10:2013 · TCVN 13926, TCVN 13657-1:2023 · Nghị định 105/2025/NĐ-CP · Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) · NFPA 13, NFPA 15, NFPA 25 · tài liệu các hãng Tyco, Viking, Reliable, Victaulic (nofollow)
