Van tràn ngập

Van tràn ngập là gì?

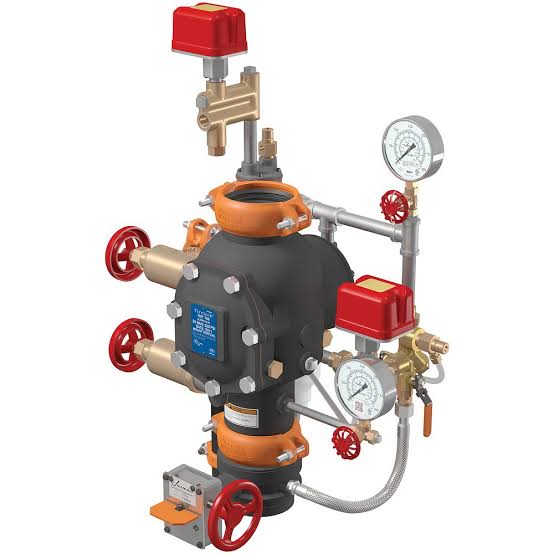

Van tràn ngập (tiếng Anh: deluge valve) là van chính của hệ thống chữa cháy xả tràn. Ở trạng thái chờ, van đóng và giữ nước lại ở phía nguồn; mạng đường ống phía sau van hoàn toàn trống và các đầu phun là đầu phun hở (không có bầu thủy tinh hay cơ cấu nhạy nhiệt). Khi hệ phát hiện cháy tác động, van mở và nước tràn vào toàn bộ mạng ống, phun đồng loạt qua tất cả đầu phun trong vùng.

Khác biệt căn bản so với hệ sprinkler thường: hệ sprinkler chỉ mở những đầu phun nào bị nhiệt tác động, còn hệ tràn ngập phun cả vùng cùng lúc. Vì vậy nó dùng cho nơi cháy lan cực nhanh — kho hóa chất, trạm biến áp, khu chứa nhiên liệu, băng tải than — nơi mà chờ từng đầu phun vỡ là quá muộn.

Ý chính

• Van mở theo tín hiệu từ hệ phát hiện cháy, không theo nhiệt tại từng đầu phun.
• Cùng một thân van tràn ngập được dùng cho cả hệ tràn ngập (ống hở) lẫn hệ tác động trước (ống kín) — chính định nghĩa của QCVN 03:2026/BCA nói điều này.
• Lưu lượng nước rất lớn vì cả vùng phun cùng lúc — phải tính bể và bơm tương ứng.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Van tràn ngập là một trong số ít van được quy chuẩn Việt Nam định nghĩa nguyên văn (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

QCVN 03:2026/BCA (mục 1.4.51 — Van tràn ngập): “Van cấp nước điều khiển tự động, được vận hành bằng cơ cấu bổ trợ cho nước chảy vào một hệ thống đường ống dẫn mở của hệ thống tràn (thoát nước) hoặc hệ thống đường ống kín của hệ thống tác động trước. CHÚ THÍCH: Cơ cấu bổ trợ để vận hành van tràn có thể là cơ khí, điện, thủy lực, khí nén, nhiệt, thủ công hoặc sự kết hợp của tác động đó.”

Định nghĩa này cho biết hai điều quan trọng: (1) van tràn ngập phục vụ cả hai loại hệ — tràn ngập (ống hở) và tác động trước (ống kín); (2) cơ cấu kích hoạt rất đa dạng, không chỉ điện.

QCVN 03:2026/BCA (mục 1.4.49 — Đầu phun hở): “Đầu phun với đầu ra hở.” (mục 1.4.48 — Đầu phun kín): “Đầu phun có cơ cấu nhạy cảm nhiệt được thiết kế để tác động ở một nhiệt độ xác định trước.”

Nghị định 105/2025/NĐ-CP (Phụ lục, mục 1.6): “…tủ điều khiển chữa cháy; chuông, còi, đèn, bảng hiển thị cảnh báo xả chất chữa cháy; van báo động; van tràn ngập; van giám sát; van chọn vùng; công tắc áp lực; công tắc dòng chảy…”

Thông tư 36/2025/TT-BCA (Phụ lục V, mục III): “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy… tuân theo hướng dẫn của nhà sản xuất, tiêu chuẩn, quy chuẩn kỹ thuật có liên quan.”

Về tiêu chuẩn sản phẩm, QCVN 03:2026/BCA viện dẫn TCVN 6305-5:2009 (ISO 6182-5:2006) — Hệ thống Sprinkler tự động, Phần 5: Yêu cầu và phương pháp thử đối với van tràn. Việc thiết kế hệ chữa cháy tự động bằng nước thực hiện theo TCVN 7336:2021 (QCVN 10:2025/BCA mục 2.5.2), riêng hệ phun nước dạng water spray còn tham chiếu NFPA 15 — được QCVN 10:2025/BCA nêu tên trong danh sách tiêu chuẩn áp dụng tại mục 2.5.2.

Đối chiếu quốc tế (NFPA)

Hệ Hoa Kỳ quy định hệ tràn ngập trong NFPA 13 (hệ sprinkler) và NFPA 15 (hệ phun nước dạng water spray cố định) — NFPA 15 là chuẩn chuyên cho các ứng dụng làm mát bồn chứa, bảo vệ máy biến áp, băng tải. NFPA 25 quy định kiểm tra, thử nghiệm và bảo trì, trong đó có thử toàn phần cụm van tràn ngập định kỳ.

Điểm đáng chú ý: NFPA 25 xếp hệ preaction và deluge vào cùng một chương vì chúng dùng chung thân van và chung logic “van mở theo tín hiệu ngoài”. Sự khác biệt nằm ở mạng ống phía sau — điều này khớp với cách QCVN 03:2026/BCA gộp cả hai vào một định nghĩa. NFPA 25 cũng nhấn mạnh phải thử cả hệ phát hiện cháy điều khiển van chứ không chỉ thử van, vì van chỉ tốt bằng tín hiệu điều khiển nó. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: van tràn ngập kiểu màng (diaphragm) hoặc kiểu chốt giữ nước lại nhờ áp lực trong buồng điều khiển (priming chamber). Áp buồng điều khiển tác động lên một diện tích lớn nên thắng được áp nước trên diện tích nhỏ hơn của lá van. Khi cơ cấu bổ trợ tác động — van điện từ mở, đường pilot xả áp, hoặc thao tác thủ công — áp buồng điều khiển giảm đột ngột, cân bằng lực đảo chiều và van bật mở. Van không tự đóng lại; phải reset thủ công theo trình tự của hãng.

Phân biệt nhanh

Sản phẩm van tràn ngập của các hãng

Van tràn ngập thường được bán theo cụm gồm thân van, bộ trim và tủ điều khiển (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Reliable Automatic Sprinkler (Hoa Kỳ)

Dòng van DDX — van kiểu màng dùng chung cho hệ tràn ngập và hệ tác động trước, đổi chế độ bằng bộ trim; hãng cung cấp đủ trim cho các kiểu kích hoạt điện, khí nén và thủy lực. Nguồn: reliablesprinkler.com.

Johnson Controls / Tyco (Hoa Kỳ)

Dòng van DV-5 — van tràn ngập kiểu màng, dùng cho hệ tràn ngập và hệ preaction, kèm bảng điều khiển và van điện từ. Nguồn: tyco-fire.com.

Viking Group (Hoa Kỳ)

Van tràn ngập kiểu màng với các bộ trim kích hoạt điện, khí nén, thủy lực và thủ công, kèm tủ điều khiển đồng bộ. Nguồn: vikinggroupinc.com.

Victaulic (Hoa Kỳ)

Dòng FireLock NXT — van tràn ngập kiểu chốt, không cần mồi nước, trim gọn, nối bằng khớp rãnh. Nguồn: victaulic.com.

Tại Việt Nam

Van tràn ngập chủ yếu là hàng nhập, lắp cho hệ tràn ngập hoặc water spray theo thiết kế chuyên biệt được thẩm định thiết kế.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường và văn bản Việt Nam gọi bằng nhiều tên: van tràn ngập = van xả tràn = van tràn = van deluge = deluge valve. Hệ dùng van này gọi là hệ thống chữa cháy tràn ngập, hệ deluge hoặc hệ xả tràn; ứng dụng phun nước làm mát gọi là hệ water spray. QCVN 03:2026/BCA và Nghị định 105/2025/NĐ-CP dùng cụm “van tràn ngập”; TCVN 6305-5:2009 dùng “van tràn”.

Thông số kỹ thuật điển hình

Giá trị mang tính điển hình theo tài liệu các hãng — luôn kiểm datasheet đúng model:

Lưu ý về lưu lượng: hệ tràn ngập phun đồng loạt cả vùng nên lưu lượng yêu cầu lớn hơn nhiều lần so với hệ sprinkler cùng diện tích. Điều này ảnh hưởng trực tiếp tới dung tích bể nước chữa cháy và công suất bơm chữa cháy — phải tính từ đầu, không thể bổ sung sau.

Thiết bị thường đi cùng

Cách chọn van tràn ngập

• Chọn cơ cấu kích hoạt theo môi trường: điện là phổ biến nhất nhưng cần nguồn dự phòng; khí nén hoặc thủy lực phù hợp nơi không có điện tin cậy hoặc khu vực nguy hiểm nổ. Quy chuẩn cho phép kết hợp nhiều cơ cấu — nên tận dụng để tăng độ tin cậy.
• Luôn có phương án thủ công: van xả tay tại cụm van là lớp dự phòng cuối cùng khi mọi cơ cấu tự động hỏng.
• Cỡ van và áp làm việc theo lưu lượng thiết kế của hệ tràn ngập hoặc water spray — nhớ rằng lưu lượng này lớn hơn nhiều so với hệ sprinkler.
• Trim phải đồng bộ theo hãng: van, đồng hồ, solenoid, công tắc phải cùng bộ — không lắp ghép chéo hãng.
• Đầu tư vào hệ phát hiện cháy: van tràn ngập chỉ tốt bằng tín hiệu điều khiển nó. Chọn loại đầu báo phù hợp hiện tượng cháy đặc trưng của khu vực.
• Chứng nhận: ưu tiên UL/FM; tại Việt Nam van tràn ngập là phương tiện PCCC theo Nghị định 105/2025/NĐ-CP mục 1.6 và thuộc danh mục kiểm định của QCVN 03:2026/BCA.

Lắp đặt & bảo trì

Lắp cụm van trong phòng van có thoát nước và lối tiếp cận, kèm đường thử và nhãn hướng dẫn vận hành – reset dán ngay tại cụm. Đường ống phía sau van phải dốc về điểm xả để nước sau mỗi lần thử chảy hết — mạng ống hở đọng nước sẽ ăn mòn và đóng cặn làm tắc đầu phun. Phối hợp tín hiệu hai chiều giữa tủ điều khiển chữa cháy và tủ trung tâm báo cháy.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) và QCVN 10:2025/BCA — bảo dưỡng hệ thống chữa cháy tự động ít nhất một năm một lần. Nội dung nên có: thử kích hoạt van bằng từng cơ cấu có trang bị (điện, khí nén/thủy lực, thủ công); thử cả hệ phát hiện cháy điều khiển van; kiểm buồng điều khiển và các van phụ trợ; kiểm thông thoáng của đầu phun hở (đầu phun hở dễ bị bụi, côn trùng, sơn bịt lỗ); và reset đúng trình tự rồi xác nhận hệ đã về trạng thái chờ.

Lỗi thường gặp & cách khắc phục

• Van không mở khi kích hoạt: van điện từ hỏng, mất nguồn, đường pilot tắc, hoặc buồng điều khiển kẹt. Khắc phục: thử từng cơ cấu kích hoạt riêng, kiểm ắc quy và đường dây, vệ sinh buồng điều khiển, thông đường pilot.
• Van mở nhầm gây ngập: rò buồng điều khiển hoặc báo cháy giả từ hệ phát hiện. Hệ tràn ngập mở nhầm gây thiệt hại rất lớn vì phun cả vùng. Khắc phục: kiểm kín buồng điều khiển; rà loại và vị trí đầu báo; cân nhắc cấu hình xác nhận hai đầu báo.
• Đầu phun hở bị bịt: bụi, côn trùng làm tổ, sơn phủ trong quá trình sửa chữa nhà xưởng. Khắc phục: kiểm tra thông thoáng định kỳ; che đầu phun khi thi công sơn và gỡ ra ngay sau đó.
• Ăn mòn, đóng cặn trong mạng ống hở: do nước đọng sau mỗi lần thử. Khắc phục: chỉnh độ dốc về điểm xả, xả sạch sau mỗi lần thử, kiểm tra bên trong ống theo chu kỳ.
• Không reset được sau khi thử: làm sai trình tự đóng van giám sát – xả áp – nạp lại buồng điều khiển. Khắc phục: dán quy trình reset của hãng ngay tại cụm van và đào tạo người vận hành.
• Bơm và bể không đủ cho lưu lượng hệ tràn ngập: tính toán ban đầu theo hệ sprinkler thông thường. Khắc phục: rà lại toàn bộ tính toán thủy lực theo chế độ phun đồng loạt — đây là lỗi thiết kế, phải xử lý từ gốc.

Câu hỏi thường gặp

Van tràn ngập khác van báo động thế nào? Van báo động dùng cho hệ sprinkler kiểu ướt — đường ống luôn đầy nước, đầu phun kín, chỉ đầu nào bị nhiệt tác động mới phun. Van tràn ngập dùng cho hệ tràn ngập — đường ống trống, đầu phun hở, khi van mở thì cả vùng phun đồng loạt theo tín hiệu từ hệ phát hiện cháy.

Khi nào nên dùng hệ tràn ngập? Ở nơi cháy lan rất nhanh, cần phun đồng loạt trên diện rộng để dập hoặc làm mát: kho hóa chất, khu chứa nhiên liệu, trạm biến áp, băng tải, bồn chứa chất lỏng dễ cháy. Việc lựa chọn hệ và thiết kế cụ thể thực hiện theo TCVN 7336:2021 và các tiêu chuẩn được QCVN 10:2025/BCA chỉ định tại mục 2.5.2.

Van tràn ngập kích hoạt bằng gì? Theo chú thích mục 1.4.51 của QCVN 03:2026/BCA, cơ cấu bổ trợ để vận hành van có thể là cơ khí, điện, thủy lực, khí nén, nhiệt, thủ công hoặc sự kết hợp của các tác động đó. Phổ biến nhất là van điện từ nhận lệnh từ tủ điều khiển, kèm phương án xả tay dự phòng.

Van tràn ngập và van preaction có phải là một không? Về thân van thì thường là cùng một loại. Khác nhau ở mạng ống phía sau: van tràn ngập cấp cho mạng ống hở với đầu phun hở; van preaction cấp cho mạng ống kín với đầu phun kín. Chính định nghĩa tại mục 1.4.51 của QCVN 03:2026/BCA nêu cả hai trường hợp này.

Van tràn ngập có phải kiểm định ở Việt Nam không? Van tràn ngập có tên trong Phụ lục mục 1.6 của Nghị định 105/2025/NĐ-CP (nhóm thiết bị thuộc hệ thống chữa cháy) và nằm trong danh mục kiểm định phương tiện PCCC của QCVN 03:2026/BCA, thử theo TCVN 6305-5:2009 (ISO 6182-5).

Vì sao hệ tràn ngập cần bể và bơm lớn hơn? Vì toàn bộ đầu phun trong vùng phun cùng lúc, khác với hệ sprinkler chỉ vài đầu phun mở. Lưu lượng yêu cầu do đó lớn hơn nhiều lần, kéo theo dung tích bể và công suất bơm phải tính tương ứng ngay từ khâu thiết kế.

Xem thêm

Van preaction · Van báo động · Van khô · Đầu phun sprinkler · Hệ thống chữa cháy sprinkler · Đầu báo lửa · Bơm chữa cháy · Hub Tiêu chuẩn & Quy chuẩn PCCC.

Nguồn tham khảo

QCVN 03:2026/BCA (mục 1.4.48, 1.4.49, 1.4.51) · QCVN 10:2025/BCA (mục 2.5.2) · TCVN 6305-5:2009 (ISO 6182-5) · TCVN 7336:2021 · Nghị định 105/2025/NĐ-CP (Phụ lục mục 1.6) · Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) · NFPA 13, NFPA 15, NFPA 25 · tài liệu các hãng Reliable, Tyco, Viking, Victaulic (nofollow)

Biên tập & thẩm định: Ban nội dung kỹ thuật PCCC Việt Nam · Cập nhật lần cuối: 03/8/2026.
