Van preaction

Van preaction là gì?

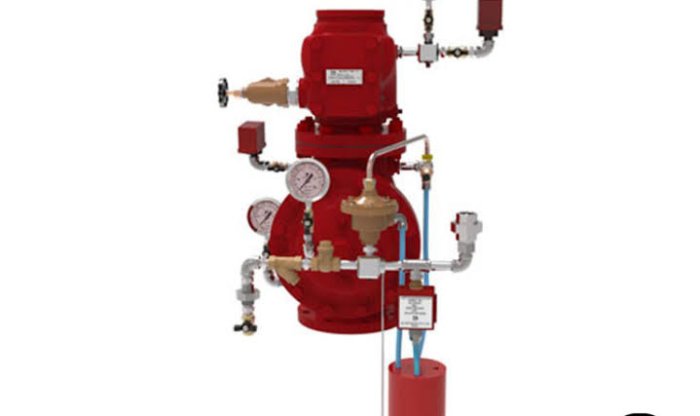

Van preaction (tiếng Việt: van tác động trước; tiếng Anh: preaction valve) là van điều khiển đứng đầu một hệ thống chữa cháy sprinkler kiểu tác động trước. Khác với hệ ướt (ống luôn đầy nước) và hệ khô (ống chứa khí, van bật khi khí thoát), hệ preaction đặt thêm một hệ thống phát hiện cháy bổ trợ lắp cùng khu vực với các đầu phun.

Điều kiện để van mở phụ thuộc kiểu liên động — đây là điểm quan trọng nhất và hay bị nói gộp: hệ đơn liên động mở van khi hệ phát hiện cháy tác động; hệ kép liên động cần cả hệ phát hiện cháy tác động và đầu phun mở làm tụt áp khí; hệ không liên động mở van khi hệ phát hiện cháy tác động hoặc đầu phun mở — chỉ cần một trong hai. Ở mọi kiểu, nước chỉ thoát ra ngoài khi có đầu phun kín tự mở vì nhiệt. Xem bảng ba cấu hình ở mục Nguyên lý & phân loại.

Về cấu tạo, van preaction thường chính là van tràn ngập (deluge valve) được lắp bộ trim và cơ cấu điều khiển khác đi, phục vụ mạng đường ống kín có đầu phun kín thay vì mạng ống hở.

Ý chính

• Ở kiểu kép liên động, cần hai điều kiện độc lập mới có nước vào ống — nhờ đó gần như loại bỏ nguy cơ xả nước nhầm. Kiểu không liên động thì chỉ cần một trong hai. Đừng mô tả mọi hệ preaction là “cần hai điều kiện”.
• Dùng cho khu vực tài sản sợ nước: phòng máy chủ, phòng thiết bị điện, kho lưu trữ, thư viện, bảo tàng, kho lạnh.
• Có ba kiểu liên động: đơn liên động, kép liên động, không liên động — quyết định mức độ an toàn và độ trễ cấp nước.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Văn bản pháp quy Việt Nam nhắc tới hệ tác động trước ngay trong định nghĩa van tràn ngập (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

QCVN 03:2026/BCA (mục 1.4.51 — Van tràn ngập): “Van cấp nước điều khiển tự động, được vận hành bằng cơ cấu bổ trợ cho nước chảy vào một hệ thống đường ống dẫn mở của hệ thống tràn (thoát nước) hoặc hệ thống đường ống kín của hệ thống tác động trước. CHÚ THÍCH: Cơ cấu bổ trợ để vận hành van tràn có thể là cơ khí, điện, thủy lực, khí nén, nhiệt, thủ công hoặc sự kết hợp của tác động đó.”

Như vậy trong hệ quy chuẩn Việt Nam, van dùng cho hệ thống tác động trước được xếp cùng loại với van tràn ngập, và cả hai đều thuộc danh mục thiết bị PCCC phải kiểm định theo QCVN 03:2026/BCA (mục 2.6.4 — Van tràn ngập / Deluge valve, thử theo TCVN 6305-5:2009 (ISO 6182-5)).

Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) đưa nhóm van này vào danh mục bảo quản, bảo dưỡng định kỳ: “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy, ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động…”.

QCVN 10:2025/BCA (mục 2.5.2) chỉ định tiêu chuẩn thiết kế: “Việc thiết kế, lắp đặt hệ thống chữa cháy tự động được quy định tại các tiêu chuẩn tương ứng, bao gồm TCVN 7336, TCVN 13926, TCVN 13657-1…”. Hệ preaction ở Việt Nam vì thế được thiết kế theo TCVN 7336:2021, kết hợp phần hệ thống báo cháy theo bộ TCVN 7568 (ISO 7240). Lưu ý: bản gốc TCVN 7336:2021 không nằm trong kho tài liệu của bài này — cần đối chiếu trực tiếp bản gốc khi trích điều khoản cụ thể.

Đối chiếu quốc tế (NFPA)

Định nghĩa của NFPA 25 (dẫn lại NFPA 13): “Preaction Sprinkler System. A sprinkler system employing automatic sprinklers that are attached to a piping system that contains air that might or might not be under pressure, with a supplemental detection system installed in the same areas as the sprinklers.” — tức mạng ống có thể có khí nén hoặc không, nhưng bắt buộc phải có hệ phát hiện cháy bổ trợ lắp cùng khu vực với đầu phun.

NFPA 25 phân ba kiểu hệ preaction: single interlock (nước vào ống khi hệ phát hiện cháy tác động), double interlock (cần cả hệ phát hiện cháy tác động và đầu phun mở làm tụt áp khí), non-interlock (chỉ cần một trong hai). NFPA 25 cũng lưu ý hệ preaction bán tự động dùng van tràn ngập và áp dụng chế độ thử bật van như hệ khô. Việc thiết kế thuộc NFPA 13; phần phát hiện cháy và tín hiệu thuộc NFPA 72. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: van preaction giữ nước lại bằng áp lực buồng điều khiển (priming chamber). Khi hệ phát hiện cháy báo động, tủ điều khiển xả áp buồng điều khiển qua van điện từ (solenoid) — hoặc qua cơ cấu khí nén/thủy lực/nhiệt — làm mất cân bằng áp, lá van bật mở và nước tràn vào mạng ống kín. Nước chỉ thoát ra ngoài khi có đầu phun kín tự mở vì nhiệt.

Phân biệt nhanh

Van preaction phục vụ mạng ống kín với đầu phun kín — nước chỉ ra ở đầu phun đã mở. Van tràn ngập phục vụ mạng ống hở với đầu phun hở — khi van mở, toàn bộ đầu phun trong vùng cùng phun. Van khô chỉ dựa vào tụt áp khí, không có hệ phát hiện cháy bổ trợ. Van báo động dùng cho hệ ướt, ống luôn đầy nước.

Sản phẩm van preaction của các hãng

Van preaction thường là van tràn ngập của cùng hãng, kèm bộ trim và tủ điều khiển cấu hình cho chế độ preaction (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Reliable Automatic Sprinkler (Hoa Kỳ)

Dòng van DDX — van kiểu màng (diaphragm) dùng chung cho hệ tràn ngập và hệ preaction, đổi chế độ bằng bộ trim; hãng cung cấp trọn bộ trim cho ba kiểu liên động. Nguồn: reliablesprinkler.com.

Johnson Controls / Tyco (Hoa Kỳ)

Dòng van DV-5 — van tràn ngập kiểu màng, dùng cho hệ tràn ngập và hệ preaction (đơn/kép liên động), kèm bảng điều khiển và van điện từ. Nguồn: tyco-fire.com.

Viking Group (Hoa Kỳ)

Viking cung cấp van tràn ngập kiểu màng cùng các bộ trim preaction đơn liên động, kép liên động và không liên động, kèm tủ điều khiển hệ preaction. Nguồn: vikinggroupinc.com.

Victaulic (Hoa Kỳ)

Dòng FireLock NXT — van preaction/tràn ngập kiểu chốt, không cần mồi nước, trim gọn, nối bằng khớp rãnh. Nguồn: victaulic.com.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị/hệ thống, thị trường Việt Nam gọi bằng nhiều tên: van preaction = van tác động trước = van pre-action = cụm van preaction = preaction valve. Hệ dùng van này gọi là hệ thống chữa cháy tác động trước, hệ preaction hoặc hệ sprinkler tác động trước. Văn bản quy chuẩn Việt Nam dùng cụm “hệ thống tác động trước” (QCVN 03:2026/BCA).

Thông số kỹ thuật điển hình

Giá trị dưới đây mang tính điển hình theo tài liệu các hãng — luôn kiểm datasheet đúng model trước khi chọn:

Quy đổi đơn vị áp suất:

Hệ số: 1 psi ≈ 0,0689 bar ≈ 6,895 kPa.

Thiết bị thường đi cùng

Cách chọn van preaction

• Xác định kiểu liên động: phòng máy chủ/kho lưu trữ nên dùng kép liên động; nơi cần cấp nước nhanh hơn có thể dùng đơn liên động. Cân nhắc độ trễ cấp nước với dung tích mạng ống.
• Đồng bộ với hệ báo cháy: van preaction chỉ tốt bằng hệ phát hiện cháy điều khiển nó — chọn đầu báo và tủ trung tâm phù hợp môi trường (khói, nhiệt, hút khói cho phòng máy chủ).
• Cỡ van, áp làm việc, kiểu kết nối phù hợp đường ống và cột áp của hệ.
• Nguồn điện dự phòng: van điện từ và tủ điều khiển phải có ắc-quy dự phòng bảo đảm hoạt động khi mất điện.
• Chứng nhận và hồ sơ: ưu tiên UL/FM của đúng model. Về phía Việt Nam, Phụ lục danh mục phương tiện PCCC của Nghị định 105/2025/NĐ-CP nêu tên “van tràn ngập” — không liệt kê riêng từng cấu hình preaction. Giấy phép lưu thông cấp cho mẫu phương tiện và thuộc trách nhiệm bên sản xuất, lắp ráp hoặc nhập khẩu; việc của người mua là yêu cầu nhà cung cấp xuất trình hồ sơ của đúng mẫu/cụm van đang bán, chứ không phải tự đi xin giấy cho thiết bị đã lắp.

Lắp đặt & bảo trì

Cụm van preaction lắp trong phòng van có thoát nước và lối tiếp cận; đường ống phía sau van phải dốc về điểm xả để nước sau mỗi lần thử chảy hết (đặc biệt với hệ kép liên động dùng khí nén, giống hệ khô). Đấu nối tín hiệu hai chiều giữa tủ điều khiển chữa cháy và tủ trung tâm báo cháy; nhãn hướng dẫn vận hành, reset đặt ngay tại cụm van.

Về kiểm tra – thử nghiệm: thực hiện theo hướng dẫn nhà sản xuất và tiêu chuẩn áp dụng. Ở Việt Nam, thiết bị hệ chữa cháy tự động bằng nước phải được bảo quản, bảo dưỡng theo Thông tư 36/2025/TT-BCA (Phụ lục V), tần suất bảo dưỡng tối thiểu một năm một lần theo QCVN 10:2025/BCA. Hệ tham chiếu NFPA 25 yêu cầu thử toàn phần cụm van tràn ngập/preaction định kỳ, kèm thử hệ phát hiện cháy điều khiển nó.

Lỗi thường gặp & cách khắc phục

• Van không mở khi có cháy: van điện từ hỏng, mất nguồn, hoặc tủ điều khiển bị cô lập (chế độ bảo trì chưa trả về). Khắc phục: thử van điện từ bằng nút thử, kiểm tra ắc-quy và đường dây, luôn trả tủ về chế độ tự động sau bảo trì.
• Van mở nhầm: báo cháy giả từ đầu báo (bụi, hơi ẩm, nhiễu) làm van mở dù không có cháy — với hệ đơn liên động, nước sẽ vào ống. Khắc phục: chọn đúng loại đầu báo, dùng cấu hình xác nhận hai đầu báo, hoặc chuyển sang kép liên động ở khu vực sợ nước.
• Rò khí giám sát (hệ kép liên động): áp khí tụt gây báo lỗi liên tục. Khắc phục: dò rò mối nối và đầu phun, kiểm tra bộ duy trì áp khí.
• Nước đọng gây ăn mòn trong ống: mạng ống không dốc đúng, nước sau khi thử không thoát hết. Khắc phục: chỉnh độ dốc, bổ sung điểm xả, xả sạch sau mỗi lần thử.
• Không reset được van sau khi thử: làm sai trình tự đóng van giám sát – xả áp – nạp lại buồng điều khiển. Khắc phục: dán quy trình reset của hãng ngay tại cụm van và đào tạo người vận hành.

Câu hỏi thường gặp

Van preaction khác van tràn ngập ở điểm nào? Về cấu tạo, hai loại thường là cùng một thân van kiểu màng. Khác nhau ở mạng ống phía sau: van tràn ngập cấp cho mạng ống hở với đầu phun hở (mở van là cả vùng cùng phun), còn van preaction cấp cho mạng ống kín với đầu phun kín (nước chỉ ra ở đầu phun đã mở vì nhiệt).

Vì sao phòng máy chủ hay dùng hệ preaction? Vì cần hai điều kiện độc lập mới có nước phun ra, nên rủi ro xả nước nhầm vào thiết bị điện tử là rất thấp. Hệ kép liên động còn yêu cầu cả báo cháy lẫn đầu phun mở, an toàn hơn nữa.

Hệ preaction có mấy kiểu liên động? Ba kiểu: đơn liên động (chỉ cần báo cháy), kép liên động (cần cả báo cháy và đầu phun mở), không liên động (chỉ cần một trong hai). Kép liên động an toàn nhất nhưng cấp nước chậm nhất.

Van preaction có thuộc diện quản lý ở Việt Nam không? Phụ lục danh mục phương tiện PCCC của Nghị định 105/2025/NĐ-CP nêu tên “van tràn ngập” — thân van thường dùng cho cả hệ tràn ngập lẫn hệ tác động trước. Cần lưu ý hai việc khác nhau: chỉ tiêu thử nghiệm kỹ thuật của sản phẩm là một chuyện, còn mẫu phương tiện có thuộc diện cấp phép lưu thông hay không là chuyện khác — kết luận phải dựa trên đúng tên pháp lý của mẫu/cụm cụ thể, không suy từ việc thiết bị nằm trong hệ PCCC.

Hệ preaction có thay thế được hệ chữa cháy bằng khí cho phòng máy chủ không? Đây là hai giải pháp khác nhau: hệ khí dập cháy không làm ướt thiết bị nhưng chỉ hiệu quả trong không gian kín và chỉ xả một lần; hệ preaction cấp nước liên tục nhưng có nguy cơ làm ướt khi đầu phun đã mở. Nhiều công trình dùng kết hợp cả hai. Việc lựa chọn phải theo yêu cầu trang bị của QCVN 10:2025/BCA và thiết kế cụ thể.
