Van khô

Van khô là gì?

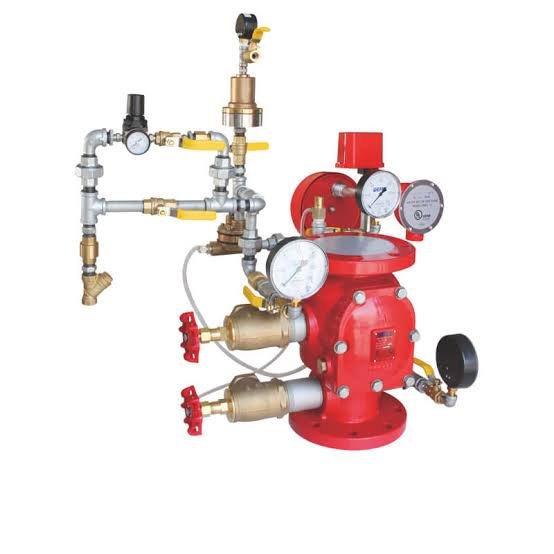

Van khô (tiếng Anh: dry pipe valve) là van điều khiển đặt tại ranh giới giữa đường ống cấp nước luôn có áp và mạng đường ống sprinkler chứa khí nén (khí nén hoặc nitơ) của hệ thống chữa cháy sprinkler kiểu khô. Ở trạng thái chờ, mạng ống phía trên van hoàn toàn không có nước; áp khí trong ống giữ cho lá van (clapper) đóng kín, chặn nước lại. Khi một đầu phun sprinkler mở ra vì nhiệt của đám cháy, khí nén thoát qua đầu phun, áp khí tụt xuống dưới ngưỡng và van khô bật (trip) — nước từ nguồn tràn vào toàn bộ mạng ống rồi phun ra qua các đầu phun đã mở.

Ý chính

• Van khô là van kiểu vi sai (differential): một áp khí nhỏ giữ được áp nước lớn hơn nhiều lần, nhờ chênh lệch diện tích hai mặt lá van.
• Dùng cho khu vực có nguy cơ đóng băng hoặc không được sưởi ấm — kho lạnh, bãi xe hở, nhà không sưởi, đường ống ngoài trời.
• Đừng nhầm van khô (thiết bị của hệ sprinkler) với hệ thống đường ống khô / họng chờ ống khô (đường ống chờ cho lực lượng chữa cháy tiếp nước) — hai khái niệm khác nhau, xem mục Phân biệt nhanh.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Trong kho văn bản pháp quy PCCC Việt Nam hiện hành (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC), van khô chưa có một điều định nghĩa riêng mang đúng tên gọi “van khô”. Các văn bản định nghĩa hai loại van cùng họ và quy định về hệ chữa cháy tự động bằng nước như sau:

QCVN 03:2026/BCA (mục 1.4.50 — Van báo động, dùng cho hệ thống Sprinkler kiểu ướt): “Van cho phép nước chảy vào hệ thống chữa cháy Sprinkler kiểu ướt, ngăn nước chảy ngược lại và kết hợp cấp nước để vận hành cơ cấu báo động trong điều kiện dòng chảy quy định.”

QCVN 03:2026/BCA (mục 1.4.51 — Van tràn ngập): “Van cấp nước điều khiển tự động, được vận hành bằng cơ cấu bổ trợ cho nước chảy vào một hệ thống đường ống dẫn mở của hệ thống tràn (thoát nước) hoặc hệ thống đường ống kín của hệ thống tác động trước.”

QCVN 10:2025/BCA (mục 2.5.2) chỉ rõ tiêu chuẩn thiết kế áp dụng: “Việc thiết kế, lắp đặt hệ thống chữa cháy tự động được quy định tại các tiêu chuẩn tương ứng, bao gồm TCVN 7336, TCVN 13926, TCVN 13657-1, TCVN 13333, TCVN 6101, TCVN 7161-1… TCVN 14496, NFPA 15.” Như vậy hệ sprinkler kiểu khô và van khô ở Việt Nam được thiết kế, lắp đặt theo TCVN 7336:2021 (Phòng cháy chữa cháy — Hệ thống chữa cháy tự động bằng nước, bọt — Yêu cầu thiết kế và lắp đặt). Lưu ý: bản gốc TCVN 7336:2021 không nằm trong kho tài liệu hiện có của bài này, nên khi trích dẫn chi tiết điều khoản cần đối chiếu trực tiếp bản gốc.

Thông tư 36/2025/TT-BCA (Phụ lục V, mục III) đưa nhóm van điều khiển của hệ chữa cháy vào danh mục phải bảo quản, bảo dưỡng định kỳ: “…van báo động, van tràn ngập, van giám sát, van chọn vùng, công tắc áp lực, công tắc dòng chảy, ống phi kim loại dùng trong hệ thống cấp nước chữa cháy tự động…”.

QCVN 10:2025/BCA cũng đặt ra yêu cầu liên quan tới môi trường lạnh — nơi thường phải dùng giải pháp kiểu khô (mục H.2.10): “Trong các hệ thống chữa cháy đường ống khô lắp đặt trong các khu vực có nhiệt độ dưới 0 °C thì van khóa phải được lắp đặt tại các khu vực không có khả năng bị đóng băng.”

Đối chiếu quốc tế (NFPA)

Hệ tiêu chuẩn Hoa Kỳ mô tả van khô rất rõ. Theo phần chú giải trong NFPA 25 Handbook (ấn bản 2020) — lưu ý đây là tài liệu diễn giải, không phải câu chữ quy phạm của NFPA 25: “Dry pipe valves control the flow of water to areas that could be exposed to freezing conditions. Water is held at the valve by air pressure in the system piping. When the air pressure is reduced, the valve operates and floods the system.”

Cùng tài liệu này mô tả van khô là van kiểu vi sai và nêu tỉ lệ minh họa khoảng 1 psi áp khí giữ được 5–6 psi áp nước. ⚠️ Đây là con số minh họa cho nguyên lý vi sai của một số van truyền thống, không phải hằng số thiết kế. Tỉ lệ vi sai thực tế khác nhau theo model — có hãng công bố khoảng 5, có hãng 5,5–6; ngoài ra các van thế hệ mới kiểu chốt hoặc màng không hoạt động theo nguyên lý chênh lệch diện tích nên không áp dụng tỉ lệ này. Áp khí duy trì phải lấy theo datasheet của đúng model đang lắp.

Việc thiết kế hệ sprinkler kiểu khô thuộc NFPA 13; việc kiểm tra, thử nghiệm, bảo trì (bao gồm trip test hằng năm của van khô) thuộc NFPA 25. NFPA 25 cũng lưu ý hệ ống khô dễ ăn mòn, đóng cặn gỉ bên trong ống do luân phiên ẩm – khô, và cặn gỉ đọng ở đế van có thể làm lá van không đóng kín. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý vi sai: lá van có hai mặt với diện tích khác nhau — mặt phía mạng ống (chịu áp khí) rộng hơn mặt phía nguồn nước. Nhờ tỉ lệ diện tích, một áp khí thấp vẫn tạo đủ lực giữ lá van đóng trước áp nước cao hơn nhiều lần. Khi áp khí giảm qua ngưỡng, cân bằng lực đảo chiều, lá van bật mở và không tự đóng lại (latch) cho tới khi được reset thủ công.

Phân loại theo cách tăng tốc: (1) van khô đơn thuần — hệ nhỏ, nước tự tràn khi van bật; (2) van khô kèm thiết bị mở nhanh (quick-opening device): accelerator (bộ gia tốc — đưa áp khí xuống nhanh để van bật sớm) hoặc exhauster (bộ xả khí nhanh). Hệ ống dung tích lớn thường cần thiết bị mở nhanh để nước tới đầu phun kịp thời.

Phân loại theo cấu tạo: van khô kiểu lá van vi sai truyền thống (có buồng vi sai, cần mồi nước — priming water) và van khô thế hệ mới kiểu latched clapper / màng (không cần mồi nước, trim gọn hơn).

Phân biệt nhanh

Sản phẩm van khô của các hãng

Van khô là thiết bị của các nhà sản xuất chuyên về van hệ sprinkler (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

Johnson Controls / Tyco (Hoa Kỳ)

Dòng van khô DPV-1 — van khô kiểu vi sai dùng cho hệ sprinkler ống khô, có bộ trim tiêu chuẩn kèm buồng vi sai, đồng hồ áp khí và áp nước, van thử, van xả. Hãng cung cấp kèm bộ gia tốc (accelerator) cho hệ dung tích lớn. Nguồn: tyco-fire.com.

Viking Group (Hoa Kỳ)

Viking có các model van khô kiểu vi sai và kiểu chốt (latched clapper) với cỡ thông dụng DN80–DN150, kèm trim khô/ướt và bộ gia tốc tùy chọn. Nguồn: vikinggroupinc.com.

Victaulic (Hoa Kỳ)

Dòng FireLock NXT — van khô kiểu màng/latch không cần mồi nước (no priming water), reset nhanh, trim gọn, dùng khớp nối rãnh (grooved) đặc trưng của hãng. Nguồn: victaulic.com.

Reliable Automatic Sprinkler (Hoa Kỳ)

Hãng sản xuất đầy đủ cụm van điều khiển hệ sprinkler: van báo động, van khô, van tràn ngập/tác động trước và các thiết bị mở nhanh. Sơ đồ nguyên lý van khô và bộ gia tốc trong sổ tay NFPA 25 được dẫn nguồn từ hãng này. Nguồn: reliablesprinkler.com.

Bảng so sánh nhanh

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường và tài liệu kỹ thuật Việt Nam gọi bằng nhiều tên: van khô = van hệ thống khô = van sprinkler kiểu khô = cụm van khô = dry pipe valve = DPV. Hệ dùng van khô gọi là hệ thống sprinkler kiểu khô hoặc hệ chữa cháy ống khô. Cần phân biệt với hệ thống đường ống khô (dry standpipe) trong QCVN 10:2025/BCA — đó là đường ống chờ tiếp nước cho lực lượng chữa cháy, không phải hệ sprinkler.

Thông số kỹ thuật điển hình

Giá trị dưới đây mang tính điển hình theo tài liệu các hãng — luôn kiểm datasheet đúng model trước khi chọn:

Quy đổi đơn vị áp suất (Việt Nam quen dùng bar/MPa):

Hệ số: 1 psi ≈ 0,0689 bar ≈ 6,895 kPa ≈ 0,00689 MPa.

Thiết bị thường đi cùng

Cách chọn van khô

• Xác định đúng nhu cầu: chỉ dùng hệ khô khi khu vực bảo vệ thật sự có nguy cơ đóng băng hoặc không thể để nước trong ống; nếu không, hệ ướt đơn giản và tin cậy hơn.
• Dung tích mạng ống: mạng ống càng lớn thì thời gian nước tới đầu phun càng lâu — cần cân nhắc chia vùng hoặc bổ sung thiết bị mở nhanh theo hướng dẫn hãng và tiêu chuẩn áp dụng.
• Cỡ van & kiểu kết nối phù hợp đường ống (mặt bích / ren / rãnh) và áp làm việc tối đa của hệ.
• Phòng đặt van phải được chống đóng băng — bản thân cụm van và trim luôn có nước, không được để dưới 0 °C.
• Chứng nhận — cần hiểu đúng phạm vi: ưu tiên UL/FM. Tại Việt Nam, “van khô” không được nêu tên riêng trong Phụ lục danh mục phương tiện PCCC của Nghị định 105/2025/NĐ-CP và không có mục kiểm định riêng trong QCVN 03:2026/BCA. Trong khi đó van báo động (mục 2.6.3) và van tràn ngập (mục 2.6.4) có mục kiểm định riêng. Vì vậy với van khô, thứ cần yêu cầu nhà cung cấp là chứng nhận UL/FM của đúng model cùng datasheet và hướng dẫn lắp đặt của hãng, chứ không phải “giấy kiểm định van khô”.
• Tương thích tín hiệu: trim phải có chỗ lắp công tắc áp lực và công tắc báo áp khí thấp để đưa về tủ trung tâm.

Lắp đặt & bảo trì

Cụm van khô lắp thẳng đứng trong phòng van được sưởi/chống đóng băng, có lối tiếp cận và thoát nước. Mạng ống phía sau van phải dốc về phía van hoặc về điểm xả để nước ngưng tụ và nước còn lại sau mỗi lần thử chảy hết ra; các điểm thấp phải có van xả (drip valve / drum drip). Nạp khí nén khô, tránh đưa hơi ẩm vào ống.

Về kiểm tra – thử nghiệm: thực hiện theo hướng dẫn nhà sản xuất và tiêu chuẩn áp dụng. Ở Việt Nam, van thuộc hệ chữa cháy tự động bằng nước phải được bảo quản, bảo dưỡng theo Thông tư 36/2025/TT-BCA (Phụ lục V) và tần suất bảo dưỡng tối thiểu một năm một lần đối với hệ thống, thiết bị chữa cháy tự động theo QCVN 10:2025/BCA. Hệ tham chiếu quốc tế NFPA 25 yêu cầu trip test van khô định kỳ và kiểm tra bên trong đường ống để phát hiện gỉ, cặn.

Lỗi thường gặp & cách khắc phục

• Van bật giả (false trip) do rò khí: rò rỉ ở mối nối, đầu phun hoặc trim làm áp khí tụt dần đến ngưỡng bật. Khắc phục: dò rò bằng nước xà phòng, siết lại mối nối, kiểm tra bộ duy trì áp khí và máy nén.
• Van không bật hoặc bật chậm: lá van kẹt do gỉ/cặn đọng ở đế van — NFPA 25 nêu rõ cặn gỉ tích tụ có thể làm lá van không đóng/mở đúng, cần kiểm tra bên trong. Khắc phục: vệ sinh đế van, thay gioăng, khắc phục nguồn ăn mòn (khí ẩm, nước đọng).
• Nước tới đầu phun quá chậm: mạng ống quá lớn so với năng lực van. Khắc phục: chia vùng lại hoặc lắp bộ gia tốc/xả khí theo hướng dẫn hãng.
• Đóng băng cục bộ: nước đọng ở đoạn ống không dốc hoặc ở điểm thấp không có van xả. Khắc phục: chỉnh lại độ dốc, bổ sung điểm xả, giữ ấm phòng van.
• Mất mồi nước (priming water) ở van kiểu vi sai truyền thống: làm sai lệch điều kiện làm việc của van. Khắc phục: nạp lại mức nước mồi đúng vạch theo hướng dẫn hãng (NFPA 25 liệt kê “priming water level not correct” là một hạng mục kiểm tra).

Câu hỏi thường gặp

Van khô khác van báo động ở điểm nào? Van báo động dùng cho hệ sprinkler kiểu ướt — đường ống luôn đầy nước. Van khô dùng cho hệ kiểu khô — đường ống chứa khí nén, chỉ có nước sau khi van bật. Van khô vì thế cần thêm máy nén khí, công tắc báo áp khí thấp và quy trình reset sau mỗi lần bật.

Khi nào bắt buộc phải dùng hệ sprinkler kiểu khô thay vì kiểu ướt? Khi khu vực bảo vệ có nguy cơ nước trong ống bị đóng băng hoặc không thể duy trì nước trong ống (kho lạnh, nhà không sưởi, bãi xe hở, đường ống ngoài trời). Việc lựa chọn hệ và thiết kế cụ thể thực hiện theo TCVN 7336:2021.

Van khô và hệ thống đường ống khô có phải là một không? Không. Van khô là thiết bị của hệ sprinkler tự động. Còn “hệ thống đường ống khô” trong QCVN 10:2025/BCA là đường ống chờ có họng nước ở mỗi tầng, được lực lượng chữa cháy tiếp nước từ xe qua họng chờ — không có đầu phun tự động.

Tại sao van khô phải đặt trong phòng được giữ ấm? Vì bản thân cụm van và bộ trim phía dưới lá van luôn chứa nước. Nếu phòng van dưới 0 °C, nước trong van và trim sẽ đóng băng làm van mất tác dụng — dù mạng ống phía trên không có nước.

Van khô có cần thử định kỳ không? Có. Ở Việt Nam, thiết bị hệ chữa cháy tự động bằng nước phải được bảo quản, bảo dưỡng theo Thông tư 36/2025/TT-BCA và bảo dưỡng tối thiểu một năm một lần theo QCVN 10:2025/BCA. Tiêu chuẩn tham chiếu NFPA 25 quy định thử bật van (trip test) định kỳ hằng năm.
