Tủ điều khiển bơm chữa cháy

Tủ điều khiển bơm chữa cháy là gì?

Tủ điều khiển bơm chữa cháy là thiết bị điều khiển và giám sát toàn bộ cụm bơm trong trạm bơm chữa cháy. Nó quyết định khi nào bơm chạy, bơm nào chạy, lấy điện từ nguồn nào, và báo trạng thái ra ngoài.

Đây là thiết bị mà thống kê sự cố thực tế cho thấy gây ra nhiều lần “hệ chữa cháy không hoạt động” nhất — không phải vì tủ hỏng, mà vì bị để sai chế độ. Sau mỗi lần bảo trì, nếu người kỹ thuật quên trả tủ về chế độ tự động, cả hệ thống trở nên vô dụng mà không có dấu hiệu nào bên ngoài.

Ý chính

• Đọc đúng cấu trúc câu của QCVN 10:2025/BCA mục H.3.3 khi lưu lượng ngoài nhà ≥ 25 L/s: tự động hoặc từ xa (chọn một) — và bắt buộc thêm điều khiển bằng tay tại phòng bơm. Tức hai lớp điều khiển, không phải ba chế độ song song.
• Mốc thời gian: bơm phải khởi động không chậm quá 3 phút kể từ khi có thông tin báo cháy (QCVN 10:2025/BCA); riêng tủ phải đưa bơm từ trạng thái dừng tới đầy tải trong không quá 30 giây kể từ khi nhận tín hiệu khởi động (QCVN 02:2020/BCA mục 2.5.1.3).
• Với trạm bơm thuộc phạm vi QCVN 02:2020/BCA: mỗi máy bơm một tủ riêng, không đặt chung thiết bị điều khiển bơm chính và bơm dự phòng; tủ bơm điện có ba cách khởi động (tự động, nút ấn trên tủ, khởi động khẩn cấp bằng thiết bị cơ học); aptomat bảo vệ động cơ không dùng chi tiết cảm biến quá dòng loại rơ-le nhiệt; không bố trí cảm biến điện áp thấp, lỗi pha, lỗi tần số để dừng bơm.
• Rủi ro lớn nhất không phải hỏng hóc mà là để tủ ở chế độ tay sau bảo trì — phải đưa việc xác nhận chế độ vào biên bản.

Định nghĩa & viện dẫn trong tiêu chuẩn, quy chuẩn Việt Nam

Yêu cầu về điều khiển bơm nằm ở QCVN 10:2025/BCA (xem đầy đủ tại hub Tiêu chuẩn & Quy chuẩn PCCC):

QCVN 10:2025/BCA (mục H.3.3): “Khi lưu lượng cấp nước cho chữa cháy ngoài nhà yêu cầu từ 25 L/s trở lên phải có cơ cấu điều khiển máy bơm chữa cháy tự động hoặc điều khiển từ xa (tại phòng trực hoặc trụ cấp nước), ngoài ra phải có cơ cấu điều khiển bằng tay tại phòng bơm. Đồng thời, phải bảo đảm cho máy bơm được kích hoạt vận hành trong thời gian không chậm quá 3 min kể từ khi có thông tin báo cháy.”

QCVN 10:2025/BCA (mục 2.4.2, chú thích): “Máy bơm cấp nước chữa cháy của hệ thống họng nước chữa cháy trong nhà phải được điều khiển bằng tay hoặc điều khiển tự động hoặc điều khiển từ xa. Đối với hệ thống họng nước chữa cháy trong nhà của các nhà sản xuất, nhà kho có hạng nguy hiểm cháy và cháy nổ A, B, C1; nhà có chiều cao PCCC từ 25 m trở lên; chợ, trung tâm thương mại, siêu thị, khách sạn; nhà sử dụng với mục đích kinh doanh dịch vụ karaoke, vũ trường…; nhà ga hành khách, nhà ga hàng hóa thuộc cảng hàng không; nhà ga hàng hóa, đề-pô (depot) đường sắt; nhà ga cáp treo; nhà hát, rạp chiếu phim, các nhà dịch vụ thuộc bến cảng biển, cảng thủy nội địa thì máy bơm phải được điều khiển bằng tay tại phòng bơm và điều khiển tự động.”

Chú ý chữ “và” — với nhóm công trình nêu trên, hai chế độ đều bắt buộc, không phải chọn một.

QCVN 10:2025/BCA (mục H.3.2): “Các máy bơm chữa cháy sử dụng động cơ điện phải được kết nối với hai nguồn điện độc lập từ nguồn điện lưới hoặc nguồn điện từ máy phát điện dự phòng.”

Việc chuyển đổi giữa hai nguồn điện này là nhiệm vụ của tủ điều khiển — và phải chuyển được trong khuôn khổ mốc 3 phút nêu ở mục H.3.3.

QCVN 02:2020/BCA — quy chuẩn trạm bơm nước chữa cháy

Quy định chi tiết nhất về tủ nằm ở QCVN 02:2020/BCA (ban hành kèm Thông tư 52/2020/TT-BCA, hiệu lực 04/10/2020). Mục 1.4.2 coi tủ điều khiển là một phần của “máy bơm nước chữa cháy”, cùng với bơm, động cơ và phụ kiện. Quy chuẩn áp dụng khi thiết kế, lắp đặt, bảo dưỡng, vận hành trạm bơm nước chữa cháy cố định của nhà cao trên 10 tầng; nhà công cộng tập trung đông người, gara, nhà sản xuất, kho có diện tích trên 18.000 m² (mục 1.1).

• Mục 2.5.1.1: mỗi máy bơm được điều khiển, kiểm soát từ một tủ riêng có chức năng khởi động tự động và bằng tay. Được đặt chung thiết bị điều khiển bơm điện và bơm bù áp trong một tủ (khởi động từ của từng bơm riêng biệt, nằm trong không gian tách biệt), nhưng không được đặt chung thiết bị điều khiển bơm chính và bơm dự phòng.
• Mục 2.5.1.3: từ khi tủ nhận tín hiệu khởi động tới khi bơm đạt đầy tải không quá 30 giây; tủ có cổng kết nối để hiển thị trạng thái và điều khiển bơm từ xa.
• Mục 2.5.2.1: chọn một trong năm mạch khởi động căn cứ công suất nguồn điện — trực tiếp, biến áp tự ngẫu, sao – tam giác, khởi động từng phần cuộn dây, khởi động mềm.
• Mục 2.5.2.2: tủ bơm điện khởi động được theo ba cách — tự động (công tắc áp lực, cảm biến áp lực hoặc tín hiệu từ xa), nút ấn trên tủ, và khởi động khẩn cấp bằng thiết bị cơ học chuyển mạch trực tiếp cho mô-tơ, độc lập với mạch điều khiển điện và với công tắc khởi động bằng áp lực.
• Mục 2.5.2.7 và 2.5.2.8: aptomat bảo vệ động cơ có chi tiết cảm biến quá dòng không phải loại rơ-le nhiệt; thiết bị bảo vệ quá tải làm việc ở vùng dòng kẹt rô-to (động cơ rô-to lồng sóc: dòng nhả đặt được tối thiểu 300% dòng đầy tải, thời gian nhả trễ chỉnh từ 8 đến 20 giây). Lưu ý TCVN 7336:2021 mục 5.8.3 vẫn viết bảo vệ quá tải và quá nhiệt cho bơm chính — chỗ vênh này nên thống nhất với đơn vị thẩm định ngay từ hồ sơ thiết kế.
• Mục 2.5.2.12 và 2.4.1.6.3: không bố trí cảm biến điện áp thấp, lỗi pha, lỗi tần số hoặc cảm biến khác để cấp tín hiệu dừng bơm; không lắp thiết bị ngắt sự cố tiếp đất, ngắt sự cố hồ quang trong mạch điều khiển và mạch cấp điện cho bơm.
• Mục 2.2.5: bơm chính, bơm dự phòng đã khởi động tự động thì tắt bằng nút ấn trên tủ; chỉ cho tự tắt khi mọi nguyên nhân khởi động đã trở về bình thường và bơm đã chạy tối thiểu 10 phút, không cho tự tắt khi bơm là nguồn cấp nước duy nhất.

Đọc cùng QCVN 10:2025/BCA thế nào: “hai lớp điều khiển” ở mục H.3.3 nói về nơi ra lệnh (tự động hoặc từ xa, cộng thêm điều khiển tay tại phòng bơm); “ba cách khởi động” ở mục 2.5.2.2 QCVN 02:2020/BCA nói về mạch bên trong tủ bơm điện. Hai yêu cầu cùng áp dụng, không thay thế nhau. Trạm bơm đã nghiệm thu đưa vào sử dụng trước 04/10/2020 không bắt buộc áp dụng Mục 2 và Mục 3 của quy chuẩn (mục 5.6.1); Mục 4 về kiểm tra, bảo dưỡng không nằm trong phần miễn này.

Diễn giải từng điều khoản kèm bảng kiểm cho kỹ sư, người mua vật tư và đội bảo trì: yêu cầu kỹ thuật tủ điều khiển bơm chữa cháy theo QCVN 02:2020/BCA.

QCVN 03:2026/BCA (mục 1.4.41) định nghĩa một thiết bị họ hàng cần phân biệt rõ:

QCVN 03:2026/BCA (mục 1.4.41 — Tủ điều khiển hệ thống chữa cháy): “Thiết bị điều khiển, hiển thị chuyên dụng để tiếp nhận/đánh giá tín hiệu từ các thiết bị cảnh báo, thiết bị kích hoạt, phát lệnh xả/dừng xả tới cơ cấu chấp hành (van, bình, bơm) theo trình tự an toàn, đồng thời giám sát trạng thái hoạt động của toàn hệ thống và truyền báo trạng thái/sự cố.”

Đây là tủ điều khiển hệ thống chữa cháy — thiết bị của hệ chữa cháy khí, bột, bọt, phát lệnh xả chất chữa cháy. Tủ điều khiển bơm chữa cháy chỉ điều khiển động cơ bơm, phạm vi hẹp hơn nhiều. “Tủ điều khiển chữa cháy” có tên trong Phụ lục mục 1.6 của Nghị định 105/2025/NĐ-CP.

Đối chiếu quốc tế (NFPA)

NFPA 20 có yêu cầu riêng về tủ điều khiển bơm chữa cháy (fire pump controller), khác với tủ điều khiển động cơ công nghiệp thông thường ở nguyên tắc bảo vệ. Tủ bơm chữa cháy không dùng rơ-le nhiệt quá tải cắt động cơ theo kiểu tủ công nghiệp — vì mục tiêu là duy trì cấp nước trong thời gian chữa cháy. Tuy vậy tủ vẫn phải có các bảo vệ khác: bảo vệ ngắn mạch, bảo vệ khóa rôto (locked rotor), thiết bị đóng cắt và các chức năng giám sát tương ứng. Nói tủ bơm “không có bảo vệ” hay “để bơm chạy đến hỏng” là diễn đạt sai. Thông số bảo vệ cụ thể phải theo tài liệu của đúng model tủ và công suất động cơ.

NFPA 20 cũng yêu cầu tủ phải ghi lại thời điểm và số lần khởi động, có chế độ chạy tay không phụ thuộc mạch tự động, và có bộ chuyển nguồn tự động khi dùng hai nguồn. Riêng với bơm diesel, tủ phải giám sát ắc quy khởi động, mức nhiên liệu và tự chạy thử định kỳ. Các chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Nguyên lý & phân loại

Nguyên lý: tủ nhận tín hiệu áp suất từ công tắc áp lực trên đường ống và/hoặc lệnh từ tủ trung tâm báo cháy. Khi áp tụt xuống ngưỡng hoặc có lệnh, tủ đóng contactor cấp điện cho động cơ bơm. Trình tự thông thường: bơm bù áp → bơm chính → bơm dự phòng, theo các ngưỡng áp giảm dần. Nếu bơm chính không đạt được dòng hoặc áp trong thời gian định trước, tủ tự chuyển sang bơm dự phòng.

Phân biệt nhanh

Tủ điều khiển bơm chữa cháy điều khiển động cơ bơm. Tủ điều khiển hệ thống chữa cháy (QCVN 03:2026/BCA mục 1.4.41) phát lệnh xả chất chữa cháy cho hệ khí, bột, bọt. Tủ trung tâm báo cháy quản lý phát hiện và báo động. Tủ điện động lực thông thường có bảo vệ quá tải cắt động cơ — không được dùng làm tủ điều khiển bơm chữa cháy.

Sản phẩm tủ điều khiển bơm chữa cháy của các hãng

Tủ thường đi cùng cụm bơm của một hãng, hoặc do nhà thầu lắp ráp theo thiết kế (thông số theo tài liệu hãng; ảnh minh họa ghi rõ nguồn):

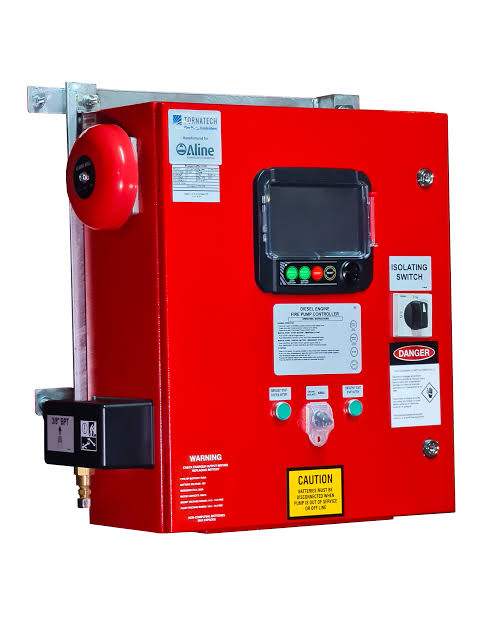

Tornatech (Canada)

Hãng chuyên về tủ điều khiển bơm chữa cháy theo NFPA 20, có dòng cho bơm điện, bơm diesel và bơm bù áp riêng, kèm chức năng ghi nhật ký khởi động. Nguồn: tornatech.com.

Eaton (Hoa Kỳ)

Tủ điều khiển bơm chữa cháy với các phương án khởi động khác nhau và bộ chuyển nguồn tự động tích hợp. Nguồn: eaton.com.

Grundfos (Đan Mạch)

Cung cấp tủ điều khiển đồng bộ với cụm bơm chữa cháy của hãng, gồm cả phần điều khiển bơm bù áp. Nguồn: grundfos.com.

Tại Việt Nam

Phần lớn tủ được lắp ráp trong nước theo thiết kế được duyệt, dùng khí cụ điện của các hãng lớn. Điểm cần kiểm khi nghiệm thu: (1) có đủ hai lớp điều khiển theo mục H.3.3 QCVN 10:2025/BCA (tự động hoặc từ xa, cộng điều khiển tay tại phòng bơm) và, với tủ bơm điện thuộc phạm vi QCVN 02:2020/BCA, đủ ba cách khởi động theo mục 2.5.2.2 — trong đó khởi động khẩn cấp bằng thiết bị cơ học phải hoạt động độc lập với mạch điều khiển; (2) bấm giờ: tủ đưa bơm tới đầy tải không quá 30 giây, cả chuỗi từ thông tin báo cháy tới khi bơm chạy không quá 3 phút; (3) thử chuyển nguồn sang nguồn thứ hai; (4) có đèn/tín hiệu trạng thái đưa về nơi trực.

Tên gọi khác / từ đồng nghĩa

Cùng một thiết bị, thị trường Việt Nam gọi bằng nhiều tên: tủ điều khiển bơm chữa cháy = tủ điện bơm chữa cháy = tủ điều khiển bơm PCCC = tủ bơm chữa cháy = fire pump controller. QCVN 10:2025/BCA dùng cụm “cơ cấu điều khiển máy bơm chữa cháy”; QCVN 02:2020/BCA gọi là tủ điều khiển (mục 2.5). Cần phân biệt với “tủ điều khiển chữa cháy” trong Nghị định 105/2025/NĐ-CP mục 1.6 và “tủ điều khiển hệ thống chữa cháy” trong QCVN 03:2026/BCA mục 1.4.41 — đó là thiết bị phát lệnh xả chất chữa cháy, khác chức năng.

Thông số kỹ thuật điển hình

Các yêu cầu bắt buộc lấy theo QCVN 10:2025/BCA và QCVN 02:2020/BCA; thông số điện phải theo động cơ bơm cụ thể:

Tín hiệu quan trọng nhất nên đưa về nơi trực: ngoài “bơm chạy” và “sự cố”, nên có riêng tín hiệu “tủ đang ở chế độ tay”. Đây là biện pháp rẻ tiền nhất để chặn lỗi phổ biến nhất của thiết bị này.

Thiết bị thường đi cùng

Cách chọn tủ điều khiển bơm chữa cháy

• Mỗi bơm một tủ: không nhận phương án gộp bơm chính và bơm dự phòng vào một tủ (QCVN 02:2020/BCA mục 2.5.1.1). Tủ là một điểm hỏng — sửa khởi động từ bơm chính mà phải cắt điện cả tủ thì mất luôn bơm dự phòng.
• Kiểm đúng hai lớp điều khiển theo mục H.3.3: một trong hai chế độ tự động hoặc từ xa, cộng thêm chế độ tay tại phòng bơm — chế độ tay phải hoạt động độc lập, không phụ thuộc mạch tự động.
• Không dùng tủ điện động lực công nghiệp thông thường: rơ-le nhiệt quá tải kiểu tủ công nghiệp có thể cắt bơm đúng lúc cần nhất. Phải dùng tủ chuyên dụng cho bơm chữa cháy — loại vẫn có bảo vệ ngắn mạch và bảo vệ khóa rôto nhưng không cắt vì quá tải nhiệt. Báo giá hoặc bản vẽ ghi “rơ-le nhiệt bảo vệ quá tải” cho tủ bơm chữa cháy là chỗ phải hỏi lại (QCVN 02:2020/BCA mục 2.5.2.7).
• Chọn cách khởi động theo sụt áp và các mốc thời gian: một trong năm mạch ở mục 2.5.2.1 QCVN 02:2020/BCA, tính sụt áp cho cả nguồn lưới lẫn máy phát; tủ phải đưa bơm tới đầy tải trong 30 giây, và cả chuỗi từ thông tin báo cháy tới khi bơm chạy nằm trong 3 phút.
• Yêu cầu bộ chuyển nguồn tự động nếu dùng hai nguồn điện; thử chuyển nguồn khi nghiệm thu.
• Yêu cầu tín hiệu “đang ở chế độ tay” đưa về nơi trực — chi phí nhỏ, ngăn được rủi ro lớn nhất.
• Với bơm diesel: tủ phải giám sát ắc quy khởi động, mức nhiên liệu và có chức năng chạy thử định kỳ; QCVN 02:2020/BCA yêu cầu hai bộ ắc quy và bộ sạc từ tủ điều khiển (mục 2.4.2.10, 2.4.2.12).
• Rơ-le giám sát pha chỉ để báo: lỗi pha, mất nguồn hiển thị trên tủ và đưa về phòng trực, nhưng không được nằm trong mạch dừng bơm (QCVN 02:2020/BCA mục 2.5.2.3, 2.5.2.12).

Lắp đặt & bảo trì

Đặt tủ trong phòng bơm, ở vị trí thao tác được ngay mà không phải trèo hay dịch chuyển vật cản. Dán sơ đồ nguyên lý và bảng ngưỡng áp cài đặt ngay trên cửa tủ — người xử lý sự cố ban đêm không có thời gian tìm hồ sơ. Đấu tín hiệu trạng thái về phòng trực, tối thiểu gồm: bơm chạy, sự cố, mất nguồn, và chế độ tay.

Về bảo dưỡng: theo Thông tư 36/2025/TT-BCA và QCVN 10:2025/BCA — bảo dưỡng hệ thống chữa cháy ít nhất một năm một lần. Nội dung nên có: thử từng chế độ điều khiển có trang bị (tự động và/hoặc từ xa, và chế độ tay tại phòng bơm); bấm giờ thời gian khởi động đối chiếu mốc 3 phút; thử chuyển sang nguồn điện thứ hai; kiểm ngưỡng áp cài đặt còn đúng thiết kế; siết lại đầu cốt và kiểm tiếp điểm contactor; với bơm diesel thì kiểm ắc quy và nhiên liệu.

Khi nghiệm thu trạm bơm theo QCVN 02:2020/BCA: vận hành không ít hơn 6 lần tự động và 6 lần thủ công, bơm điện chạy ít nhất 5 phút ở tốc độ cao nhất mỗi lần (mục 3.2.2, 3.2.3); bơm phải khởi động được từ mọi tính năng khởi động theo thiết kế và từ mỗi nguồn điện (mục 3.2.4). Lịch kiểm tra, chạy thử định kỳ của trạm bơm nằm ở Mục 4 và Phụ lục B của quy chuẩn — trong đó có việc kiểm tra phương tiện khởi động thủ công khi không có nguồn điều khiển, 12 tháng một lần.

Bắt buộc đưa vào cuối mọi biên bản bảo trì: dòng “đã xác nhận tủ ở chế độ TỰ ĐỘNG” có chữ ký người thực hiện. Đây là biện pháp đơn giản nhất để chặn lỗi gây hậu quả nghiêm trọng nhất của thiết bị này.

Lỗi thường gặp & cách khắc phục

• Tủ để ở chế độ tay sau bảo trì: lỗi phổ biến và nguy hiểm nhất — hệ chữa cháy hoàn toàn không hoạt động mà không có dấu hiệu bên ngoài. Khắc phục: đưa tín hiệu “chế độ tay” về phòng trực; bắt buộc xác nhận chế độ tự động trong biên bản bảo trì; kiểm tra hằng ngày trong ca trực.
• Khởi động chậm hơn 3 phút: thời gian trễ cài đặt quá dài, hoặc trình tự chuyển nguồn mất nhiều thời gian, hoặc phương án khởi động kéo dài. Khắc phục: rà lại cài đặt trễ, đo lại tổng thời gian, cân nhắc đổi phương án khởi động.
• Bơm bị cắt giữa chừng khi đang chữa cháy: dùng tủ động lực công nghiệp có rơ-le nhiệt quá tải. Khắc phục: thay bằng tủ điều khiển bơm chữa cháy đúng chủng loại, có bảo vệ ngắn mạch và khóa rôto theo tài liệu hãng.
• Không chuyển được sang nguồn thứ hai: bộ chuyển nguồn hỏng hoặc chưa từng được thử. Khắc phục: thử chuyển nguồn trong mỗi kỳ bảo dưỡng, không chỉ kiểm bằng mắt.
• Ngưỡng áp cài sai làm bơm chính chạy liên tục: ngưỡng bơm chính và bơm bù áp quá gần nhau. Khắc phục: cài lại theo thứ tự dừng bơm bù áp → chạy bơm bù áp → chạy bơm chính → chạy bơm dự phòng, tách nhau đủ rõ.
• Không ai biết bơm đã chạy: không có tín hiệu trạng thái đưa ra ngoài phòng bơm. Khắc phục: đấu tín hiệu về phòng trực hoặc dùng module giám sát không dây đưa về tủ trung tâm báo cháy.

Sự cố bơm đóng/cắt liên tục — phần thuộc về tủ điều khiển

Bơm chạy vài giây rồi dừng, rồi lại chạy, lặp lại hàng chục lần mỗi giờ (short cycling) là sự cố phá hỏng thiết bị nhanh nhất trong phòng bơm: mỗi lần khởi động là một lần dòng khởi động lớn đi qua tiếp điểm khởi động từ và cuộn dây động cơ.

Nguyên nhân nằm ở nhiều nơi (rò rỉ hệ thống, van một chiều, bình tích áp — xem đầy đủ tại Bơm bù áp). Dưới đây chỉ là phần thuộc về tủ điều khiển và mạch cảm nhận áp, tức phần mà người phụ trách tủ có thể kiểm tra được.

⚠️ Đây là danh sách hạng mục cần kiểm tra, không phải hướng dẫn tự chỉnh. Việc đặt lại ngưỡng áp cho cụm bơm chữa cháy phải do đơn vị có chuyên môn thực hiện theo thông số thực tế của bơm và nguồn nước công trình.

Khi nào bơm chính chỉ được dừng bằng tay

Tại Việt Nam, QCVN 02:2020/BCA mục 2.2.5 đã quy định sẵn: bơm chính và bơm dự phòng đã khởi động tự động phải được tắt thủ công bằng nút ấn ở tủ điều khiển. Chỉ được cho tự tắt sau khi mọi nguyên nhân khởi động đã trở về bình thường và bơm đã chạy tối thiểu 10 phút; không cho tự tắt khi bơm là nguồn cấp nước của hệ chữa cháy tự động hoặc của hệ ống nước đứng duy nhất của công trình. Vì vậy bơm chạy mãi không tắt sau một lần tụt áp thường là tủ đang làm đúng. Phần dưới là cách NFPA xử lý cùng vấn đề, để đối chiếu.

NFPA 25 Handbook ghi nhận: một số cơ quan có thẩm quyền và công ty bảo hiểm yêu cầu bơm chữa cháy chỉ dừng bằng thao tác tay, tháo hoặc vô hiệu rơ-le dừng tự động trong tủ điều khiển. Lý do là lo ngại bơm đóng/cắt lặp lại nhiều lần trong đám cháy rồi cuối cùng không khởi động lại được. NFPA 20 cho phép cả hai phương án dừng tự động và dừng bằng tay, trừ trường hợp bơm là nguồn nước chữa cháy duy nhất của công trình — khi đó bắt buộc chỉ dừng bằng tay.

Điểm này phải thống nhất với đơn vị thiết kế và cơ quan thẩm duyệt ngay từ khi chọn tủ, vì nó thay đổi cấu hình mạch điều khiển và cách vận hành sau này.

Dấu hiệu cảnh báo cần điều tra

NFPA 25 nêu rõ: tình trạng bơm chính có vẻ chạy quá nhiều cần được điều tra — nguyên nhân có thể là đặt sai ngưỡng bơm bù áp hoặc bơm bù áp đã mòn tới mức phải thay. Đừng chỉnh ngưỡng bơm chính để “hết chạy nhiều” mà chưa tìm ra nguyên nhân gốc: làm vậy là che dấu hiệu của một sự cố thật trên hệ đường ống.

Câu hỏi thường gặp

Tủ điều khiển bơm chữa cháy phải có mấy chế độ điều khiển? Theo QCVN 10:2025/BCA mục H.3.3, khi lưu lượng cấp nước chữa cháy ngoài nhà từ 25 L/s trở lên thì phải có cơ cấu điều khiển tự động hoặc từ xa (tại phòng trực hoặc trụ cấp nước) — chọn một trong hai — ngoài ra bắt buộc phải có cơ cấu điều khiển bằng tay tại phòng bơm. Cần đọc đúng chữ “hoặc” ở vế đầu: quy chuẩn không yêu cầu đồng thời cả tự động lẫn từ xa. Đó là yêu cầu về nơi ra lệnh; riêng mạch bên trong tủ bơm điện theo QCVN 02:2020/BCA mục 2.5.2.2 phải khởi động được theo ba cách: tự động, nút ấn trên tủ và khởi động khẩn cấp bằng thiết bị cơ học.

Công trình nào bắt buộc phải có cả điều khiển tay lẫn tự động? Theo chú thích mục 2.4.2, đó là nhà sản xuất và nhà kho hạng nguy hiểm cháy nổ A, B, C1; nhà có chiều cao PCCC từ 25 m trở lên; chợ, trung tâm thương mại, siêu thị, khách sạn; cơ sở kinh doanh karaoke, vũ trường; nhà ga hành khách và hàng hóa thuộc cảng hàng không; nhà ga hàng hóa và đề-pô đường sắt; nhà ga cáp treo; nhà hát, rạp chiếu phim và các nhà dịch vụ thuộc bến cảng.

Bơm phải khởi động trong bao lâu? Không chậm quá 3 phút kể từ khi có thông tin báo cháy, theo mục H.3.3. Đây là mốc phải đo bằng cách bấm giờ thực tế khi nghiệm thu và trong mỗi kỳ bảo dưỡng. Riêng phần của tủ: QCVN 02:2020/BCA mục 2.5.1.3 yêu cầu từ khi tủ nhận tín hiệu khởi động tới khi bơm đạt đầy tải không quá 30 giây.

Bơm chính và bơm dự phòng có được dùng chung một tủ điều khiển không? Không. QCVN 02:2020/BCA mục 2.5.1.1 yêu cầu mỗi máy bơm được điều khiển từ một tủ riêng và không cho đặt chung thiết bị điều khiển bơm chính với bơm dự phòng. Bơm bù áp được đặt chung vỏ tủ với bơm điện, với điều kiện khởi động từ của từng bơm riêng biệt và nằm trong không gian tách biệt.

Có được dùng tủ điện thường làm tủ điều khiển bơm chữa cháy không? Không nên, và với trạm bơm thuộc phạm vi QCVN 02:2020/BCA thì không đạt: aptomat bảo vệ động cơ phải có chi tiết cảm biến quá dòng không phải loại rơ-le nhiệt (mục 2.5.2.7), và tủ không được bố trí cảm biến điện áp thấp, lỗi pha, lỗi tần số để dừng bơm (mục 2.5.2.12). Tủ điện động lực công nghiệp dùng rơ-le nhiệt quá tải cắt động cơ — có thể dừng bơm đúng lúc đang chữa cháy. Tủ chuyên dụng cho bơm chữa cháy theo NFPA 20 không dùng kiểu bảo vệ quá tải đó, nhưng vẫn có bảo vệ ngắn mạch, bảo vệ khóa rôto và thiết bị đóng cắt tương ứng. Chuẩn NFPA mang tính tham chiếu, không đương nhiên bắt buộc tại Việt Nam.

Tủ điều khiển bơm chữa cháy khác tủ điều khiển hệ thống chữa cháy thế nào? Tủ điều khiển bơm chữa cháy chỉ điều khiển động cơ bơm. Tủ điều khiển hệ thống chữa cháy — theo QCVN 03:2026/BCA mục 1.4.41 — là thiết bị tiếp nhận và đánh giá tín hiệu, phát lệnh xả hoặc dừng xả tới cơ cấu chấp hành (van, bình, bơm) theo trình tự an toàn, dùng cho hệ chữa cháy khí, bột, bọt.

Làm sao tránh việc quên trả tủ về chế độ tự động? Ba biện pháp bổ trợ nhau: đưa tín hiệu “đang ở chế độ tay” về phòng trực; bắt buộc có dòng xác nhận “tủ ở chế độ tự động” kèm chữ ký ở cuối mọi biên bản bảo trì; và đưa việc nhìn đèn chế độ vào danh mục kiểm tra hằng ngày của ca trực.
