Mô tả

Nhà sản xuất: SHINYI
Model: SCVX

Mô tả sản phẩm

Van một chiều lò xo là loại van dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại. Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng mặt bích cả hai mặt.

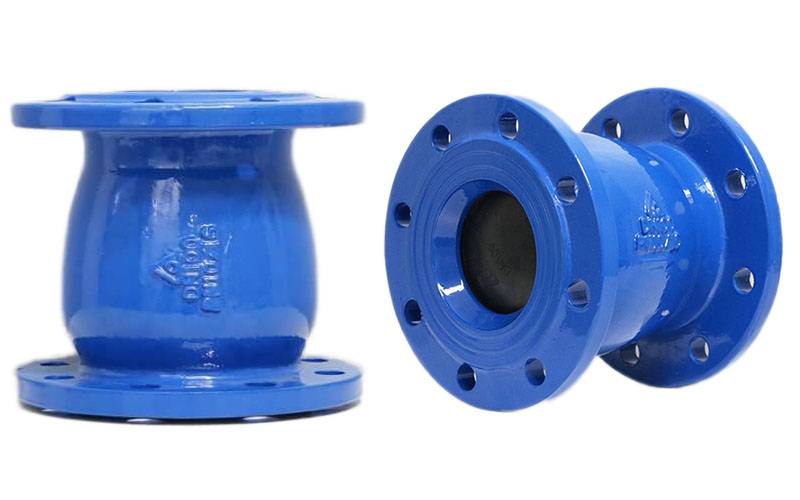

Van một chiều lò xo SCVX ShinYi

Thông số kỹ thuật

Mã Hàng Product Code	SCVX
Kích Thước Size Range	DN50 – DN300
Tiêu Chuẩn Thiết Kế Design Standard	BS EN 1074-3
Khoảng Cách Giữa 2 Mặt Bích	BS EN 558-1 TABLE 1 SERIES 14
Áp Suất Làm Việc Pressure Rating	PN10/PN16 JIS 10K/16K ANSI 125-LB
Nhiệt Độ Làm Việc Working Temp	-10 ~ 80 ºC
Môi Trường Làm Việc Working Flow	Nước, Nước Thải, Nước Nhiễm Mặn

Cấu tạo:

Van một chiều lò xo được cấu tạo bởi 04 thành phần chính là thân van, ty van, lá van và lò xo:

– Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm

– Ty van: được sản xuất từ Inox 304, độ bền cao, chống rỉ sét.

– Lá van: dạng đĩa tròn được sản xuất từ gang cầu FCD450, được bọc 100% bằng cao su EPDM, phù hợp với cả môi trường nước sạch và nước thải

– Lò xo: được lồng vào ty van ở giữa lá van và thân trên van, sản xuất từ Inox 304, độ bền cao, chống rỉ sét

Nguyên lý hoạt động:

Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, lò xo bị ép lại, lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.
