Mô tả

Nhà sản xuất: SHINYI
Model: RVCX

Van Cổng là loại van được dùng phổ biến trong các hệ thống đường ống công nghiệp, chủ yếu cho chất lỏng có dòng chảy thẳng. Loại van này không nên sử dụng để điều tiết dòng chảy, trừ khi chúng được thiết kế đặc biệt cho mục đích đó. Van cửa hoạt động đóng, mở bằng cách nâng hạ lá van ra khỏi đường đi của chất lỏng

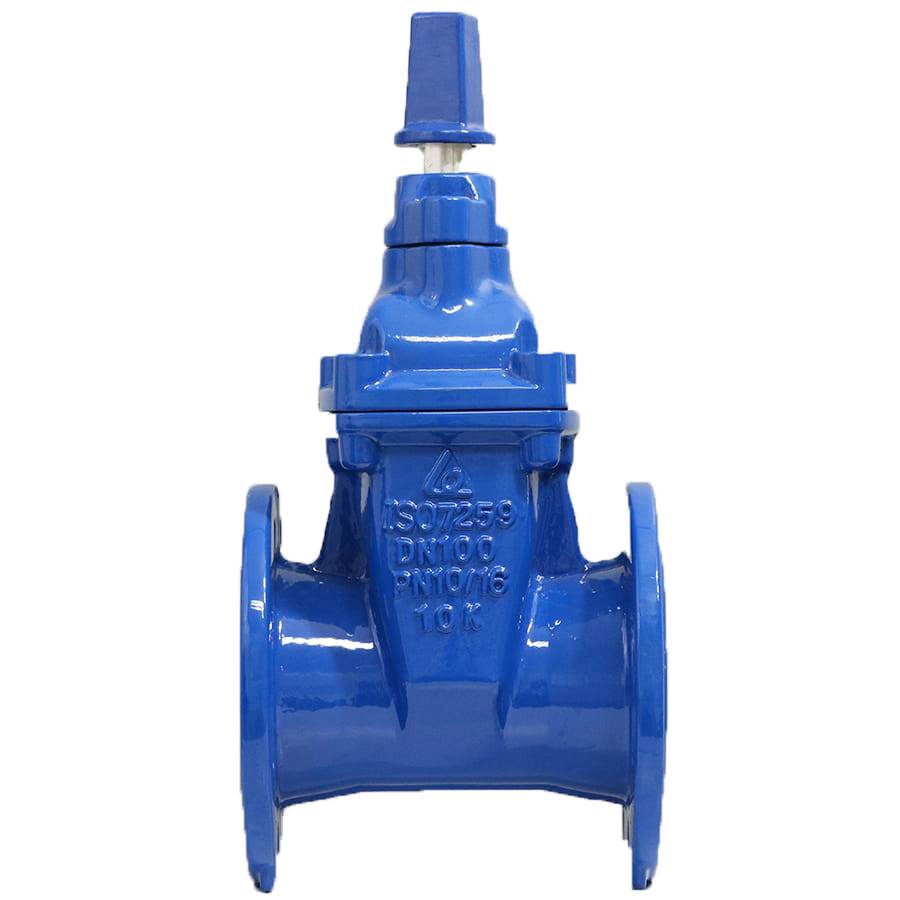

Van cổng ty chìm nắp chụp RVCX ShinYi

Thông số kỹ thuật:

Mã Hàng Product Code	RVCX
Kích Thước Size Range	DN50 – DN600
Tiêu Chuẩn Thiết Kế Design Standard	BS 5163-1 ISO7259 AWWA C509 BS EN 1074-1
Khoảng Cách Giữa 2 Mặt Bích Face To Face Standard	BS EN 5580-1 TABLE 1 SERIES 3 ISO 5752 TABLE 1 SERIES 3 ASME B16.10
Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard	BS EN 1092-2\|ISO 7005-2: PN10/16/20 JIS B2220: JIS 10K/16K/20K ASME B16.42: ANSI 150LB
Môi Trường Làm Việc Working Flow	Nước sạch, nước thải, Dầu khí, Hóa Chất, Nhà Máy Điện, Công Nghiệp

Thông số kích thước:

Th%C3%B4ng%20s%E1%BB%91%20k%C3%ADch%20th%C6%B0%E1%BB%9Bc%20Van%20C%E1%BB%95ng%20RVHX RVCX - pccc.vn

Cấu tạo và nguyên lý hoạt động của van cổng:

– Van kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao.

– Thân van được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dầy >=300 μm.

– Trong nắp van ở phía trên có khoảng không để chứa lá van khi mở van, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rỉ sét bulông.

– Lá van có hình nêm, làm bằng Gang Cầu, bên ngoài bọc 1 lớp cao su EPDM an toàn với nguồn nước sạch.

– Lá van được gắn cố định với 1 đầu của ty van bằng thanh chốt (pin), đầu phía trên của ty van được nối với tay quay bằng lỗ ren, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Khi vặn tay quay, ty van tự xoay tại chỗ nhờ ren ăn khớp với lá van, kéo lá van trượt lên xuống dọc theo ty van để đóng hay mở — bản thân ty van KHÔNG di chuyển lên xuống ra ngoài thân van. Nên chúng ta gọi đây là loại Van Cổng Ty Chìm (khác với Van Cổng Ty Nổi RRHX, nơi cả ty van di chuyển lên xuống theo tay quay). Vì ty van không nhô ra ngoài, không thể quan sát trực tiếp vị trí ty van để biết van đang đóng hay mở như ở van ty nổi — cần dựa vào vạch chỉ thị hoặc bộ đếm số vòng quay của tay quay (nếu có) để nhận biết trạng thái van.

Ưu điểm của van cửa:

Thiết kế hiện đại , dễ tháo lắp, dễ bảo trì
Thân van được thiết kế chuẩn tránh bị kẹt
Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường
Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống.

Chọn van cổng ty ShinYi nào cho phù hợp?

Ba mẫu RVCX (ty chìm, nắp chụp), RVHX (ty chìm, tay quay) và RRHX (ty nổi) có phạm vi kích thước và tiêu chuẩn áp dụng khác nhau:

RVCX: DN50–DN600, tiêu chuẩn BS 5163-1 · ISO 7259 · AWWA C509 · BS EN 1074-1.
RVHX: DN50–DN1600 (dải kích thước rộng nhất trong 3 mẫu), cùng nhóm tiêu chuẩn thiết kế với RVCX.
RRHX: DN50–DN600, tiêu chuẩn BS 5155 · API 609 (khác nhóm tiêu chuẩn thiết kế với hai mẫu trên).

Ba mẫu có cách vận hành/lắp đặt khác nhau theo đúng tên gọi — anh/chị liên hệ PCCC.vn để được tư vấn đúng mẫu theo hiện trạng đường ống, vị trí lắp đặt và kích cỡ công trình.
