Tủ trung tâm báo cháy không dây WCP-1

Mô tả

WCP-1 là tủ trung tâm báo cháy địa chỉ không dây hỗ trợ kết nối tối đa lên đến 160 thiết bị địa chỉ có thể lập trình.

Khả năng tùy biến hệ thống linh hoạt với sự kết hợp các thiết bị tương thích như: chuông báo cháy, đèn báo cháy, nút nhấn không dây, module giám sát, đầu báo khói và nhiệt không dây, đầu báo gas, đầu báo beam… Các thiết bị không dây giao tiếp với nhau bằng sóng vô tuyến công suất thấp ở tần số 444,4 MHz.

Trung tâm báo cháy không dây WCP-1 có thể dễ dàng cài đặt bằng các nút bấm và màn hình LCD trên mặt tủ. Trong tủ trung tâm báo cháy được tích hợp bộ chuyển đổi nguồn từ 220VAC sang 24VDC.

Mỗi bảng điều khiển bao gồm nguồn pin dự phòng, 1 mạch NAC trên bo mạch và 2 ngõ ra điều khiển dạng tiếp điểm không điện áp có thể sử dụng điều khiển các hệ thống liên động như hệ thống quạt tăng áp hút khói, hệ thống thang máy, hệ thống âm thanh.

Trung tâm báo cháy tự động này có chức năng tự động truyền tin báo cháy đến đơn vị Cảnh sát PCCC & CNCH theo TCVN 7568-14:2025.

Tủ trung tâm báo cháy không dây WCP-1 FireSmart

ĐẶC TÍNH

• Tuân thủ theo ISO 7240, TCVN 7568, TCVN 3890 và TCVN 7568-14:2025;
• Hỗ trợ tối đa 160 thiết bị địa chỉ;
• 02 NAC (5 VDC và 24 VDC);
• 02 ngõ ra tiếp điểm khô NO/NC và có thể mở rộng lên đến 16 tiếp điểm;
• Sử dụng công nghệ kết nối không dây bằng sóng vô tuyến;
• 01 ngõ ra điều khiển có điện áp;
• Lập trình dễ dàng thông qua thẻ nhớ;
• Màn hình LCD 20 x 58mm (20 ký tự x 4 dòng);
• Tích hợp sẵn Pin dự phòng;
• Kết nối network không giới hạn nếu sử dụng bộ truyền tin báo sự cố.

ỨNG DỤNG

Hệ thống báo cháy không dây nhỏ gọn, tiện lợi thích hợp lắp đặt trong các công trình vừa và nhỏ. Đặc biệt là các công trình như nhà ở, trường học, chung cư, bệnh viện, khách sạn, di tích lịch sử, công trình văn hoá… Cần lắp đặt các thiết bị báo cháy trong hệ thống theo đúng tài liệu hướng dẫn để đảm bảo hệ thống hoạt động an toàn và ổn định.

Tủ trung tâm báo cháy WCP-1 có thể được lắp đặt cùng với thiết bị truyền tin báo sự cố F-COM. Qua đó truyền tin tới cơ quan quản lý nhà nước theo quy định về PCCC. Đồng thời, trạng thái hoạt động của hệ thống báo cháy cũng được gửi đến người quản lý qua ứng dụng FireSmart trên điện thoại. Trong trường hợp xảy ra sự cố cháy hoặc lỗi hoạt động, người quản lý sẽ được thông báo bằng cuộc gọi thoại trực tiếp.

CÁC THIẾT BỊ TƯƠNG THÍCH

• Đầu báo khói không dây địa chỉ WSD-1;
• Đầu báo nhiệt không dây địa chỉ WHD-1;

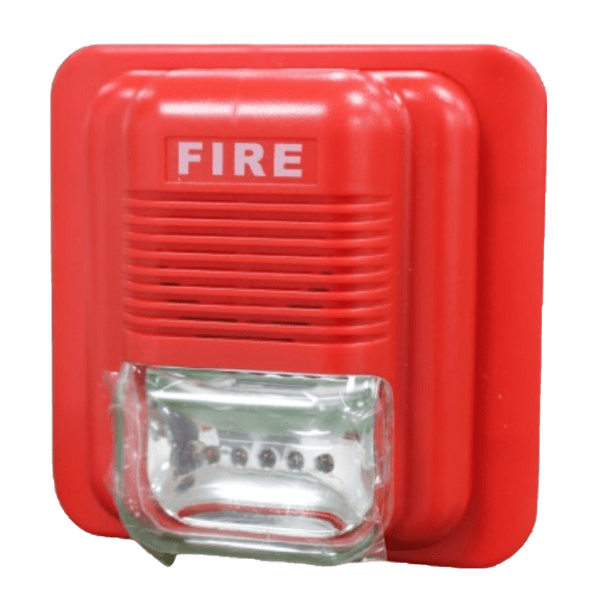

• Tổ hợp chuông báo cháy – đèn báo cháy – nút nhấn khẩn không dây địa chỉ FSMBL -001;
• Module không dây WBM, WBM-1;
• Thiết bị truyền tin báo sự cố F-COM;
• Ứng dụng điện thoại

Các thiết bị tương thích với WCP-1

THÔNG SỐ KỸ THUẬT

• Điện áp ngõ vào: 220VAC/1.3A (50hz/60hz)
• Điện áp ngõ ra: 24V/ 1.3A
• Cầu chì bảo vệ: 2A
• Kích thước: 240mm(D) x 75mm(R) x 300mm(C)
• Trọng lượng: 3.7kg
• Màu sắc: Trắng
• Chất liệu: Tôn 1.2mm
• Pim: 24VDC/7Ah
• Tiếp điểm đầu ra: NO/NC
• Ngõ ra báo sự cố: 30VDC/10A
• Dòng chờ: 0.065A
• Dòng báo động: 0.1A
• Độ ẩm: 95% không ngưng tụ
• Nhiệt độ hoạt động: -5°C đến 60°A

Video giới thiệu hệ thống báo cháy không dây FireSmart

Video hướng dẫn

Câu hỏi thường gặp về WCP-1

Để tham khảo cấu hình các thiết bị cùng hệ, xem thiết bị báo cháy không dây FireSmart.
