Mô tả

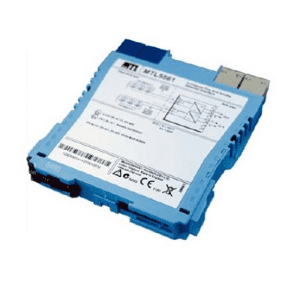

Thiết bị cách li MTL5561

Nhà sản xuất: HOCHIKI
Model: MTL5561

Thiết bị cách li MTL5561

Thông tin sản phẩm Thiết bị cách li MTL5561

– Thiết bị cách li MTL5561 là 1 zone cấp nguồn, giao tiếp 2 kênh, hệ thống phát hiện
để bảo vệ trong khu vực nguy hiểm (không kèm đế).
– Trong vận hành, việc kích hoạt bằng 1 máy dò gây ra sự thay đổi tương ứng trong
khu vực mạch an toàn.
– Cài đặt đơn giản tiêu chuẩn gắn kết DIN.
– Lắp đặt và bảo trì đơn giản bằng cách sử dụng plug-in kết nối.
– Mạch điện ngõ vào bảo vệ chống phân cực ngược.
– Hỗ trợ 2 zone.
– Điện áp của Zener diode: 28VDC.
– Dòng điện ngắn mạch: 93 mA.
– Phạm vi dòng điện: 1 to 40 mA.
– Điện áp vòng cung cấp: 6 to 30VDC.
– Nhiệt độ hoạt động: -20°C to 60°C.
– Nhiệt độ lưu trữ: -40°C to 80°C.
– Kích thước: 124 x 105 x 16 mm.
– Trọng lượng: 143 g.

Thông số kỹ thuật Thiết bị cách li MTL5561

Maximum voltage of Zener diode when fuse blows
28 VDC

Minimum value of terminating resistor
300 W

Maximum short-circuit current
93 mA

Number of channels
2

Current Range
1 to 40 mA, nominal

Response Time to step input
Settles to within 5% of final value within 1.5 ms

Maximum Output Voltage in hazardous area
28 V (from 300 W)

Transfer Accuracy at 20°C
Better than 400 µA

Temperature Drift
<40µA/ ºC (0ºC to 60ºC)

<15µA/ ºC (20ºC to 0ºC)

Loop Supply Voltage
6 to 30VDC

Quiescent safe-area current at 20°C (hazardous area terminals open circuit)
<400 µA at Vin = 24VDC per channel

Operating Temperature Range
-20°C to 60°C (continuous working)

Storage Temperature Range
-40°C to 80°C

Maximum Humidity
95%RH – Non Condensing (at 40 °C)

Mounting Methods
DX070, SMB-2 or SMB-3 Enclosures

Dimensions (mm) (H x W x D)
124 x 105 x 16 mm

Weight (g)
143 g

Thông tin chi tiết các sản phẩm có liên quan:

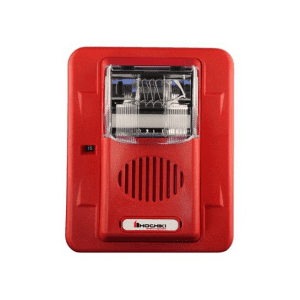

Thiết bị tương thích: , DSC-EA, DFE-135/190, DCD-135/190, FBB-150I, HEC3-24WR, HPS-SAH, PPE-1/PPE-2, SLV-E
