Giám sát hệ thống Sprinkler Potter (Mỹ) – Flowswitch, công tắc giám sát & áp suất

14.09.2026 Phí Ngọc Tùng

Thiết bị giám sát hệ thống sprinkler Potter (Mỹ): công tắc dòng chảy, công tắc giám sát van, công tắc áp suất, bản chống ăn mòn & chống cháy nổ, đạt chứng nhận UL/FM/CE. Liên hệ báo giá.

SKU: POTTER-SPRINKLER-MONITORING Danh mục: Giám sát hệ thống sprinkler, Thiết bị PCCC Potter

Mô tả

Mô tả

Giám sát hệ thống sprinkler là nhóm thiết bị điện cơ gắn trực tiếp lên đường ống, van và nguồn khí của hệ thống chữa cháy tự động (sprinkler) để phát hiện dòng nước chảy, giám sát vị trí van, giám sát áp suất/khí nén và cảnh báo kịp thời cho tủ trung tâm báo cháy khi có sự cố hoặc khi hệ thống bị thao tác sai. PCCC.vn hiện là nhà phân phối chính thức tại Việt Nam của Potter Electric Signal Company (Mỹ) cho toàn bộ dòng thiết bị này: công tắc dòng chảy (flowswitch), công tắc giám sát van (supervisory switch), công tắc áp suất (pressure switch), bản chống ăn mòn và bản chống cháy nổ, cùng thiết bị giám sát tốc độ rò rỉ khí IntelliCheck.

Vì sao chọn thiết bị giám sát Potter

Potter Electric Signal Company (Mỹ) là một trong những hãng lâu đời nhất thế giới chuyên về thiết bị giám sát và báo hiệu cho hệ thống chữa cháy tự động, với dòng công tắc dòng chảy VSR được xem là tiêu chuẩn ngành tại Mỹ. Điểm chung của toàn bộ thiết bị Potter trong mục này:

Đạt chứng nhận UL Listed, phần lớn có thêm FM Approved, CE, một số dòng có ULC (Canada), CSFM (California); phù hợp thiết kế theo NFPA 13, NFPA 25, NFPA 72.
Vỏ chống thời tiết/tia UV, cấp bảo vệ từ NEMA 4 (IP54) đến NEMA 4X/6P (IP66/IP67) tùy dòng, phù hợp lắp trong nhà lẫn ngoài trời.
Có đầy đủ 3 lớp lựa chọn theo môi trường lắp đặt: bản tiêu chuẩn, bản chống ăn mòn (CR/CRH) cho môi trường ẩm/hoá chất, và bản chống cháy nổ (EX/FEX) cho khu vực có nguy cơ cháy nổ (kho hoá chất, xăng dầu, khí đốt).
Tuổi thọ sử dụng điển hình 10–15 năm, có tài liệu kỹ thuật/bản vẽ lắp đặt (submittal, BIM) đầy đủ phục vụ hồ sơ thiết kế và nghiệm thu công trình.

Lưu ý khi thiết kế tại Việt Nam: các chứng nhận UL/FM/CE nêu trên là chứng nhận quốc tế theo tiêu chuẩn Mỹ/châu Âu. Khi áp dụng cho công trình tại Việt Nam, đơn vị thiết kế/thẩm duyệt PCCC cần đối chiếu thêm với TCVN/QCVN hiện hành và yêu cầu cụ thể của cơ quan Cảnh sát PCCC quản lý công trình.

1. Công tắc dòng chảy (Flowswitches)

Lắp trực tiếp trên đường ống sprinkler ướt, phát hiện dòng nước chảy do đầu phun kích hoạt và gửi tín hiệu báo động về tủ trung tâm.

Model	Chức năng	Cỡ ống	Ngưỡng kích hoạt	Tiếp điểm	Vỏ / Cấp bảo vệ	Chứng nhận
VSR Series (2″–10″)	Công tắc dòng chảy loại cánh gạt, có trễ (retard) 0–90 giây, tiêu chuẩn ngành	2″–8″ (FM), đến 10″ (VSR-10)	4–10 GPM (15–38 LPM)	2×SPDT (Form C), 10A/125-250VAC	NEMA 4 / IP54	UL, ULC, FM, LPC, CE, CSFM 0328-0001

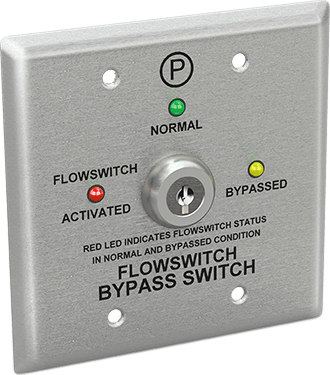

FSBS (Flowswitch Bypass Switch)	Công tắc bỏ qua (bypass) cho phép nạp nước hệ thống mà không kích báo động	Lắp hộp điện đôi ≥2″ sâu	—	2.5A@120VAC / 350mA@30VDC	Trong nhà	UL Listed, theo NFPA 13 (2016) A.6.8.4

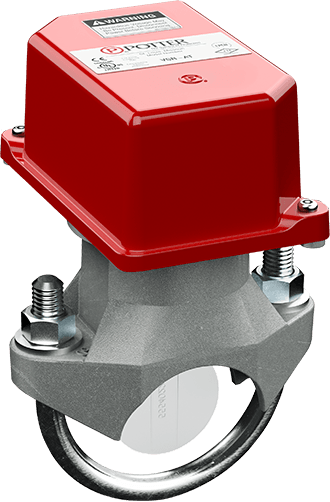

VSR-AT (Auto-Test)	Công tắc dòng chảy điện tử, tự kiểm tra từ xa không cần xả nước thật, trễ điện tử 0–90 giây	2″–8″, schedule 10–40	≥10 GPM (38 LPM)	2×SPDT (Form C), 10A/125-250VAC	NEMA 4 / IP54	UL, ULC, FM, CSFM 0328-0550

2. Công tắc giám sát van & cuộn solenoid (Supervisory Switches)

Giám sát vị trí mở/đóng của van chính hoặc trạng thái cuộn solenoid trên van xả tràn/preaction — phát hiện ngay khi có người vô tình hoặc cố ý đóng van, làm mất tác dụng của cả hệ thống.

Model	Chức năng	Đối tượng giám sát	Tiếp điểm / nguồn	Vỏ / Cấp bảo vệ	Chứng nhận

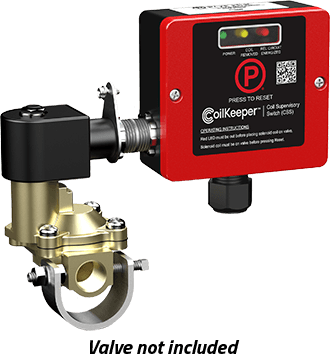

CoilKeeper™ (CSS-10 / CSS-25)	Giám sát điện tử cuộn solenoid trên van preaction/deluge theo yêu cầu NFPA 13, có đèn báo lỗi hở/chập mạch	Cuộn solenoid van xả tràn	24VDC, 1A@30VDC, tiếp điểm thường mở	NEMA 2 (trong nhà)	Dùng với van solenoid 24V UL Listed, theo NFPA 13/72, CSFM 0328-0522

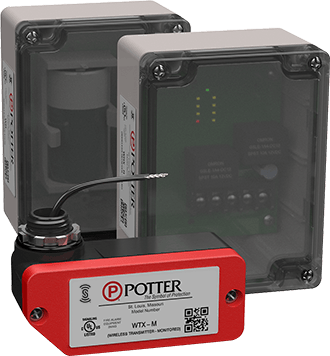

SignaLink™ Bridge (không dây)	Giám sát không dây mọi công tắc tiếp điểm khô (dòng chảy, van…), truyền tín hiệu 2.4GHz tới tủ báo cháy, tầm xa tới 800ft	Bất kỳ công tắc tiếp điểm khô (trừ thiết bị chống nổ)	Pin lithium, thời lượng ~1 năm	Chống UV/thời tiết, -40°F đến 150°F	UL 864 (bản 10), ULC S527, NFPA 13/13D/13R/72, CSFM 0328-0523

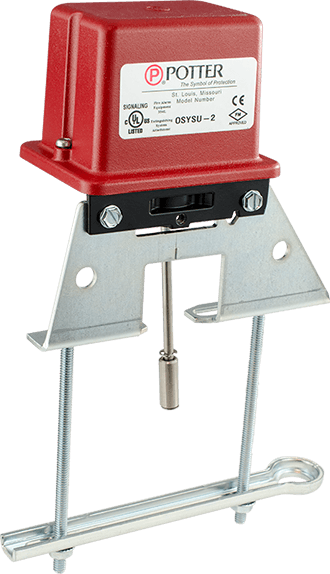

OSYSU Series (OSYSU-1 / OSYSU-2)	Giám sát vị trí mở van cổng ty vặn ngoài OS&Y, nắp chống tháo cần dụng cụ chuyên dụng	Van OS&Y cỡ 1/2″–12″	1–2×SPDT (Form C), 10A/125-250VAC	NEMA 4X/6P (IP65/IP67), -40°F đến 140°F	UL, CUL, FM, CE, NFPA 13/13D/13R/72

3. Công tắc áp suất (Pressure Switches)

Giám sát áp suất nước hoặc khí/nitơ giám sát trong hệ thống khô (dry pipe), preaction, deluge — báo động khi áp suất tụt bất thường (nghi rò rỉ, vỡ đường ống) hoặc dùng làm tín hiệu dòng chảy gián tiếp.

Model	Chức năng	Dải áp suất	Tiếp điểm	Nhiệt độ hoạt động	Chứng nhận

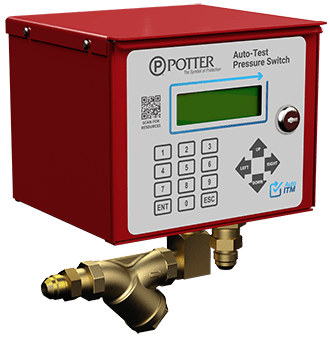

ATPS (Auto-Test Pressure Switch)	Tự động hoá kiểm tra áp suất cao/thấp theo NFPA 25, giảm thao tác thủ công, giám sát nhiệt độ riser	0–275 psi (max hệ thống 300 psi)	2A@30VDC	0°F–140°F (-18°C–60°C)	Điều khiển từ xa qua ATC-1/ATC-4

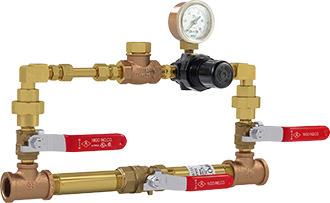

Advanced AMD (Air Maintenance Device)	Van điều áp tự động duy trì đúng áp suất khí/nitơ cho hệ thống khô & preaction, có bypass nạp nhanh sau bảo trì	Đầu ra 5–70 psi (đặt xưởng ~40 psi); vào tối đa 200 psi	—	35°F–140°F (1.6°C–60°C)	Theo NFPA 13, NFPA 25

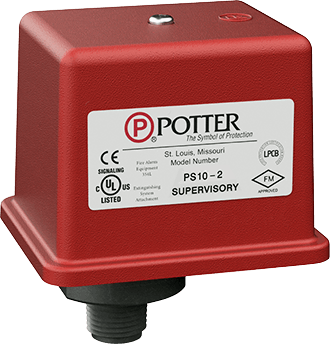

PS10 Series (PS10-1 / PS10-2)	Công tắc áp suất phát hiện dòng chảy cho hệ ướt/khô/preaction/deluge, kiêm tín hiệu giám sát áp thấp	Chỉnh 4–15 psi (đặt xưởng 4–8 psi); max hệ thống 300 psi	1–2×SPDT (Form C), 10.1A/125-250VAC	-40°F–140°F (-40°C–60°C)	UL, ULC, CSFM, FM, LPC, NYC MEA

4. Bản chống ăn mòn (Corrosion Resistant Devices)

Cùng chức năng với bản tiêu chuẩn nhưng bổ sung phần cứng inox 316, lớp sơn tĩnh điện chống ăn mòn và cấp bảo vệ cao hơn — dùng cho môi trường ẩm ướt, ven biển, nhà máy hoá chất, xử lý nước thải.

Model	Bản tiêu chuẩn tương ứng	Điểm khác biệt chống ăn mòn	Vỏ / Cấp bảo vệ	Chứng nhận

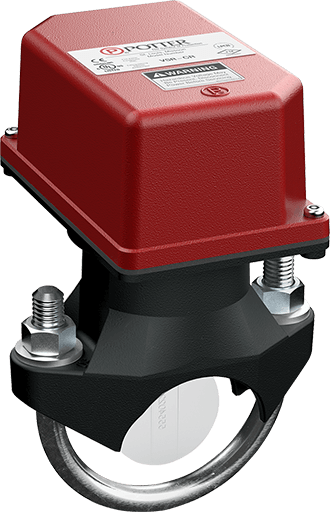

VSR-CR (2″–10″)	VSR Series	Phần cứng inox 316, đế & yên sơn tĩnh điện chống ăn mòn	NEMA 4X / IP66 (cao hơn NEMA 4 của bản thường)	UL, CUL, NFPA 13/13D/13R/72, CSFM 0328-0518, bảo hành 5 năm

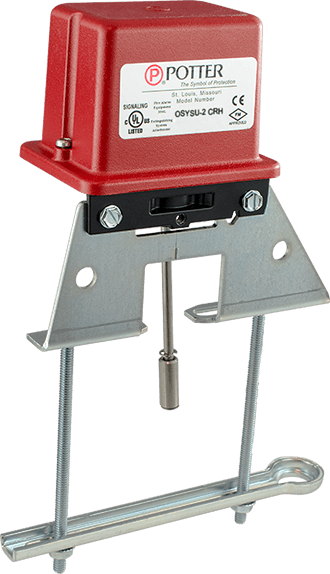

OSYSU-CRH	OSYSU Series	Bổ sung phần cứng lắp đặt chống ăn mòn trên nền vỏ NEMA 4X sẵn có	NEMA 4X, van 1/2″–12″	Chứng nhận theo nền tảng OSYSU (CSFM 0328-0010)

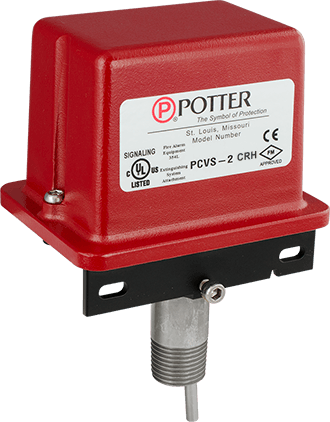

PCVS-CRH	PCVS Series (van post indicator / butterfly)	Phần cứng chống ăn mòn cho công tắc giám sát van post indicator/butterfly	NEMA 4X (IP65) / NEMA 6P (IP67)	UL, CUL, FM, CE, RoHS, CSFM 0328-0010

5. Thiết bị giám sát tốc độ rò rỉ khí (Leak Rate Monitor)

Ảnh	Model	Chức năng	Thông số chính	Kết nối	Ghi chú

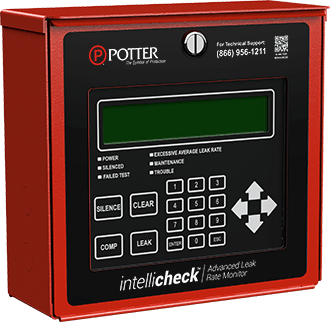

	IntelliCheck™	Tự động hoá kiểm tra tốc độ rò rỉ khí theo NFPA 13 & NFPA 25 cho hệ dry/preaction, giám sát áp suất, thời gian chạy máy nén và nhiệt độ môi trường	24VDC/2.0A, áp suất tối đa 175 psi, tiếp điểm 1A@30VDC	Tương thích Potter IntelliView® để xem từ xa	Vỏ NEMA 2, trong nhà

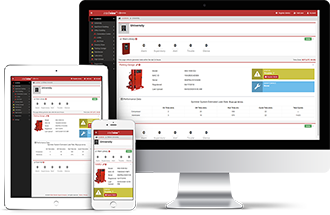

	Potter IntelliView®	Phần mềm/dashboard đám mây giám sát tủ báo cháy và hệ thống Potter từ xa qua Internet, hỗ trợ nhiều toà nhà	Ứng dụng iOS/Android + web dashboard	Kết nối qua Internet	Không phải thiết bị phần cứng lắp đặt

6. Bản chống cháy nổ (Explosion Proof)

Phiên bản chống cháy nổ của các công tắc dòng chảy, áp suất và giám sát van ở trên, dùng cho khu vực phân vùng nguy hiểm cháy nổ theo Class/Division/Group (kho xăng dầu, khí đốt, hoá chất dễ cháy, hầm mỏ).

Model	Bản tiêu chuẩn tương ứng	Phân vùng chống nổ	Vỏ / Cấp bảo vệ	Chứng nhận

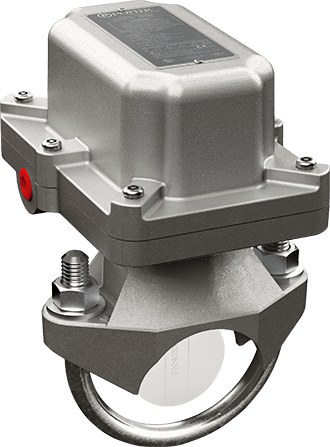

VSR-FEX	VSR Series	Class I Div.1&2 Gr.C,D; Class II Div.1&2 Gr.E,F,G; Class III; Ex db IIB T6	NEMA 4 / IP66	Xem CSFM 0328-0140
PS10-EX	PS10 Series	Ex db IIB T6 Gb; Class I Div.1 Gr.B,C,D; Class II Div.1 Gr.E,F,G; Class III Div.1	IP66 / NEMA 4,9	CENELEC DEMKO, ATEX, IECEx, UL/CUL, FM/ATEX, CE

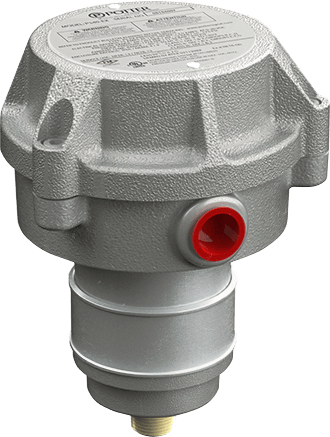

PS40-EX	Công tắc áp suất giám sát cao/thấp, áp danh định 40 psi	Ex db IIB T6 Gb; Class I Div.1 Gr.B,C,D; Class II Div.1 Gr.E,F,G; Class III Div.1	IP66 / NEMA 4,9	CENELEC DEMKO, ATEX, IECEx, UL/CUL, FM/ATEX, CE

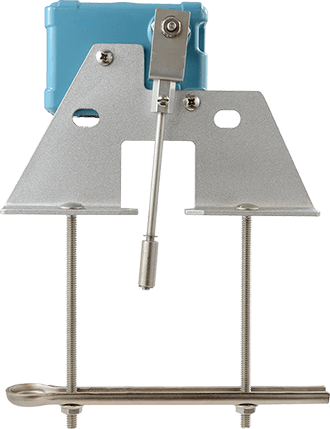

OSYSU-EX	OSYSU Series	Class I Div.1&2 Gr.C,D; Class II Div.1&2 Gr.E,F,G	NEMA 1, 7, 9	UL Listed, CSA Certified, ATEX/IECEx

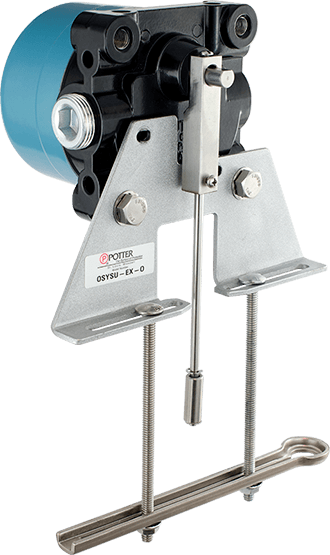

OSYSU-EX-O (ngoài trời)	OSYSU Series bản ngoài trời	Class I Div.1&2 Gr.C,D; Class II Div.1&2 Gr.E,F,G	NEMA 1,3,4,4X,6,6P,9,13 / IP66,IP67	UL Listed, CSA Certified, ATEX/IECEx, NFPA 13/13D/13R/72

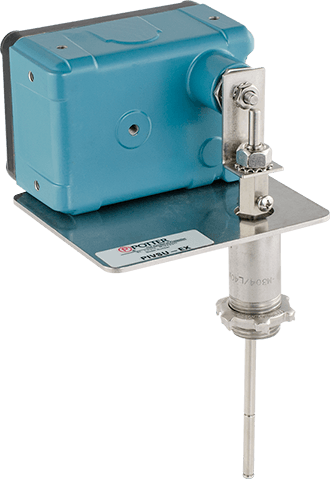

PIVSU-EX	Công tắc giám sát van post indicator	Class I Div.1&2 Gr.C,D; Class II Div.1&2 Gr.E,F,G	NEMA 1, 7, 9	UL Listed, CSA Certified, ATEX/IECEx, NFPA 13/13D/13R/72

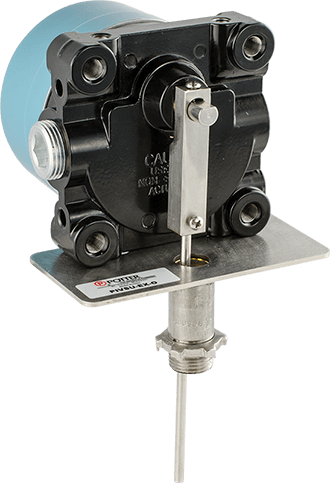

PIVSU-EX-O (ngoài trời)	Công tắc giám sát van post indicator/butterfly bản ngoài trời	Class I Div.1&2 Gr.C,D; Class II Div.1&2 Gr.E,F,G	NEMA 1,3,4,4X,6,6P,9,13 / IP66,IP67	UL Listed, CSA Certified, ATEX/IECEx, NFPA 13/13D/13R/72

Tài liệu kỹ thuật

Datasheet gốc (tiếng Anh) của từng model có thể tải trực tiếp từ trang chính hãng Potter Electric Signal Company — PCCC.vn sẽ cập nhật bản dịch/host trực tiếp trên site trong đợt tiếp theo:

VSR: Tải PDF gốc (tiếng Anh)
FSBS: Tải PDF gốc (tiếng Anh)
VSR-AT: Tải PDF gốc (tiếng Anh)
CoilKeeper™: Tải PDF gốc (tiếng Anh)
SignaLink™ Bridge: Tải PDF gốc (tiếng Anh)
OSYSU Series: Tải PDF gốc (tiếng Anh)
ATPS: Tải PDF gốc (tiếng Anh)
Advanced AMD: Tải PDF gốc (tiếng Anh)
PS10 Series: Tải PDF gốc (tiếng Anh)
VSR-CR: Tải PDF gốc (tiếng Anh)
PCVS-CRH: Tải PDF gốc (tiếng Anh)
IntelliCheck™: Tải PDF gốc (tiếng Anh)
Potter IntelliView®: Tải PDF gốc (tiếng Anh)
VSR-FEX: Tải PDF gốc (tiếng Anh)
PS10-EX: Tải PDF gốc (tiếng Anh)
PS40-EX: Tải PDF gốc (tiếng Anh)
OSYSU-EX: Tải PDF gốc (tiếng Anh)
OSYSU-EX-O: Tải PDF gốc (tiếng Anh)
PIVSU-EX: Tải PDF gốc (tiếng Anh)
PIVSU-EX-O: Tải PDF gốc (tiếng Anh)

Ứng dụng

Chung cư, khách sạn, bệnh viện, trung tâm thương mại — hệ sprinkler ướt cần giám sát dòng chảy và vị trí van chính.
Nhà xưởng, kho lạnh, khu vực không sưởi ấm — hệ sprinkler khô/preaction cần giám sát áp suất khí và tự động test theo NFPA 25.
Nhà máy hoá chất, kho xăng dầu, khí đốt, môi trường ăn mòn ven biển — bắt buộc dùng bản chống cháy nổ hoặc chống ăn mòn tương ứng.
Công trình cần giám sát từ xa qua phần mềm (nhiều toà nhà, chủ đầu tư quản lý tập trung) — dùng IntelliCheck kết hợp IntelliView.

Lưu ý khi chọn & lắp đặt

Chọn đúng cỡ ống và loại ống (schedule) theo bảng thông số — mỗi model UL Listed cho một dải cỡ ống/schedule cụ thể, lắp sai cỡ ống có thể không đạt độ nhạy yêu cầu.
Khu vực có nguy cơ cháy nổ phải dùng đúng bản EX/FEX với phân vùng Class/Division/Group phù hợp — không thay thế bằng bản tiêu chuẩn dù cùng chức năng.
Môi trường ẩm ướt, ven biển, hoá chất nên ưu tiên bản chống ăn mòn (CR/CRH) ngay từ đầu để tránh phải thay thế sớm.
Thiết bị tự động test (VSR-AT, ATPS, IntelliCheck) cần bộ điều khiển phụ trợ (ATC-1/ATC-4) hoặc module relay/monitor tương thích tủ báo cháy — cần xác nhận tương thích trước khi đặt hàng.
Lắp đặt phải do người có chuyên môn thực hiện đúng hướng dẫn của hãng và quy định PCCC hiện hành; ngắt nguồn trước khi thao tác để tránh nguy cơ điện giật.

Tiêu chuẩn áp dụng

Thiết bị Potter trong mục này được thiết kế phù hợp NFPA 13 (hệ thống sprinkler tự động), NFPA 25 (kiểm tra, thử nghiệm và bảo trì hệ thống chữa cháy), NFPA 72 (hệ thống báo cháy), mang chứng nhận UL/ULC Listed, phần lớn có thêm FM Approved và CE; một số dòng đạt thêm CSFM (California State Fire Marshal), ATEX/IECEx (bản chống nổ) và NYC MEA. Khi áp dụng cho công trình tại Việt Nam, đơn vị thiết kế cần đối chiếu thêm với TCVN/QCVN hiện hành và yêu cầu thẩm duyệt của cơ quan Cảnh sát PCCC quản lý địa bàn.

Mua thiết bị giám sát Potter ở đâu

PCCC.vn là nhà phân phối chính thức thiết bị giám sát hệ thống sprinkler Potter (Mỹ) tại Việt Nam. Liên hệ PCCC.vn để được báo giá và tư vấn chọn đúng model theo hồ sơ thiết kế công trình.
